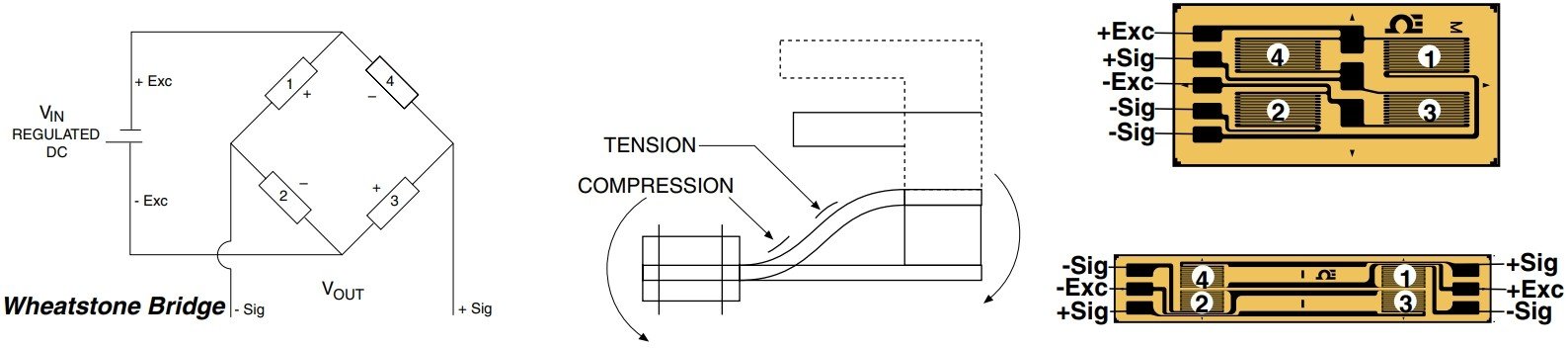

设计和制造您自己的换能器。这些全桥应变计可用于为具有反弯曲点的梁设计探头。逆弯被定义为结构中向相反方向发生弯曲的点。这也可以描述为反向弯曲梁，或双弯曲梁。4个网格是线性的，都在同一方向上。查找材料的弹性模量和屈服强度，并设计弹簧单元，以便您将在应力-应变曲线的线性部分工作。为获得至佳效果，请使用不锈钢或铝，并匹配应变计温度特性。
您可以将这些全桥应变计用于弯曲应变应用，其中只有梁的一侧可用于应变计安装。这些应变片易于使用，因为载件具有所有4个应变片，可快速轻松地安装。拥有一个带有多个应变计的载体具有多种优势。4个应变计的相互对齐已经完成。一些应变计共用带状引线或焊盘，从而节省了接线步骤和宝贵的时间。信号输出处的惠斯通电桥的角保持打开状态，以便测试和提高传感器性能。
零温度补偿电阻和零平衡补偿电阻可以很容易地添加到惠斯通电桥电路的开角中。可以在开放角放置一个额外的可粘合端子焊盘，以便可以连接适当的电阻器。或者，您可以简单地连接4根引线（ 激励、-激励、 信号、-信号）并根据需要将信号引线跳线连接在一起，以完成惠斯通电桥。打开传感器的电源，并使用已知的外加负载对其进行校准。
OMEGA应变计订货信息：
| 引线 未显示 | 型号(5件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | Max V* (Vrms) | TERMINATION | TEMP COMP | |||
| grid | carrier | ||||||||
| A | B | C | D | ||||||

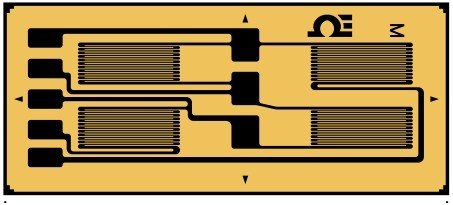

尺寸13.8mm | SGT-3E/350-FB11 | 350 | 3.2 (0.126) | 1.5 (0.059) | 13.8 (0.543) | 6.8 (0.268) | 7.5 | Ribbon Leads | ST |
| SGT-3E/350-FB13 | 350 | Full bridge pattern for double bending beam, center line spacing 6.35 mm (0.25") 350 Ω | 11 | Ribbon Leads | AL | ||||
| SGT-3E/350-FB41 | 350 | 7.5 | Solder Pads | ST | |||||
| SGT-3E/350-FB43 | 350 | 11 | Solder Pads | AL | |||||

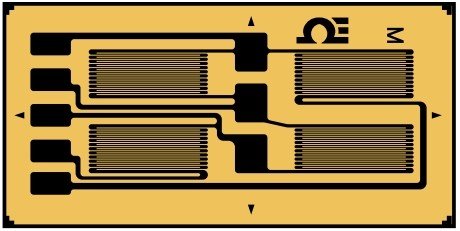

尺寸15.9mm | SGT-3F/350-FB11 | 350 | 3.2 (0.126) | 1.5 (0.059) | 15.9 (0.626) | 6.8 (0.268) | 7.5 | Ribbon Leads | ST |
| SGT-3F/350-FB13 | 350 | Full bridge pattern for double bending beam, center line spacing 8.38 mm (0.33") 350 Ω | 11 | Ribbon Leads | AL | ||||
| SGT-3F/350-FB41 | 350 | 7.5 | Solder Pads | ST | |||||
| SGT-3F/350-FB43 | 350 | 11 | Solder Pads | AL | |||||
尺寸28mm | SGT-3/1000-FB11 | 1000 | 3.0 (0.118) | 1.6 (0.063) | 28.0 (1.102) | 4.9 (0.193) | 7.5 | Ribbon Leads | ST |
| SGT-3/1000-FB13 | 1000 | Full bridge pattern for double bending beam, higher resistance, reduced heat generation, center line spacing 15 mm (0.59”) 1000 Ω | 11 | Ribbon Leads | AL | ||||
| SGT-3/1000-FB41 | 1000 | 7.5 | Solder Pads | ST | |||||
| SGT-3/1000-FB43 | 1000 | 11 | Solder Pads | AL | |||||
ST=Steel
AL=Aluminum
†尺寸可定制
*至大允许电桥通电电压（Vrms）
注意：有关应变计附件另售！
