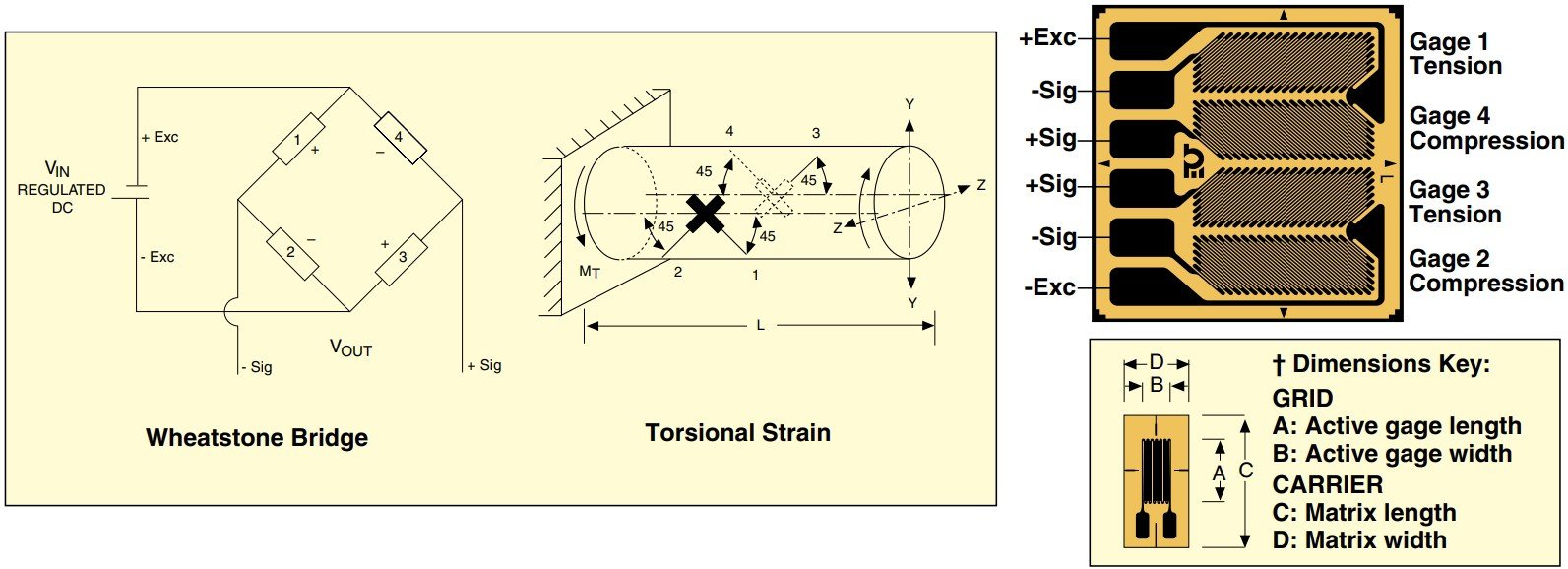

SGT-2DD/350-SY**在一个载体上有2个半桥。每个半桥都具有双剪切模式，具有相反的栅极和公共引线/焊盘。SGT-3/700-FB**在一个载体上有4个独立的剪切应变计，具有相反的栅格角，带有单独的引线/焊盘（电气独立）。下面我们展示一个接线示例;SGT-2DD/350-SY**用于测量轴上的反作用力矩。应变计已编号，引线/焊盘已贴上标签。
一个载片上的4个应变片，2个半电桥可用作1个全惠斯通电桥
订货信息：
| 引线 未显示 | 型号(5件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | Max V* (Vrms) | TERMINATION | TEMP COMP | |||
| grid | carrier | ||||||||
| A | B | C | D | ||||||
尺寸7.6mm | SGT-2DD/350-SY11 | 350 | 1.6 | 1.7 | 7.6 | 8.9 | 9 | Ribbon Leads | ST |
| SGT-2DD/350-SY13 | 350 | (0.063) | (0.067) | (0.299) | (0.350) | 13 | Ribbon Leads | AL | |
| SGT-2DD/350-SY41 | 350 | Full b zridge, shear pattern, 2 half bridge with common lead/ solder pad 350 Ω | 9 | Solder Pads | ST | ||||
| SGT-2DD/350-SY43 | 350 | 13 | Solder Pads | AL | |||||
一个载片上的4个应变片可用作一个全惠斯通电桥
订货信息：
| 引线 未显示 | 型号(5件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | Max V* (Vrms) | TERMINATION | TEMP COMP | |||
| grid | carrier | ||||||||
| A | B | C | D | ||||||
尺寸9.8mm | SGT-3/700-FB11 | 700 | 1.9 | 3.4 | 9.8 | 8.2 | 11 | Ribbon Leads | ST |
| SGT-3/700-FB13 | 700 | (0.075) | (0.134) | (0.386) | (0.323) | 16 | Ribbon Leads | AL | |
| SGT-3/700-FB41 | 700 | Full bridge, 4 shear strain gages, on one carrier with separate leads/solder pads 700 Ω | 11 | Solder Pads | ST | ||||
| SGT-3/700-FB43 | 700 | 16 | Solder Pads | AL | |||||
ST=Steel
AL=Aluminum
*至大允许电桥通电电压（Vrms）
**SY11, SY13, SY41 or SY43; FB11, FB13, FB41 or FB43.
注意：有关应变计附件另售！
