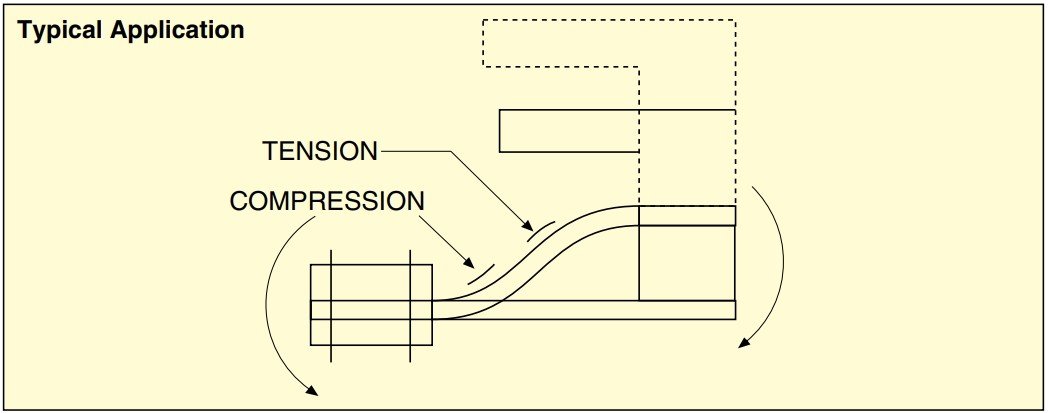

Omega提供双线性模式的传感器质量应变片，采用半桥设计，带有通用凸耳。这些应变计可用于具有逆弯曲点的光束的换能器设计。定义为结构中向相反方向发生弯曲的点。换能器也可以被描述为反向弯曲光束。网格是线性的，方向相同，通常用于弯曲应变应用。

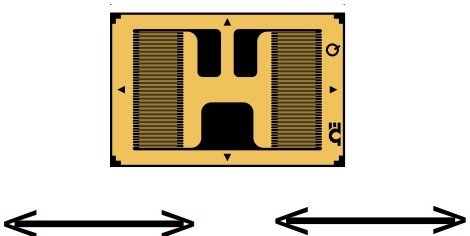

标准：SGT-1LH/350-TY**，网格中心线到中心线间距为5.46mm（0.215“）

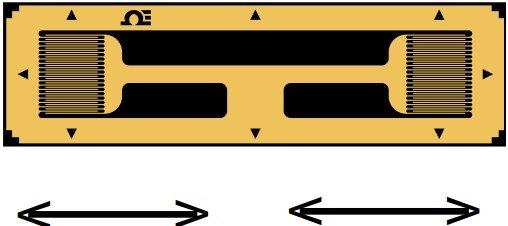

宽栅格：SGT-1LH/1000-TY**，栅格中心线到中心线间距为5.46mm（0.215“）

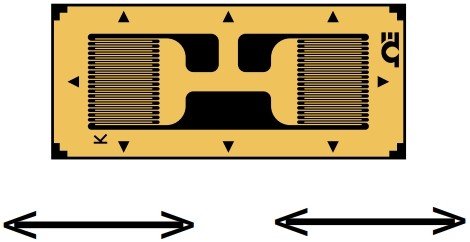

大号：SGT-2LH/350-TY**，网格中心线到中心线间距为10.50mm（0.413“）
OMEGA应变片订货信息：

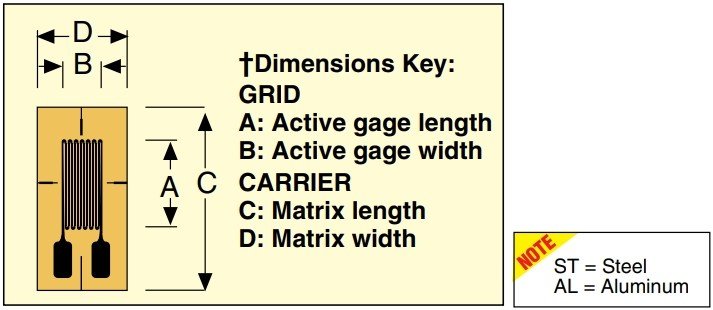

| 引线 未显示 | 型号(5件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | Max V* (Vrms) | TERMINATION | TEMP COMP | |||
| grid | carrier | ||||||||
| A | B | C | D | ||||||
尺寸9.2mm | SGT-1LH/350-TY11 | 350 | 1.5 | 2.5 | 9.2 | 4.0 | 6.5 | Ribbon Leads | ST |
| SGT-1LH/350-TY13 | 350 | (0.059) | (0.098) | (0.362) | (0.157) | 9 | Ribbon Leads | AL | |
| SGT-1LH/350-TY41 | 350 | Linear pattern, dual grid, half-bridge, common-tab pattern 350 Ω | 6.5 | Solder Pads | ST | ||||
| SGT-1LH/350-TY43 | 350 | 9 | Solder Pads | AL | |||||
尺寸9.2mm | SGT-1LH/1000-TY11 | 1000 | 1.5 | 4.8 | 9.2 | 6.0 | 15 | Ribbon Leads | ST |
| SGT-1LH/1000-TY13 | 1000 | (0.059) | (0.198) | (0.362) | (0.236) | 20 | Ribbon Leads | AL | |
| SGT-1LH/1000-TY41 | 1000 | Wide linear pattern, dual grid, half-bridge,common-tab pattern 1000 Ω | 15 | Solder Pads | ST | ||||
| SGT-1LH/1000-TY43 | 1000 | 20 | Solder Pads | AL | |||||
尺寸14.3mm | SGT-2LH/350-TY11 | 350 | 1.6 | 2.3 | 14.3 | 4.0 | 6.5 | Ribbon Leads | ST |
| SGT-2LH/350-TY13 | 350 | (0.063) | (0.091) | (0.563) | (0.157) | 9 | Ribbon Leads | AL | |
| SGT-2LH/350-TY41 | 350 | Large linear pattern, dual grid, half-bridge,common-tab pattern 350 Ω | 6.5 | Solder Pads | ST | ||||
| SGT-2LH/350-TY43 | 350 | 9 | Solder Pads | AL | |||||
* 至大允许电桥通电电压（Vrms）。
注意：有关应变计附件，请留言。
**TY11,TY13,TY41orTY43.
