美国OMEGA高质应变式传感器,全半桥线性膜片SGT-7/350-LD41

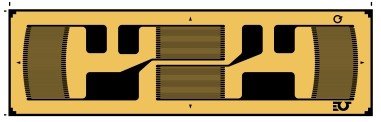

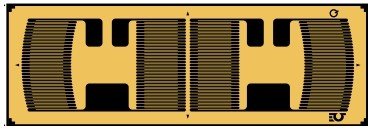

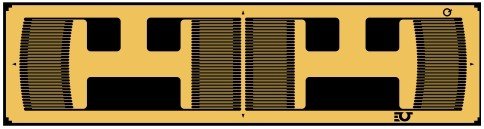

OMEGA提供传感器质量的线性膜片样式应变片，用于压力传感器设计。这些样式有4个应变片安装在单个载体上。中心的应变计将进入张力状态，外部的2个将进入压缩状态。在压力传感器设计中，膜片夹在外边缘周围，并承受均匀的压力。在隔膜中心附近，径向应变和切向应变将为正应变，并且几乎相等。径向应变减小，当您从中心向外边缘移动时变为负。在中心和外边缘之间的中间，应变至低，引线/焊盘位于这个低应力区域。在这些样式中，有2个半桥。每个半桥都有一个共同的引线/焊盘。

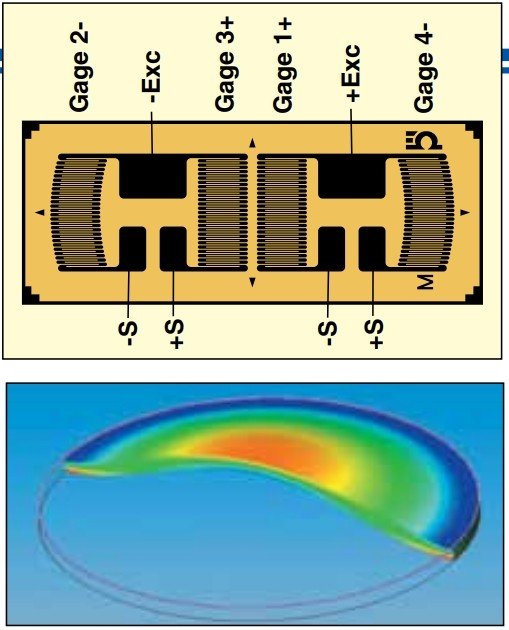

其中一个图案已被放大以显示细节。应变片和接线垫已编号并贴上标签。惠斯通电桥的角落保持开放状态，以便添加零温度补偿电阻器，并在需要时添加零平衡补偿电阻器。有多种尺寸可供选择。

SGT-9/350-LD** 可用于直径为 0.4 英寸的隔膜

SGT-12/350-LD** 可用于直径为 0.5 英寸的隔膜

SGT-18/350-LD** 和 SGT-18/1000-LD** 可用于直径为 0.75 至 0.8“ 的隔膜

SGT-24/350-LD** 可用于直径为 1 英寸的隔膜

订货信息：

引线 未显示	型号(5件装)	NOM. RESIS- TANCE(Ω)	尺寸mm (inch)†				Max V* (Vrms)	TERMINATION	TEMP COMP
			grid		carrier
			A	B	C	D
尺寸10.2mm	SGT-9/350-LD11	350	0.8	2.6	10.2	4.0	4.5	Ribbon Leads	ST
	SGT-9/350-LD13	350	(0.031)	(0.102)	(0.402)	(0.157)	6.5	Ribbon Leads	AL
	SGT-9/350-LD41	350	Full-bridge, 10.2 mm (0.4") diameter diaphragm 350 Ω				4.5	Solder Pads	ST
	SGT-9/350-LD43	350					6.5	Solder Pads	AL
尺寸13.5mm	SGT-12/350-LD11	350	1.0	2.6	13.5	4.0	5.5	Ribbon Leads	ST
	SGT-12/350-LD13	350	(0.039)	(0.102)	(0.534)	(0.157)	7.5	Ribbon Leads	AL
	SGT-12/350-LD41	350	Full-bridge, 13.5 mm (0.5") diameter diaphragm 350 Ω				5.5	Solder Pads	ST
	SGT-12/350-LD43	350					7.5	Solder Pads	AL
尺寸19.2mm	SGT-18/350-LD11	350	1.8	5.0	19.2	6.4	10	Ribbon Leads	ST
	SGT-18/350-LD13	350	(0.071)	(0.197)	(0.756)	(0.252)	14	Ribbon Leads	AL
	SGT-18/350-LD41	350	Full-bridge, 19.2 mm (0.75 to 0.8") diameter diaphragm 350 Ω				10	Solder Pads	ST
	SGT-18/350-LD43	350					14	Solder Pads	AL
尺寸19.2mm	SGT-18/1000-LD11	1000	1.8	4.0	19.2	5.5	9	Ribbon Leads	ST
	SGT-18/1000-LD13	1000	(0.071)	(0.157)	(0.756)	(0.217)	13	Ribbon Leads	AL
	SGT-18/1000-LD41	1000	Full-bridge, 19.2 mm (0.75 to 0.8") diameter diaphragm, higher resistance, reduced heat generation 1000 Ω				9	Solder Pads	ST
	SGT-18/1000-LD43	1000					13	Solder Pads	AL
尺寸25.4mm	SGT-24/350-LD11	350	1.8	5.0	25.4	6.4	10	Ribbon Leads	ST
	SGT-24/350-LD13	350	(0.071)	(0.197)	(1)	(0.252)	14	Ribbon Leads	AL
	SGT-24/350-LD41	350	Full-bridge, 25.4 mm (1") diameter diaphragm 350 Ω				10	Solder Pads	ST
	SGT-24/350-LD43	350					14	Solder Pads	AL

ST=Steel

AL=Aluminum

† 可定制尺寸，请留言！

*至大允许电桥通电电压（Vrms）。

**LD11, LD13, LD41 or LD43.

注意：有关应变计附件另售！

传感器质量应变片1/2桥线性膜片

当粘接面积大于膜片直径时，可以使用以下类型的线性膜片应变片。例如，如果一个物体有一个直径为1英寸的平坦表面，应变计要粘合在该表面，但一个直径为0.5英寸的孔穿过物体，只留下一层薄薄的材料，那么这个直径为0.5英寸的薄孔就是隔膜。因此，应变计网格位于薄的高应力区域上方，引线/焊盘位于低应力区域的实体固体部分上方。这种线性膜片模式有2个应变片安装在单个载体上。

这些类型成对使用在直径为0.5英寸的膜片上。靠近中心的应变片将进入张力状态，而外应变片将进入压缩状态。在隔膜中心附近，径向应变和切向应变将为正应变，并且几乎相等。当您从中心向隔膜的外边缘移动时，径向应变减小并变为负值。引线/焊盘位于较厚材料的低应力区域。在这种模式中，每个载体都有一个带有公共引线/焊盘的半桥。惠斯通电桥的角落保持开放状态，以便根据需要添加零温度补偿电阻和零平衡补偿电阻。

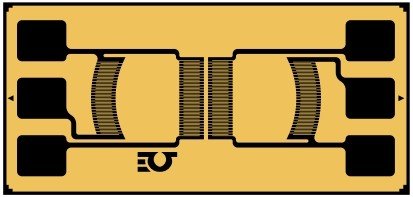

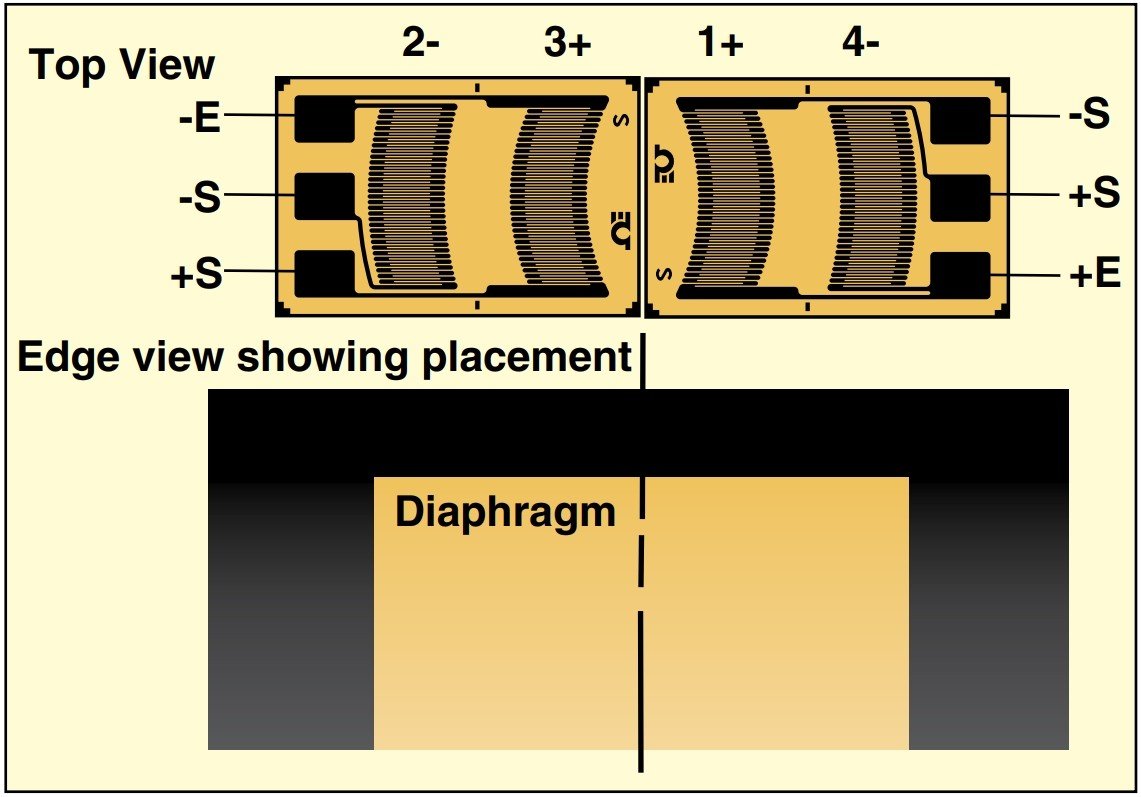

SGT-8/350-LD**和SGT/500-LD**成对使用在直径为0.5英寸的隔膜上。下面我们展示了一个图表，其中有2个SGT-8/350-LD**部件，因为它们可能位于直径为0.5英寸的隔膜上。应变片已编号并贴上标签。SGT-7/350-LD**也可用，它提供2个安装在一个载体上的半桥，可再次用于直径为0.28英寸的隔膜，其中粘接面积较大。网格放置在隔膜的中心位置，引线/焊盘位于低应力区域的固体材料上。

订货信息：

引线 未显示	型号(5件装)	NOM. RESIS- TANCE(Ω)	尺寸mm(inch)†				Max V* (Vrms)	TERMINATION	TEMP COMP
			grid		carrier
			A	B	C	D
尺寸8.4mm	SGT-8/350-LD11	350	1.1	4.3	8.4	5.5	7	Ribbon Leads	ST
	SGT-8/350-LD13	350	(0.043)	(0.169)	(0.331)	(0.217)	10	Ribbon Leads	AL
	SGT-8/350-LD41	350	Half-bridge, used in pairs, 13 mm (0.5") diameter diaphragm 350 Ω				7	Solder Pads	ST
	SGT-8/350-LD43	350					10	Solder Pads	AL
尺寸8.4mm	SGT-8/500-LD11	500	1.2	4.3	8.4	5.5	7.5	Ribbon Leads	ST
	SGT-8/500-LD13	500	(0.047)	(0.169)	(0.331)	(0.217)	11	Ribbon Leads	AL
	SGT-8/500-LD41	500	Half-bridge, used in pairs, 13 mm (0.5") diameter diaphragm nominal resistance 500 Ω				75	Solder Pads	ST
	SGT-8/500-LD43	500					11	Solder Pads	AL

全桥直线膜片

订货信息：

引线 未显示	型号(5件装)	NOM. RESIS- TANCE(Ω)	尺寸mm(inch)†				Max V* (Vrms)	TERMINATION	TEMP COMP
			grid		carrier
			A	B	C	D
尺寸12.3mm	SGT-7/350-LD11	350	0.5	2.5	12.3	5.8	3.5	Ribbon Leads	ST
	SGT-7/350-LD13	350	(0.02)	(0.098)	(0.484)	(0.228)	5	Ribbon Leads	AL
	SGT-7/350-LD41	350	Full-bridge, 7 mm (0.28") diameter diaphragm 350 Ω				3.5	Solder Pads	ST
	SGT-7/350-LD43	350					5	Solder Pads	AL

ST = Steel

AL = Aluminum

† 可定制尺寸，请留言！

* 至大允许电桥通电电压 （Vrms）。

** LD11, LD13, LD41 or LD43.

注意：有关应变计附件另售！
