Karma应变片TEE应变花

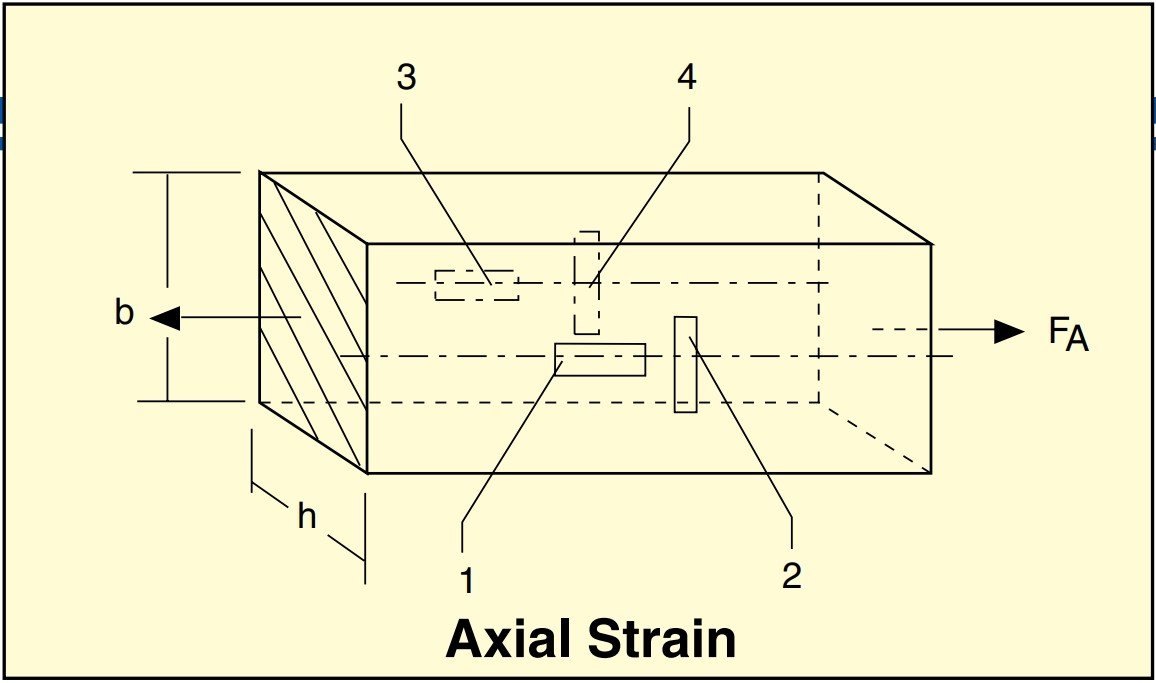

OMEGADYNE提供用于轴向应变的K系列三通应变花设计。精密的Karma材料具有出色的温度和疲劳特性。K系列量具具有电镀焊盘，使焊接变得快速而简单。不需要特殊的焊料或助焊剂。
提供三种不同的T型应变花样式：
SGK-B3A-K350U-*****具有2个独立的应变计，在单个载体上具有垂直网格。

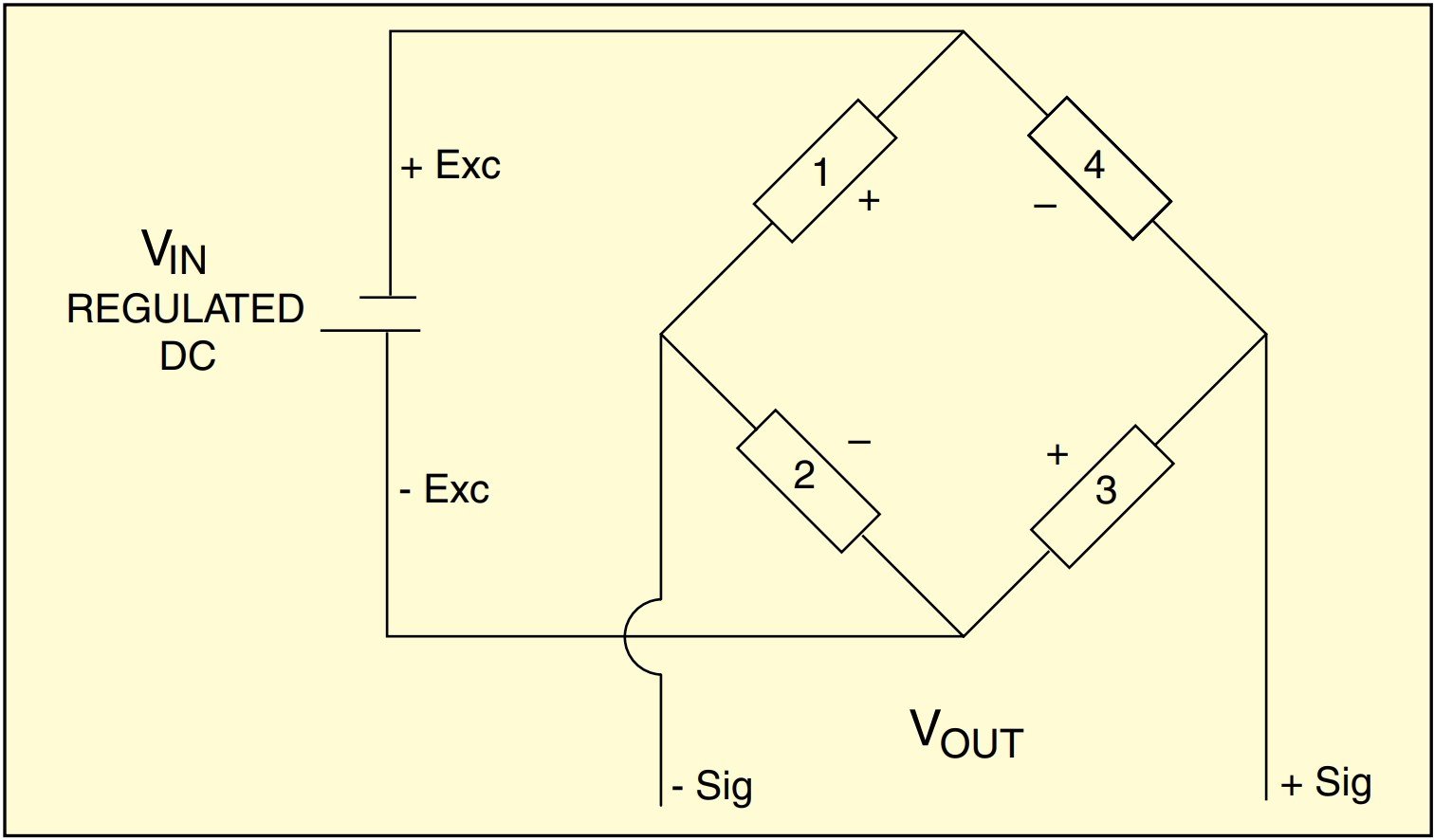

SGK-BH3A-K350U-*****采用半桥设计，具有2个应变计、垂直网格，在单个载波上带有公共引线/焊盘。

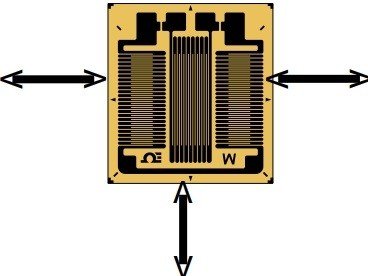

SGK-B5A-K350W-*****是一种半桥T形应变花设计，通常用于需要高精度的柱称重传感器设计。该应变计的几何形状显示在顶部的选项卡上，中心应变计是垂直的，用于柱子中的主应力方向。垂直网格被分割，每边各一半。这也可以称为横向网格。横向网格倾向于校正柱子中的弯曲应变或离轴载荷
OMEGA应变花订货信息：
| 引线 未显示 | 型号(5件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | Max V* (Vrms) | TERMINATION | TEMP COMP | |||
| grid | carrier | ||||||||
| A | B | C | D | ||||||
7.5mm | SGK-B3A-K350U-PC11-E | 350 | 3.2 (0.126) | 4.0 (0.157) | 7.5 (0.3) | 10.8 (0.43) | 12.5 | Solder Pads | ST |
| SGK-B3A-K350U-PC23-E | 350 | 90° TEE rosette axial strain, separate gages 350 Ω | 17.5 | Solder Pads | AL | ||||
7.5mm | SGK-BH3A-K350U-PC11-E | 350 | 3.2 (0.126) | 4.0 (0.157) | 7.5 (0.3) | 10.8 (0.43) | 12.5 | Solder Pads | ST |
| SGK-BH3A-K350U-PC23-E | 350 | 90° TEE rosette half-bridge, common lead/pad 350 Ω | 17.5 | Solder Pads | AL | ||||
9.8mm | SGK-B5A-K350W-PC11-E | 350 | 5.0 (0.197) | 2.3 (0.091) | 9.8 (0.39) | 9.0 (0.35) | 11 | Solder Pads | ST |
| SGK-B5A-K350W-PC23-E | 350 | Used for high accuracy column load cells 350 Ω | 15 | Solder Pads | AL | ||||
*至大允许电桥通电电压(Vrms)

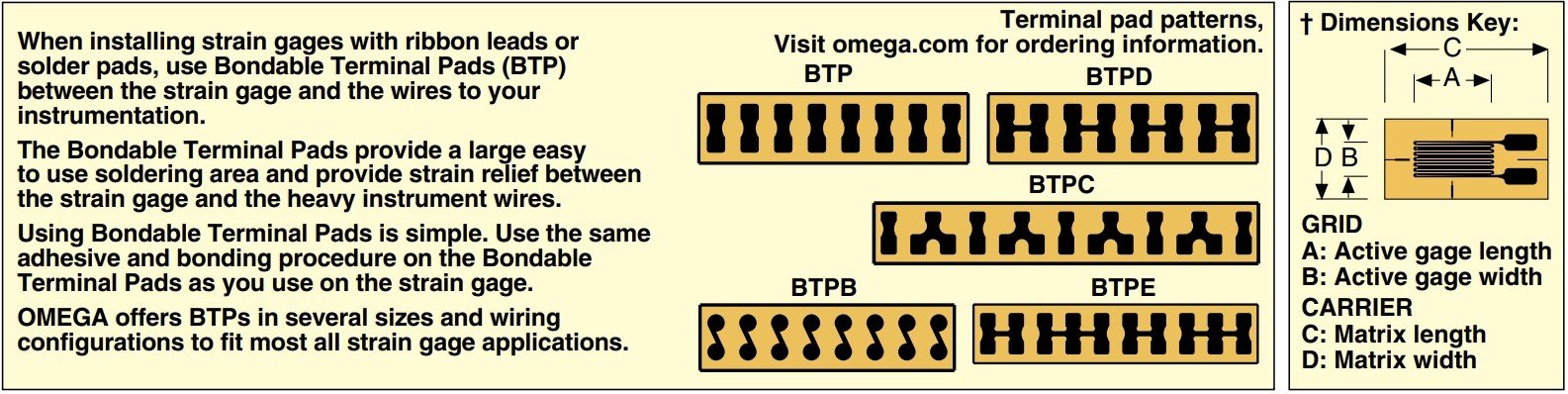

可粘合端子焊盘
