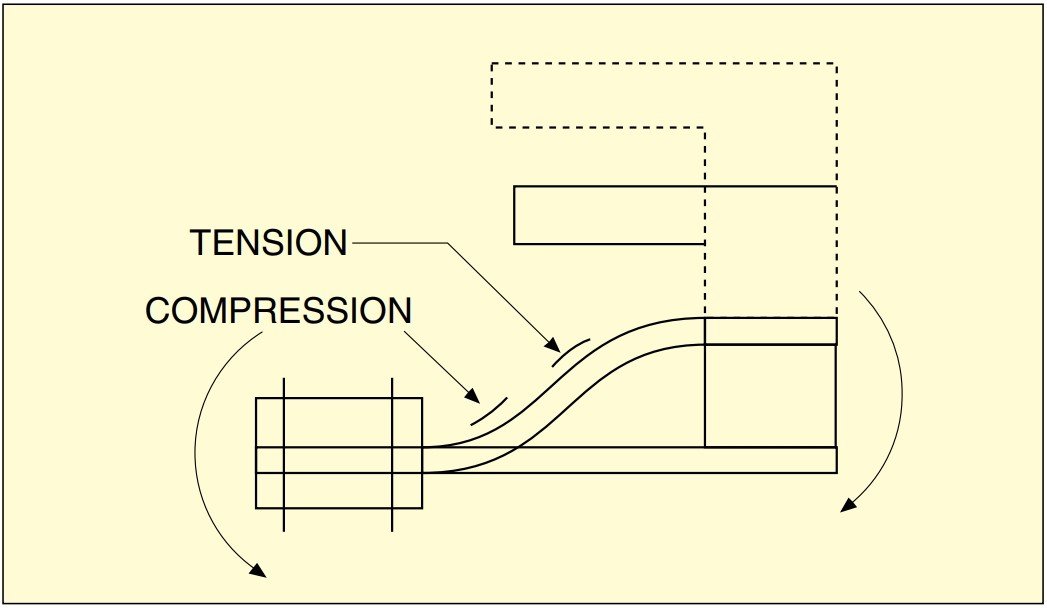

Omega提供双线性模式的K系列应变计，采用半桥设计，带有通用凸片。这些应变计可用于具有逆弯曲点的光束的换能器设计。定义为结构中向相反方向发生弯曲的点。换能器也可以被描述为反向弯曲光束。网格是线性的，方向相同，通常用于弯曲应变应用。
有三种样式可供选择：
标准：SGK-LH1A-K350T-****，网格中心线到中心线间距为5.52mm（0.217“）
紧凑：宽栅格，SGK-LH1B-K350T-****，栅格中心线到中心线间距为5.50mm（0.216“）
大号：SGK-LH1C-K350T-****，网格中心线到中心线间距为10.50mm（0.413“）
OMEGA应变片订货信息：
| 引线 未显示 | 型号(5件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | Max V* (Vrms) | TERMINATION | TEMP COMP | |||
| grid | carrier | ||||||||
| A | B | C | D | ||||||
9.2mm | SGK-LH1A-K350T-PC11-E | 350 | 1.5 (0.059) | 2.5 (0.098) | 9.2 (0.36) | 4.0 (0.16) | 6.5 | Solder Pads | ST |
| SGK-LH1A-K350T-PC23-E | 350 | Linear pattern, dual grid, half bridge common lead/tab pattern 350Ω | 9 | Solder Pads | AL | ||||
9.3mm | SGK-LH1B-K350T-PC11-E | 350 | 1.5 (0.059) | 4.5 (0.177) | 9.3 (0.37) | 6.0 (0.24) | 8.5 | Solder Pads | ST |
| SGK-LH1B-K350T-PC23-E | 350 | Compact linear pattern, dual grid, half bridge, common lead/tab pattern 350Ω | 12.5 | Solder Pads | AL | ||||
14.4mm | SGK-LH1C-K350T-PC11-E | 350 | 1.5 (0.059) | 2.5 (0.098) | 14.4 (0.57) | 4.0 (0.16) | 6.5 | Solder Pads | ST |
| SGK-LH1C-K350T-PC23-E | 350 | Large linear, dual grid pattern, half bridge, common lead/tab pattern 350Ω | 9 | Solder Pads | AL | ||||
ST=Steel
AL=Aluminum
注：可定制，有配件另售！

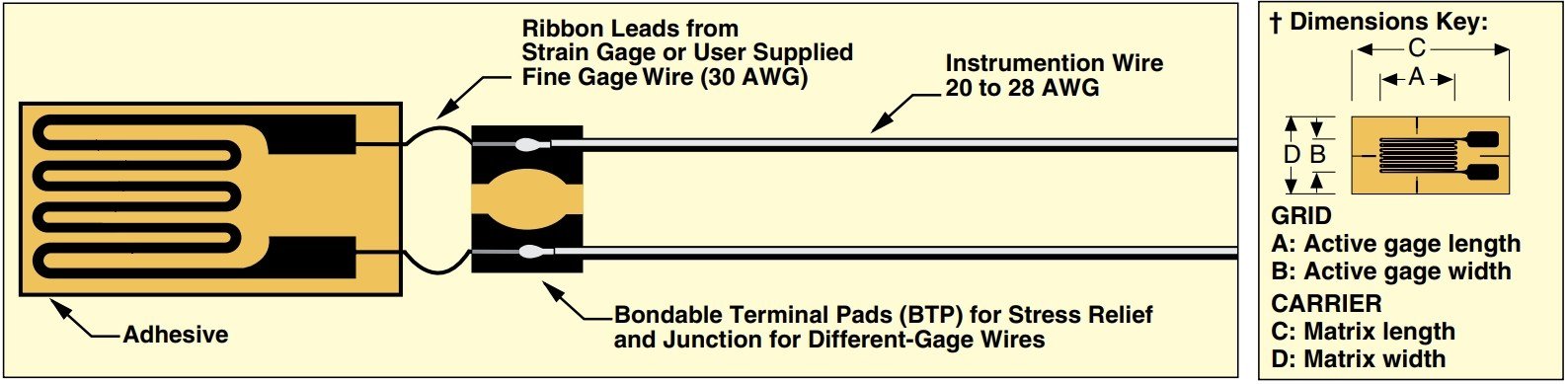

典型应变片安装
