使用线性图案应变片测量单个方向的应变。应变计模式如上所示桌子的左侧。请注意“箭头”表示主体应力方向。
线性模式应变计是有多种款式可供选择，并且大小。OMEGADYNE®提供微型用于应变测量的线性图案应力集中或高梯度区域。终止是在网格的一端同时提供，或者网格的两端各有一个。宽或窄线性网格模式是可用。
确定应变是否量具有带状引线或焊盘，请参阅标有“TERM”的列short对于端接，“L”表示色带引线，“SP”表示焊盘。
确定应变计是否具有温度特性匹配钢或铝，请参阅标有“COMP”的列，简称补偿，“ST”表示钢，“AL”表示铝。请参阅标有“BTP”用于附件可粘合端子焊盘型号。
列出了图案量具的尺寸网格长度（A）和宽度（B），以及矩阵或载体长度（C）和宽度（D）.图案包括对齐三角形和字母代码表示蠕变代码。
OMEGA应变片订货信息：
| 引线 未显示 | 型号(5件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | Max PERMITTED BRIDGE ENERGIZING VOLTAGE (Vrms) | TERMINATION | TEMP TERM | |||
| grid | carrier | ||||||||
| A | B | C | D | ||||||
| 12.9mm | SGK-LD1B-K350Q-PC11-E | 350 | 1.0 (0.039) | 2.49 (0.098) | 12.9 (0.51) | 4.0 (0.16) | 5 | Solder Pads | ST |

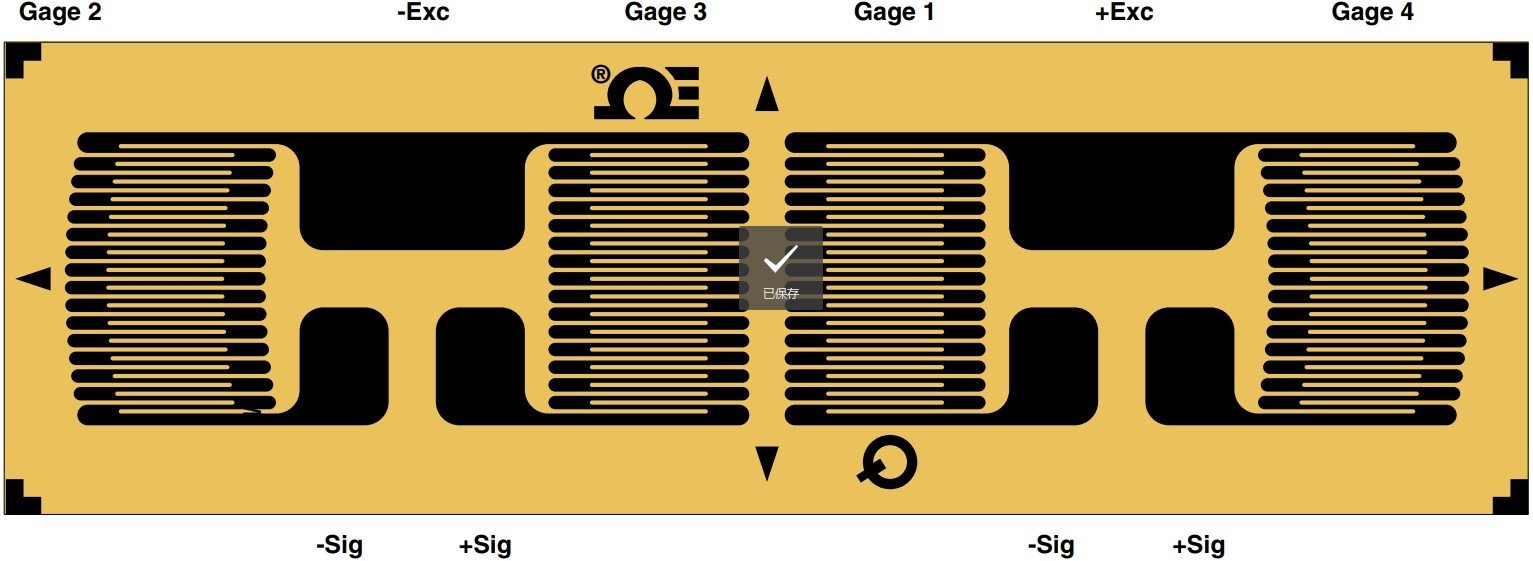

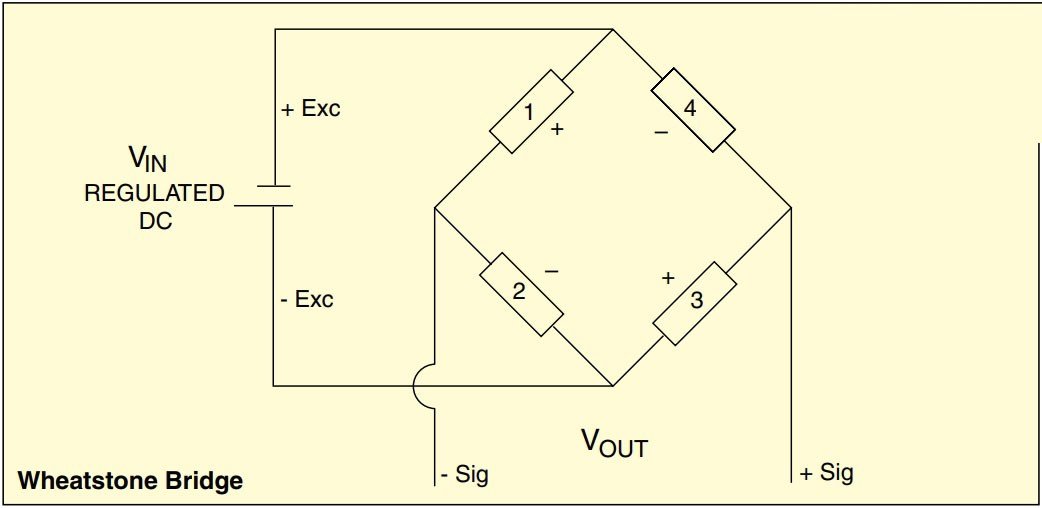

| SGK-LD1B-K350Q-PC23-E | 350 | Linear full bridge diaphragm gage, 350Ω | 7.5 | Solder Pads | AL | ||||
ST = Steel
AL = Aluminum
注：可定制！有配件另售
