美国OMEGA耐高温和耐交变载荷应变片HBM-M系列

M系列应变片专为在高应变水平和高达300℃(572℉)的高温下高抗交变负载而开发。它们是箔式应变计带有由特殊镍铬合金制成的测量网格。OMEGA/HBM提供这种特殊的应变片，具有不同的几何形状。测量网格长度和温度响应匹配。

提供高强度的新材料(如纤维复合材料)对用于测量的应变片提出了重大挑战，特别是当将部件推到其性能的机械极限时。可能出现的情况是，应变片在负载水平增加的情况下承受交变负载，比被测部件更早地被削弱和损坏。M系列专为高抗交变负载而开发，并允许测试具有高强度的材料。

所有M系列应变片都具有不同的测量网格长度：

1.5mm：空间受限或需要高选择性测量结果时

3mm：适用于不均匀材料和需要或不需要空间的情况

6mm：适用于不均匀材料和不需要空间的情况

正确的测量格栅长度：测量格栅长度取决于测量的目的因为使用应变片的测量结果将被确定为应变的平均值一般情况下。测量网格长度为3至6mm(0.06至0.24)“)产生更好的结果。

对于混凝土或木材等不均匀材料，建议使用长测量网格。长应变片将桥接工件的不均匀性，并将测量网格下的应变作为测量结果返回。

较短的测量网格适用于检测局部应变状态。因此，它们适用于确定应变梯度，缺口应力的至大点和类似的应力。

应变计结构–箔应变片规格

载体：

   材质：玻璃纤维增强酚醛树脂

   厚度：35 ±10 μm

网格箔：

   材质：CrNi

   厚度：5μm

封装：

   材质：聚酰亚胺薄膜

   厚度：25 ±5 μm

连接：带应力消除的焊盘

电阻：350和1000Ω

电阻公差：±0.3%（1）

应变系数：约2.2（每个包装上指定）

应变系数公差:±1.5% (for grid length <3 mm) ±0.7% (for grid length ≥3 mm)

表压系数的温度系数：在每个包装上指定

横向灵敏度：在每个包装上指定

工作温度范围:-200 to 300℃(-328 to 662℉)

温度响应（铁氧体钢）：10.8 ppm/K（6.0 ppm/℉）

至大伸长率：

   正向:10,000 µm (1%)

   负方向:15,000 µm(-1.5%)

至小弯曲半径：5 mm（0.20“）用于线性规10mm（0.39”）用于堆叠应变花

可使用的粘接材料：Z70 or EP310S

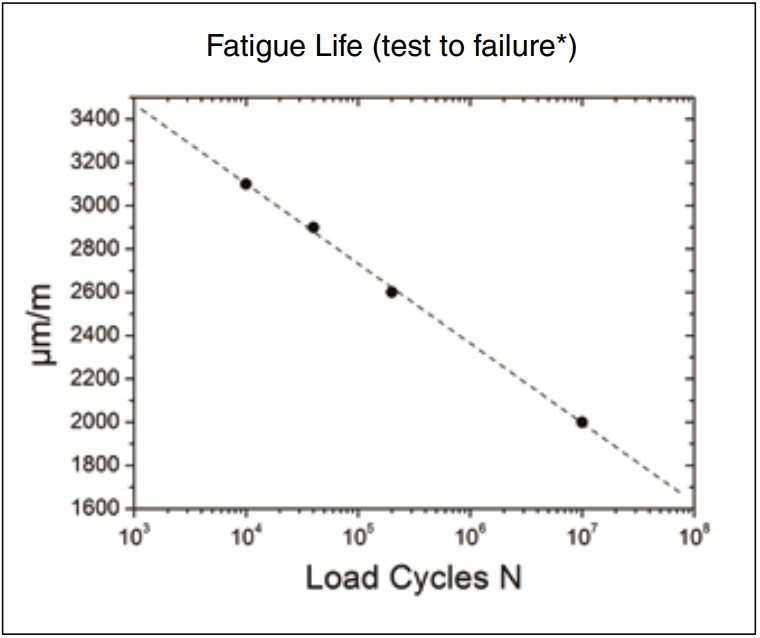

疲劳寿命（试验至失效）：

   10⁷ cycles at 2000 µm/m

   10⁶ cycles at 2200 µm/m

   10⁴ cycles at 3100 µm/m

(1)对于堆叠的应变花0.5%。

(2)至大零点漂移±100 μm/m。

(3)考虑不同胶粘剂的温度限制。

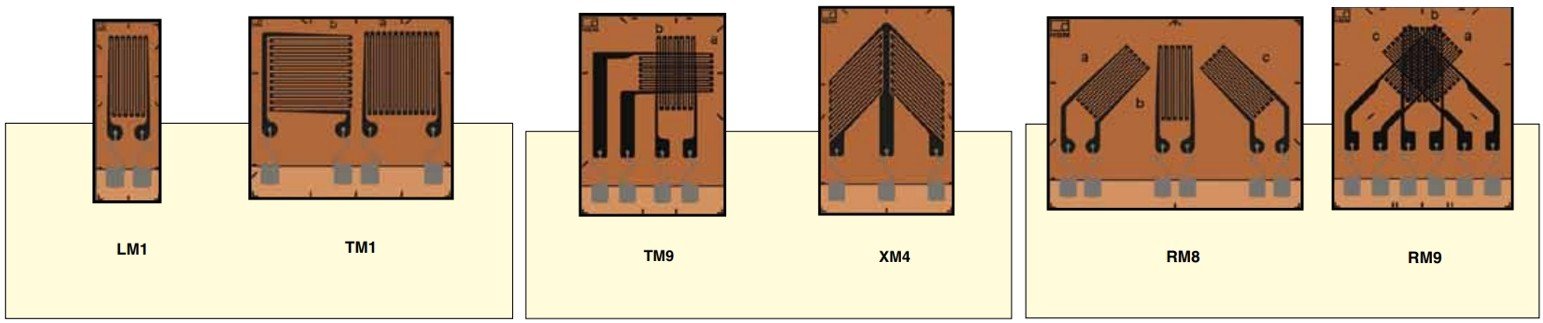

Geometries

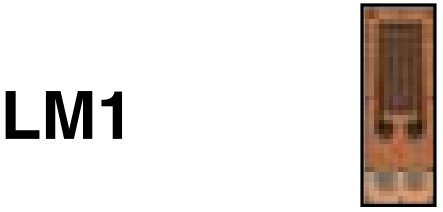

	LM1
	具有一个测量网格的线性应变计，可沿一个方向测量应变

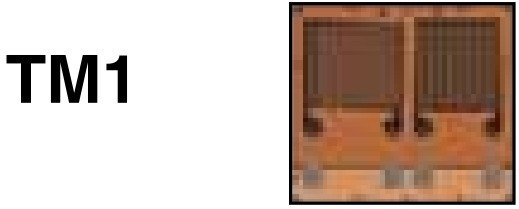

	TM1
	T形应变花，带有两个测量网格，偏移90°测量拉伸和压缩

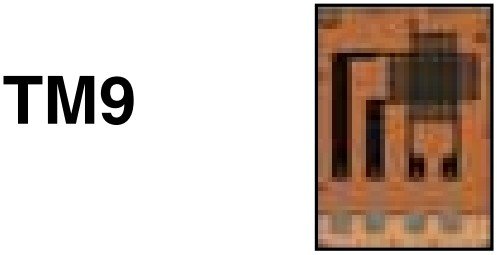

	TM9
	带有两个测量网格的叠层T形玫瑰花结，偏移90°测量拉力和压缩

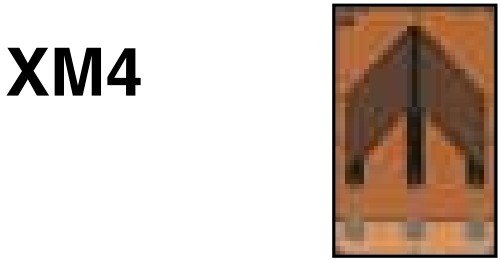

	XM4
	V形应变片，两个测量网格，布置在士45°的轴线上，测定剪切应力

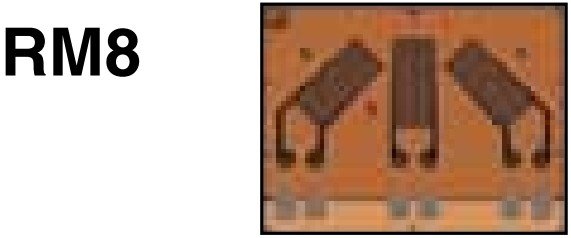

	RM8
	主应力方向未知的0°45%/90°双轴应力状态下，带有三个测量网格的矩形应变花

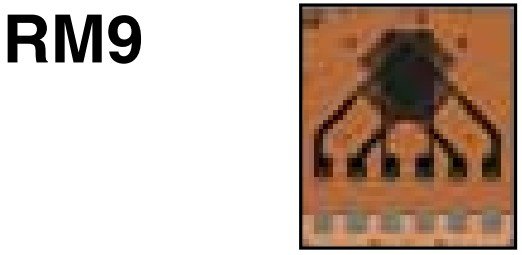

	RM9
	主应力方向未知的0%45%90°双轴应力状态下，具有三个测量网格的叠层应变花

*至大零点漂移±100 μm/m

订货信息：

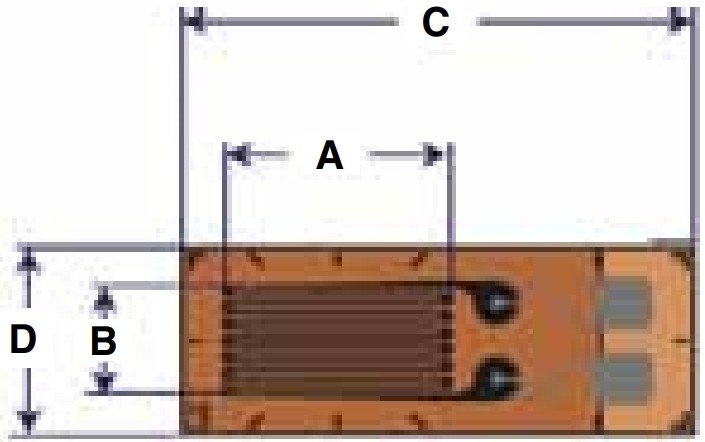

	型号	Nominal Resistance Ω	Dimensions：mm(inch)				Maximum Permanent Effective Excitation Voltage(1)
			Measurement Grid		Carrier
			A	B	C	D
	1-LM11-1.5/350GE	350	1.5 (0.06)	2.5 (0.10)	9 (0.35)	4.4 (0.17)	7
	1-LM11-3/350GE	350	3 (0.12)	3.4 (0.13)	11.8 (0.46)	5.4 (0.21)	11
	1-LM11-6/350GE	350	6 (0.24)	3.4 (0.13)	14.8 (0.58)	5.4 (0.21)	16
	1-TM11-1.5/350GE	350	1.5 (0.06)	2.5 (0.10)	9.5 (0.37)	8 (0.31)	7
	1-TM11-3/350GE	350	3 (0.12)	3.4 (0.13)	11.7 (0.46)	10.6 (0.42)	11
	1-TM11-6/350GE	350	6 (0.24)	6.3 (0.29)	15 (0.59)	16.6 (0.65)	22
	1-TM91-1.5/350GE	350	1.5 (0.06)	2.5 (0.10)	11.3 (0.44)	7.9 (0.31)	5.8
	1-TM91-3/350GE	350	3 (0.12)	3.7 (0.15)	15 (0.59)	11.7 (0.46)	10
	1-TM91-6/350GE	350	6 (0.24)	3.7 (0.15)	18 (0.71)	13 (0.51)	14
	1-XM41-1.5/350GE	350	1.5 (0.06)	1.5 (0.06)	10.6 (0.42)	6 (0.24)	5.4
	1-XM41-3/350GE	350	3 (0.12)	3 (0.12)	15 (0.59)	8.2 (0.32)	10
	1-XM41-6/350GE	350	6 (0.24)	4 (0.16)	18.6 (0.73)	12.2 (0.48)	17
	1-RM81-1.5/350GE	350	1.5 (0.06)	2.5 (0.10)	11 (0.43)	13.3 (0.52)	7
	1-RM81-3/350GE	350	3 (0.12)	3.4 (0.13)	14.6 (0.57)	18.4 (0.72)	11
	1-RM81-6/350GE	350	6 (0.24)	3.4 (0.13)	17.1 (0.67)	22.5 (0.86)	16
	1-RM91-1.5/350GE	350	1.5 (0.06)	2.5 (0.10)	11.3 (0.44)	11.1 (0.44)	5.3
	1-RM91-3/350GE	350	3 (0.12)	3.7 (0.15)	15 (0.59)	16 (0.63)	9.3
	1-RM91-6/350GE	350	6 (0.24)	3.7 (0.15)	18 (0.71)	16 (0.63)	13

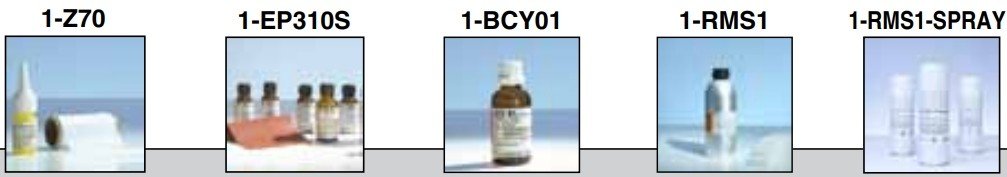

配件：

*注意：只有当粘合剂很好地覆盖粘合表面时，才能实现令人满意的粘接接头。因此，在用化学纯溶剂和干净的清洁垫粘合之前，必须清洁应用表面。**注意：1-RMS1-SPRAY使化学纯清洁剂能够轻松可靠地应用，例如，在垂直表面上准备测量点或在头顶上工作时。包装包含五个200毫升喷雾罐和450个清洁垫
