KFG系列预接线应变片被KFH系列取代。请参阅KFH系列了解完整详情，或联系我们的了解更多信息。
OMEGA T型应变花有2个测量栅，呈X-Y图案排列。它们有多种不同的型号可供选择覆盖大多数应变测量应用。坚固耐用结构和灵活性使这些适用于静态和动态的通用应变计测量高度准确性。测量栅是由蚀刻康铜箔形成，然后将其完全密封在载体介质由以下部分组成聚酰亚胺薄膜。这些应变计预先连接了任一应变片两个3英尺（1m）引线或三个9英尺（3m）引线。标准应变计有温度系数与钢相匹配。
末端
2线：2根引线，连接1m（3'）
3线：3根引线，连接3m（9'）
（至小化引线电阻效应）
温度补偿
STE Steel 10.8ppm/C

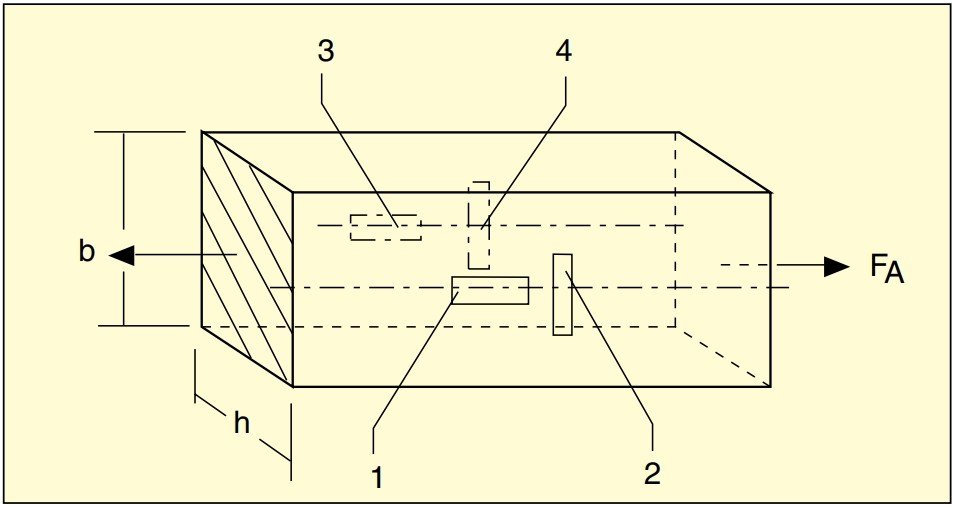

轴向应变
OMEGA应变片订货信息：

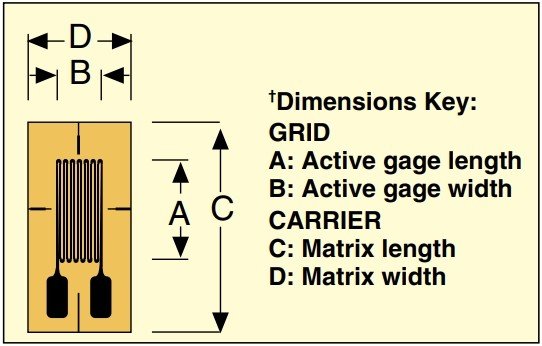

| 图片 | 型号(10件装) | NOM. RESIS- TANCE(Ω) | 尺寸mm(inch)† | max PERMITTED BRIDGE ENERGIZING VOLTAGE(Vrms) | TEMP COMP. | |||
| grid | carrier | |||||||
| A | B | C | D | |||||
末端：2线 | KFG-1-120-D16-11L1M2S | 120 | 1.0(0.039) | 1.2(0.047) | 5.0(0.2) | - | 1.5 | STE |
| KFG-2-120-D16-11L1M2S | 120 | 2.0(0.079) | 1.3(0.051) | 8.0(0.31) | - | 2 | STE | |
| KFG-3-120-D16-11L1M2S | 120 | 3.0(0.12) | 1.3(0.051) | 10.0(0.39 | - | 4 | STE | |
| KFG-3-350-D16-11L1M2S | 350 | 3.0(0.12) | 1.3(0.051) | 10.0(0.39) | - | 15 | STE | |
| KFG-5-120-D16-11L1M2S | 120 | 5.0(0.2) | 1.4(0.055) | 11.0(0.43) | - | 8 | STE | |
| KFG-5-350-D16-11L1M2S | 350 | 5.0(0.2) | 1.4(0.055) | 11.0(0.43) | - | 20 | STE | |
末端：3线 | KFG-1-120-D16-11L3M3S | 120 | 1.0(0.039) | 1.2(0.047) | 5.0(0.2) | - | 1.5 | STE |
| KFG-2-120-D16-11L3M3S | 120 | 2.0(0.079) | 1.3(0.051) | 8.0(0.31) | - | 2 | STE | |
| KFG-3-120-D16-11L3M3S | 120 | 3.0(0.12) | 1.3(0.051) | 10.0(0.39) | - | 4 | STE | |
| KFG-5-120-D16-11L3M3S | 120 | 3.0(0.12) | 1.3(0.051) | 10.0(0.39) | - | 8 | STE | |
| KFG-3-350-D16-11L3M3S | 350 | 5.0(0.2) | 1.4(0.055) | 11.0(0.43) | - | 4 | STE | |
| KFG-5-350-D16-11L3M3S | 350 | 5.0(0.2) | 1.4(0.055) | 11.0(0.43) | - | 8 | STE | |
*至大允许电桥通电电压(Vrms)
可提供定制设计的应变计!
