而设计Duraband加热器的设计是多年积累的成果可靠云母的研究、开发和测试绝缘带加热器，可在更高的性能下运行工作温度[高达480°C（900°F）]对加工高温树脂，提供长效、高效当今塑料高生产率的必要服务挤出机、注塑机和吹塑机。
Duraband是一种久经考验的加热器设计，具有良好的使用寿命和可靠性。它确保保持至低的绕组温度可能，保持低质量加热元件用于快速加热和快速热响应的组件控制。它具有低热膨胀性内置表带，独特的设计特点。
优点和变化
Duraband云母绝缘加热器广泛用于涉及圆柱面加热的操作和采用全系列标准结构制造变化、物理尺寸、电气额定值和螺丝端子和引线的完整布置终端。（见第13至18页）。然而，这些标准的Duraband加热器变体终止并不代表我们的全部范围能力。OMEGA的工程人员，拥有多年的经验热处理和温度控制经验应用程序，可以帮助您设计正确的Duraband适合您特定应用的加热器。
标准规格和公差
性能等级
至高温度：
标准护套：482°C（900°F）
标称瓦特密度：3至7瓦/平方厘米（20至45瓦/平方英寸）
至大瓦特密度：取决于加热器尺寸和工作温度
电气额定值
至大电压：480Vac
双电压或3相：取决于加热器设计
至大安培数：
引线端接：10安培
螺钉端接：8-32UNF—20安培;10-32UNF—25安培
电阻公差：10%、-5%
功率公差：5%、-10%
物理尺寸结构限制
至小宽度：19.1毫米（3/4英寸）
宽度公差：1.59毫米（±1/16英寸）
至小内径：22.1毫米（7/8英寸）
标称间隙：9.5mm（3/8“）—如果探头或热电偶需要更大的间隙，请在订购时注明
内置支架
| 加热器宽度 | 支架数量 |
| 38至76mm（1-1/2至3”） | 1 |
| 79至127mm（3-1/8至5“） | 2 |
| 130至145mm（5-1/8至6-7/8”） | 3 |
| 178至254mm（7至10“） | 4 |
| 257至381mm（10-1/8至15”） | 5 |
如果需要更严格的公差，请联系广州市赛拓仪器科技有限公司。

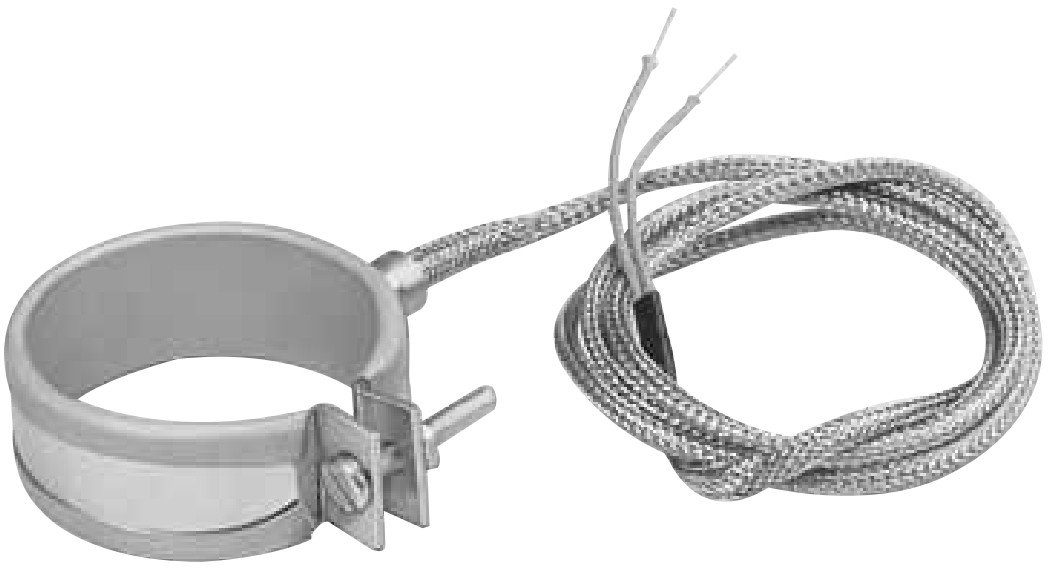

喷嘴带式加热器
塑料注塑机用云母绝缘带加热器的标准替换
| 型号 | Inside Diameter | Width | Watt | |||
| 120V | 240V | mm | inch | mm | inch | |
| — | MBH00033 | 31.8 | 1-1/4 | 30.2 | 1-3/16 | 125 |
| MBH00031 | MBH00035 | 38.1 | 1-1/2 | 25.4 | 1 | 150 |
| — | MBH00036* | 38.1 | 1-1/2 | 25.4 | 1 | 150 |
| — | MBH00038 | 58.7 | 2-5/16 | 36.5 | 1-7/16 | 300 |
| — | MBH00039* | 58.7 | 2-5/16 | 36.5 | 1-7/16 | 300 |
| 加热器内置J型热电偶 订购示例:MBH00031，120V，150瓦，喷带加热器。 | ||||||
| 型号 | Inside Diameter | Width | Watt | Watt Density | ||||
| 120V | 240V | mm | inch | mm | inch | Watt/cm2 | Watt/in2 | |
| MBH00030 | MBH00034 | 38.1 | 1-1/2 | 25.4 | 1 | 150 | 6.3 | 40 |
| MBH00003 | MBH00012 | 44.5 | 1-3/4 | 25.4 | 1 | 175 | 6.0 | 39 |
| MBH00004 | MBH00013 | 50.8 | 2 | 25.4 | 1 | 200 | 5.9 | 38 |
| MBH00005 | — | 57.2 | 2-1/4 | 25.4 | 1 | 175 | 4.5 | 29 |
| — | MBH00037 | 57.2 | 2-1/4 | 38.1 | 1-1/2 | 300 | 5.1 | 33 |
| MBH00006 | MBH00014 | 63.5 | 2-1/2 | 25.4 | 1 | 250 | 5.7 | 36 |
| MBH00007 | MBH00015 | 76.2 | 3 | 25.4 | 1 | 200 | 3.7 | 24 |
| MBH00009 | MBH00016 | 88.9 | 3-1/2 | 25.4 | 1 | 300 | 4.7 | 30 |
喷嘴带式加热器
塑料注塑机用云母绝缘带加热器的标准替换
| 型号 240V | Inside Diameter | Width | Watt | Watt Density | |||
| mm | inch | mm | inch | Watt/cm2 | Watt/in2 | ||
| MBH00019 | 38.1 | 1-1/2 | 38.1 | 1-1/2 | 275 | 7.7 | 49 |
| MBH00020 | 38.1 | 1-1/2 | 44.5 | 1-3/4 | 250 | 6.0 | 38 |
| MBH00021 | 38.1 | 1-1/2 | 63.5 | 2-1/2 | 400 | 6.7 | 43 |
| MBH00022 | 38.1 | 1-1/2 | 76.2 | 3 | 450 | 6.3 | 40 |
| MBH00023 | 38.1 | 1-1/2 | 114.3 | 4-1/2 | 600 | 5.6 | 36 |
| MBH00024 | 44.5 | 1-3/4 | 152.4 | 6 | 800 | 4.6 | 30 |
| MBH00025 | 54.0 | 2-1/8 | 23.8 | 1-5/16 | 215 | 6.3 | 40 |
| MBH00026 | 58.7 | 2-5/16 | 23.8 | 1-5/16 | 260 | 6.9 | 44 |
| MBH00027 | 58.7 | 2-5/16 | 34.9 | 1-3/8 | 240 | 4.3 | 28 |
| MBH00028 | 69.9 | 2-3/4 | 38.1 | 1-1/2 | 260 | 3.5 | 23 |

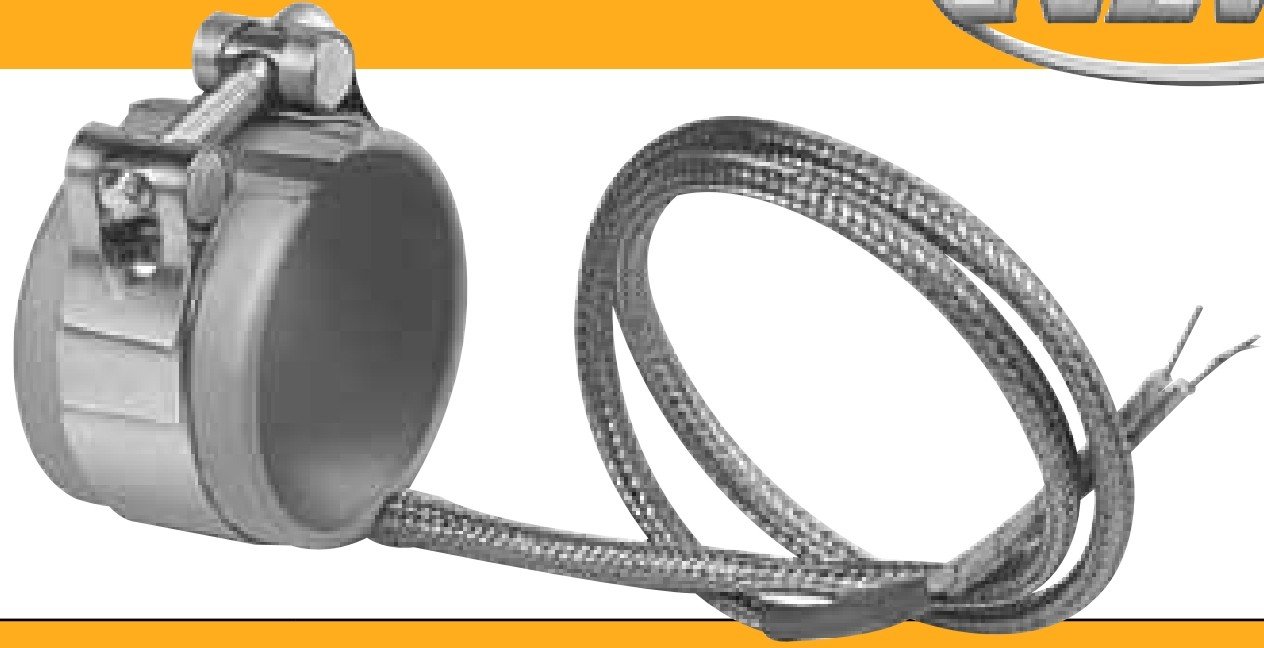

| 所有加热器均配有609 mm(24”)的高温引线和559 mm(22")的不锈钢编织层 订购示例：MBH00023,240v,600 w喷嘴带式加热器。 | |||||||
设计特征
所有加热器均具有609mm(24")高温引线，带559mm(22")不锈钢Over braid Type W3

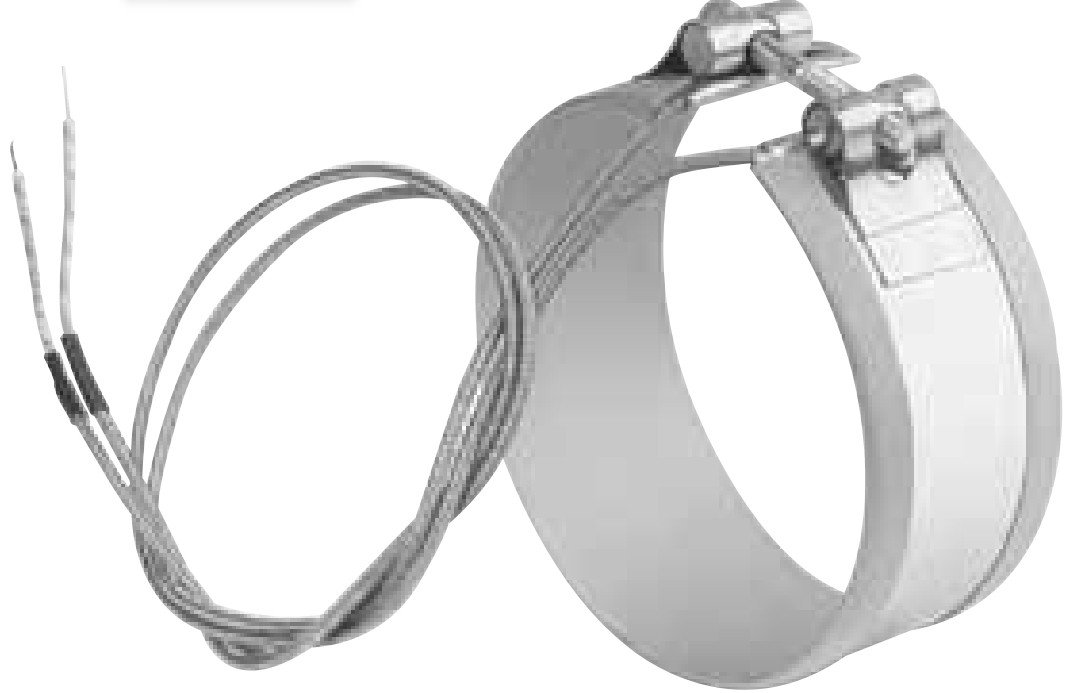

小于38毫米的加热器(11/2“)宽具有单独的条带型SE
设计为一件式可扩展型，使您能够打开加热器到桶的直径，便于安装
| 型号 | Inside Diameter | Width | Watt | Watt Density | Style | |||||
| 120V | 240V | 480V | mm | inch | mm | inch | Watt/cm2 | Watt/in2 | ||
| MBH00040 | — | — | 69.9 | 2-3/4 | 88.9 | 3-1/2 | 600 | 3.5 | 22 | NE |
| MBH00041 | MBH00054 | — | 76.2 | 3 | 25.4 | 1 | 200 | 3.7 | 24 | SE |
| MBH00042 | MBH00055 | — | 76.2 | 3 | 25.4 | 1 | 250 | 4.7 | 30 | SE |
| MBH00043 | MBH00056 | — | 76.2 | 3 | 25.4 | 1 | 300 | 5.6 | 36 | SE |
| MBH00044 | MBH00057 | — | 76.2 | 3 | 25.4 | 1 | 400 | 7.4 | 48 | SE |
| MBH00045 | MBH00058 | — | 76.2 | 3 | 38.1 | 1-1/2 | 500 | 6.1 | 40 | NE |
| — | MBH00059 | — | 76.2 | 3 | 63.5 | 2-1/2 | 300 | 2.2 | 14 | NE |
| MBH00046 | MBH00060 | — | 88.9 | 3-1/2 | 15.9 | 5/8 | 200 | 5.0 | 32 | SE |
| MBH00047 | — | — | 88.9 | 3-1/2 | 25.4 | 1 | 200 | 3.1 | 20 | SE |
| — | MBH00061 | — | 88.9 | 3-1/2 | 38.1 | 1-1/2 | 500 | 5.2 | 33 | NE |
| MBH00048 | MBH00062 | MBH00066 | 101.6 | 4 | 50.8 | 2 | 625 | 4.2 | 27 | NE |
| MBH00049 | — | — | 101.6 | 4 | 76.2 | 3 | 500 | 2.2 | 14 | NE |
| MBH00050 | MBH00063 | MBH00067 | 101.6 | 4 | 101.6 | 4 | 1250 | 4.2 | 27 | NE |
| MBH00051 | — | — | 114.3 | 4-1/2 | 25.4 | 1 | 300 | 3.5 | 23 | SE |
| — | MBH00064 | MBH00068 | 114.3 | 4-1/2 | 50.8 | 2 | 700 | 4.1 | 27 | NE |
| MBH00052 | — | — | 114.3 | 4-1/2 | 101.6 | 4 | 700 | 2.1 | 13 | NE |
| MBH00053 | MBH00065 | MBH00069 | 114.3 | 4-1/2 | 101.6 | 4 | 1400 | 4.1 | 27 | NE |

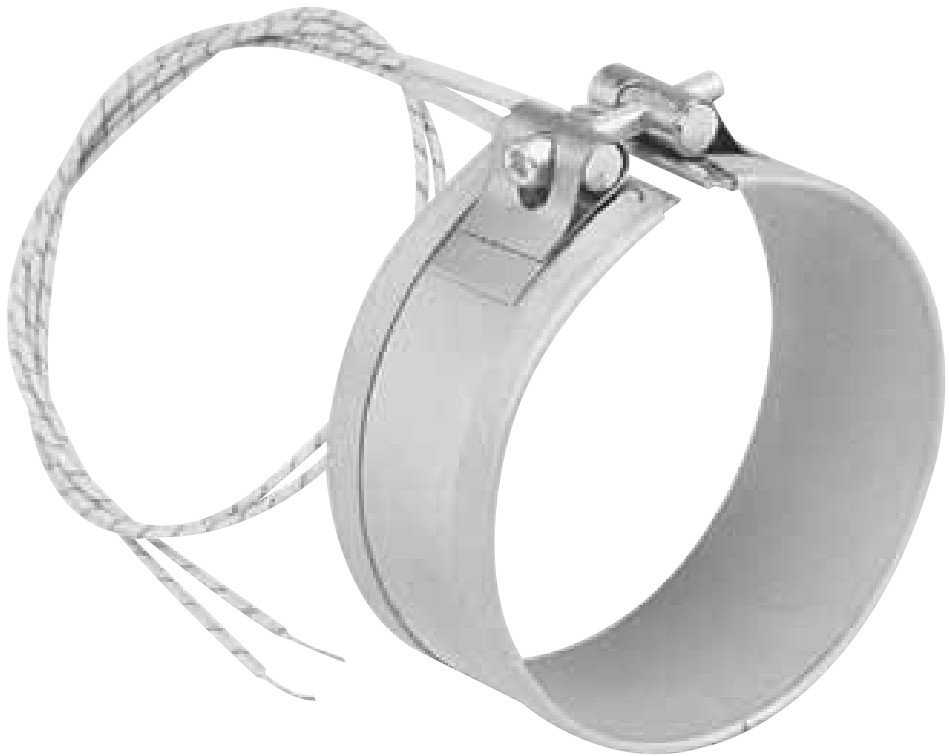

设计特征所有加热器都有0.61米(24“)L2型高温引线
小于38毫米的加热器(11/2“)宽具有单独的条带型SE
设计为一件式可扩展型，使您能够打开加热器到桶的直径，便于安装
| 型号 | Inside Diameter | Width | Watt | Watt Density | Style | |||||
| 120V | 240V | 480V | mm | inch | mm | inch | Watt/cm2 | Watt/in2 | ||
| MBH00070 | MBH00078 | — | 76.2 | 3 | 25.4 | 1 | 200 | 3.7 | 24 | SE |
| MBH00071 | MBH00079 | — | 76.2 | 3 | 25.4 | 1 | 250 | 4.6 | 30 | SE |
| MBH00072 | MBH00080 | — | 76.2 | 3 | 25.4 | 1 | 300 | 5.5 | 36 | SE |
| MBH00073 | MBH00081 | — | 76.2 | 3 | 25.4 | 1 | 400 | 7.4 | 47 | SE |
| MBH00074 | MBH00082 | — | 76.2 | 3 | 38.1 | 11/2 | 400 | 4.9 | 32 | NE |
| MBH00075 | MBH00083 | — | 76.2 | 3 | 38.1 | 11/2 | 450 | 5.5 | 36 | NE |
| MBH00076 | MBH00084 | — | 76.2 | 3 | 38.1 | 11/2 | 500 | 6.1 | 40 | NE |
| MBH00077 | MBH00085 | — | 76.2 | 3 | 50.8 | 2 | 500 | 4.6 | 30 | NE |
| — | MBH00086 | — | 88.9 | 3-1/2 | 25.4 | 1 | 400 | 6.2 | 40 | SE |
| — | MBH00087 | MBH00093 | 88.9 | 3-1/2 | 38.1 | 11/2 | 250 | 2.6 | 17 | NE |
| — | MBH00088 | — | 88.9 | 3-1/2 | 50.8 | 2 | 650 | 5.0 | 33 | NE |
| — | MBH00089 | MBH00094 | 125.4 | 4-15/16 | 63.5 | 21/2 | 720 | 3.1 | 20 | NE |
| — | MBH00090 | MBH00095 | 139.7 | 5-1/2 | 63.5 | 21/2 | 950 | 3.6 | 23 | NE |
| — | MBH00091 | MBH00096 | 149.2 | 5-7/8 | 38.1 | 11/2 | 675 | 4.0 | 26 | NE |
| — | MBH00092 | MBH00097 | 190.5 | 7-1/2 | 38.1 | 11/2 | 1000 | 4.6 | 30 | NE |
