美国OMEGA高功率密度带式加热器MPP系列

设备特点：

Mi-Plus带式加热器的温度可达760℃（1400℉）和功率密度高达23.25 Watt/cm2（150瓦/英寸2）。建议的至大瓦特密度具体应用将取决于加热器的尺寸及其工作温度。

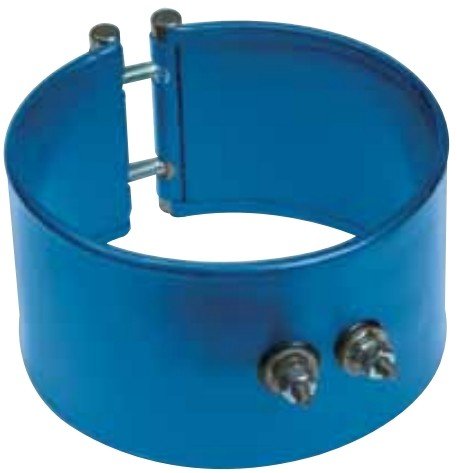

牢不可破的电源螺丝端子：

只有这些带加热器提供这种独特的螺丝端子设计。不锈钢动力螺丝端子抗过扭矩。

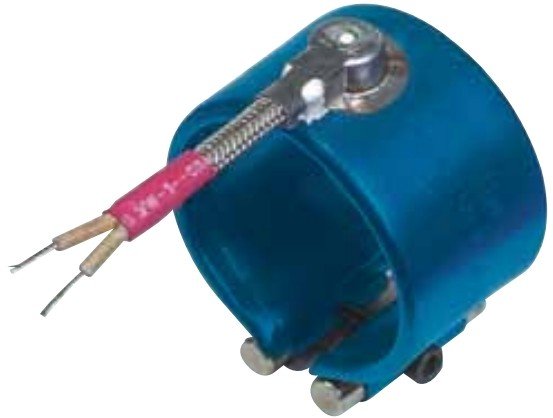

新的导线端接

较小尺寸的加热器是通过引线端接来供电的。为了确保弹性连接能够承受磨损、机械滥用并防止污染物进入过渡区域，开发了一种专门设计的内置应力消除的不锈钢过渡帽。帽是焊接到护套和空腔充满绝缘水泥，密封带加热器污染物。

特殊配方的矿物绝缘带具有优异的导热性和介电强度，用于将镍铬电阻丝与不锈钢护套绝缘。加热器组件在压力下形成精准的直径，具有薄的低质量横截面，确保快速加热速率和减少周期时间。

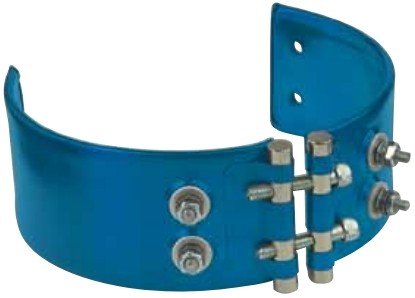

夹紧机构

夹持支架是由加热器的外护套形成的，提供了一个独特的单件内置的建筑带。夹紧力通过筒形螺母和内六角螺钉产生，它们作为内置表带的组成部分，提供良好的夹紧力，以实现良好性能和加热器寿命。

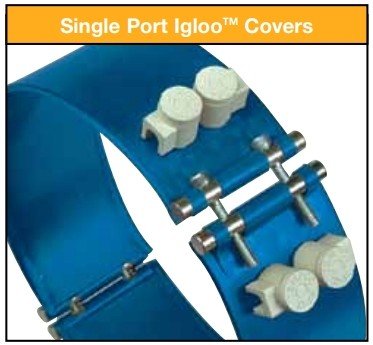

独特的冰屋陶瓷盖

为了消除带状加热器装置上暴露的接线/螺丝端子，设计了一个90°双端口陶瓷帽。这种独特的lgloo陶瓷终端绝缘体适合在整个终端和耳，留下没有暴露的电线。

规格和公差
如果需要非标准宽度或更严格的公差，请联系OMEGA。
性能等级
至高温度：760℃（1400℉）
标称瓦特密度：
   喷嘴带，直径小于3英寸：4.7至15.5瓦/平方厘米（30至100瓦/英寸）
   直径为3英寸及以上的桶形带：3.1至10.9瓦/平方厘米（20至70瓦/平方英寸）
至大瓦特密度：23瓦/平方厘米（150瓦/平方英寸），具体取决于加热器尺寸，工作温度和端

接电气额定值

至大电压：每个终端480 Vac

双电压：取决于加热器配置
至大电流：
   引线端接：10A
   螺钉端接：8-32UNF—20A、10-32UNF—25A
电阻公差： 10%、-5%
功率公差： 5%、-10%

物理尺寸结构限制
标称间隙-内置支架：
   小于44mm（1-3/4“）直径：6mm（1/4”）
   44至51mm（1-3/4至2“）直径：8mm（5/16”）
   51至127mm（2至5“）直径：10mm（3/8”）
   127mm至0.46m（5至18“）直径：13mm（1/2”）
   大于0.46m（18”）直径：19mm（3/4”）
如果探头或热电偶需要更大的间隙，请在订购时注明。
至大内径：
   一体式：355.6mm（14”）*
   可扩展：355.6mm（14”）*
   两件式：635.0mm（25”）
   超过635.0mm（25”）将需要多个段。联系OMEGA。
*注：OMEGA建议内径10”及以上的加热器采用两件式结构。
标准宽度：25.4至203.2mm（1至8”）
宽度公差：2.4mm（±3/32”）

订货信息：

通过终止器程序提供的喷嘴带加热器

列出的型号适用于W2型端接直角编织引线的加热器【305mm(12“)引线，254毫米(10”)不锈钢编织物】。其他终止程序终止和选项也可以应用于加热器(见下表)。

所列型号适用于T2或T3X型螺纹终端加热器。其他终端加热器的型号将在订货时指定。
