OMEGA的PX5500/PXM5500传感器系列在精度、可靠性和价格要求高的工业和研究应用中提供高性能。这些传感器具有10年的MTBF率，并且在18个月内稳定在FSO的0.1%。这意味着更少的停机时间、更少的测试重新运行、更多的校准间隔时间以及对压力数据的高置信度。当无法重新校准时，依靠PX5500/PXM5500系列传感器的高稳定性可能是长期获取压力数据的经济高效的方法。
omega的薄膜技术使这种性能成为可能。应变计和相关部件直接溅射沉积到压力传感元件上，无需粘合剂。传感元件和应变计之间产生的分子键确保了传感器的性能几乎没有移动、漂移或“蠕变”。PX5500/PXM5500传感元件的微几何设计提供了一个非常小、质量轻的传感器，可减少机械振动和冲击的影响。PX5500/PXM5500以具有竞争力的价格为您提供准确性、可靠性和稳定性。
应用
研发/工程测试实验室
功能测试系统
生产测试
飞行测试
燃气轮机和发动机试验台
液压系统
贸易交接测量
规格

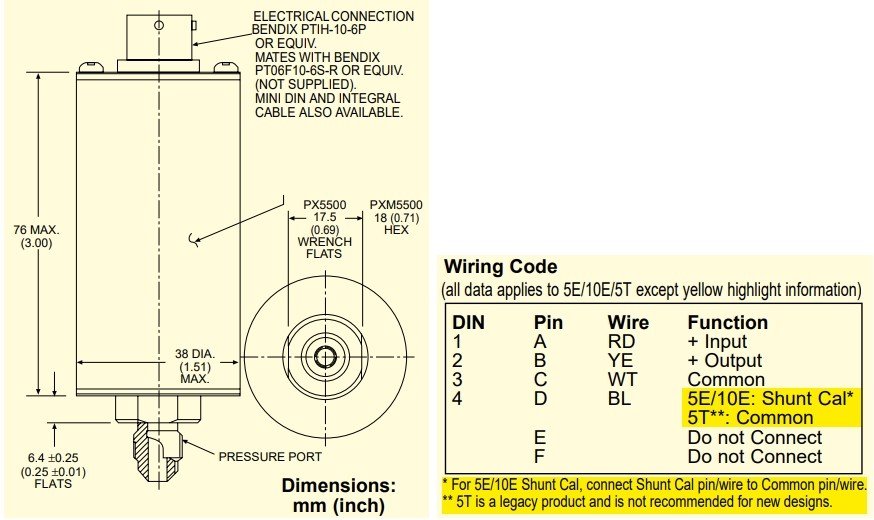

电气连接：请参阅自定义配置
压力端口：请参阅自定义配置
配对连接器（样式1）：PT06F10-6S-R（单独出售）
重量：至大225克（8盎司）
激励：16至38 Vdc，不受稳压
输出（FS）5E/5T型号：5 Vdc ±0.1 Vdc ±10%可调整
输出（FS）10E型号：10 Vdc ±0.1 Vdc ±10%可调
符合CE标准：满足工业排放和抗EN61326性要求
零点平衡：0 Vdc ±0.1 Vdc ±5%可调整
输入电流：至大20 mA（空载）
输出电阻：至大100 Ω
绝缘电阻：100 M Ω@45 Vdc，所有短接的引脚和外壳之间
静电放电：至大保护至15 kV
传感元件：使用溅射沉积薄膜元件的4有源臂桥
精度：综合线性度、滞后和可重复性：±0.10% FS（BFSL）<70 bar（<1000 psi）±0.15% FS 70 bar（1000 psi）及以上
固有频率：1bar（15 psi）为5 kHz，5000 psi时对数增加到50 kHz
工作温度范围：-54至121℃（-65至250℉）
补偿温度范围：-18至82℃（0至180℉）
热效应（在补偿范围内）：
量程:±0.015% FS/℉ (0.027%/℃)
零点:±0.015% FS/℉ (0.027%/℃)
耐压：2倍额定压力或1000 bar（15,000 psi），以较小者为准，不会导致性能变化超过规定的公差
爆破压力：额定压力的3倍或1300 bar（20,000 psi），以较小者为准，不会导致压力调节腔破裂
接液部件：17-4 PH或15-5 PH不锈钢接液器
标准型号订货信息：
| 型号(带输出端接样式) | 压力范围 | |||
| 绝对压力(所有量程均在绝对压力下可用，请参阅自定义配置部分) | ||||
| 0.6m(2')电缆 | PTIH-10-6P 连接器 | 迷你DIN连接器 | 英制 | 公制 |
| PX5500[*]0-015A[**] | PX5500[*]1-015A[**] | PX5500[*]6-015A[**] | 0 to 15 psi | 0 to 1.0 bar |
| PX5500[*]0-025A[**] | PX5500[*]1-025A[**] | PX5500[*]6-025A[**] | 0 to 25 psi | 0 to 1.7 bar |
| PX5500[*]0-050A[**] | PX5500[*]1-050A[**] | PX5500[*]6-050A[**] | 0 to 50 psi | 0 to 3.4 bar |
| PX5500[*]0-100A[**] | PX5500[*]1-100A[**] | PX5500[*]6-100A[**] | 0 to 100 psi | 0 to 6.9 bar |
| 表压（所有范围也提供密封表压，见下文） | ||||
| PX5500[*]0-015G[**] | PX5500[*]1-015G[**] | PX5500[*]6-015G[**] | 0 to 15 psi | 0 to 1.0 bar |
| PX5500[*]0-025G[**] | PX5500[*]1-025G[**] | PX5500[*]6-025G[**] | 0 to 25 psi | 0 to 1.7 bar |
| PX5500[*]0-050G[**] | PX5500[*]1-050G[**] | PX5500[*]6-050G[**] | 0 to 50 psi | 0 to 3.4 bar |
| PX5500[*]0-100G[**] | PX5500[*]1-100G[**] | PX5500[*]6-100G[**] | 0 to 100 psi | 0 to 6.9 bar |
| PX5500[*]0-250G[**] | PX5500[*]1-250G[**] | PX5500[*]6-250G[**] | 0 to 250 psi | 0 to 17.2 bar |
| PX5500[*]0-500G[**] | PX5500[*]1-500G[**] | PX5500[*]6-500G[**] | 0 to 500 psi | 0 to 34.5 bar |
| PX5500[*]0-1KG[**] | PX5500[*]1-1KG[**] | PX5500[*]6-1KG[**] | 0 to 1000 psi | 0 to 68.9 bar |
| PX5500[*]0-1.5KG[**] | PX5500[*]1-1.5KG[**] | PX5500[*]6-1.5KG[**] | 0 to 1500 psi | 0 to 103 bar |
| PX5500[*]0-2.5KG[**] | PX5500[*]1-2.5KG[**] | PX5500[*]6-2.5KG[**] | 0 to 2500 psi | 0 to 172 bar |
| PX5500[*]0-3KG[**] | PX5500[*]1-3KG[**] | PX5500[*]6-3KG[**] | 0 to 3000 psi | 0 to 207 bar |
| PX5500[*]0-5KG[**] | PX5500[*]1-5KG[**] | PX5500[*]6-5KG[**] | 0 to 5000 psi | 0 to 345 bar |
| PX5500[*]0-10KG[**] | PX5500[*]1-10KG[**] | PX5500[*]6-10KG[**] | 0 to 10,000 psi | 0 to 689 bar |
配有5点NIST可溯源校准。请访问我们在线获取兼容的测量仪。

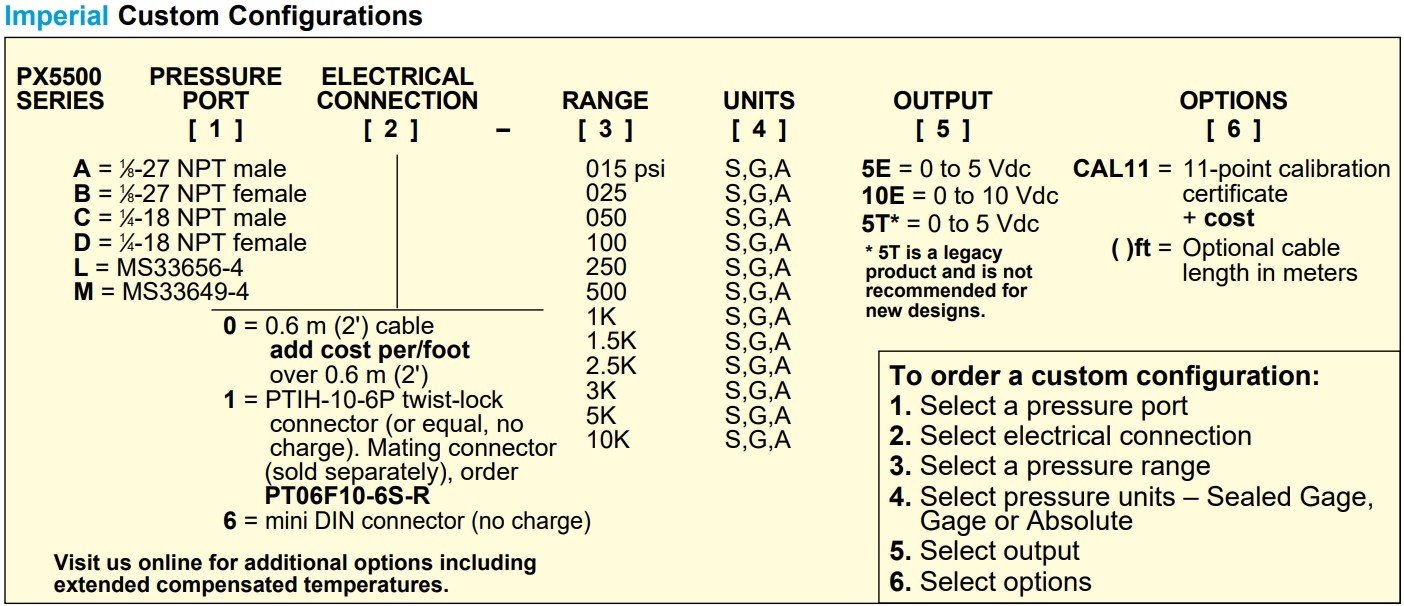

[*]压力端口（请参阅自定义配置部分并输入A、B、C、D、L或M）。
[**]输出音量tage范围：输入“5E”表示0至5 Vdc输出，或输入“10E”表示0至10 Vdc输出。
要订购绝压传感器，请将型号中的“G”更改为“A”（不收取额外费用）。
要订购密封量具传感器，请将型号中的“G”更改为“S”（不收取额外费用）。
订购示例：
PX5500L1-025A10E，25psi绝对传感器，带0至10 Vdc输出，PTIH-10-6P电气连接，MS33656-4，公压力端口。PT06F10-6S-R，配套连接器（单独出售）
PX5500C6-5KG5E，5000 psi表压传感器，带0至5 Vdc输出、迷你DIN电气连接和1⁄4-18 NPT外螺纹压力端口。
公制型号订货信息：
| 下面显示了0到5或0到10 Vdc输出的流行公制型号（请参阅自定义配置部分了解所有可用版本/选项） | ||||
| 型号（带输出端接样式） | 压力范围 | |||
| 0.6m（2'）电缆 | PTIH-10-6P连接器 | 迷你DIN连接器 | 公制的 | 英制的 |
| PXM5500M[*]0-001BARG[**] | PXM5500M[*]1-001BARG[**] | PXM5500M[*]6-001BARG[**] | 0 to 1 bar | 0 to 15 psi |
| PXM5500M[*]0-1.60BARG[**] | PXM5500M[*]1-1.60BARG[**] | PXM5500M[*]6-1.60BARG[**] | 0 to 1.60 bar | 0 to 23 psi |
| PXM5500M[*]0-004BARG[**] | PXM5500M[*]1-004BARG[**] | PXM5500M[*]6-004BARG[**] | 0 to 4 bar | 0 to 58 psi |
| PXM5500M[*]0-006BARG[**] | PXM5500M[*]1-006BARG[**] | PXM5500M[*]6-006BARG[**] | 0 to 6 bar | 0 to 87 psi |
| PXM5500M[*]0-010BARG[**] | PXM5500M[*]1-010BARG[**] | PXM5500M[*]6-010BARG[**] | 0 to 10 bar | 0 to 145 psi |
| PXM5500M[*]0-016BARG[**] | PXM5500M[*]1-016BARG[**] | PXM5500M[*]6-016BARG[**] | 0 to 16 bar | 0 to 232 psi |
| PXM5500M[*]0-025BARG[**] | PXM5500M[*]1-025BARG[**] | PXM5500M[*]6-025BARG[**] | 0 to 25 bar | 0 to 363 psi |
| PXM5500M[*]0-040BARG[**] | PXM5500M[*]1-040BARG[**] | PXM5500M[*]6-040BARG[**] | 0 to 40 bar | 0 to 580 psi |
| PXM5500M[*]0-060BARG[**] | PXM5500M[*]1-060BARG[**] | PXM5500M[*]6-060BARG[**] | 0 to 60 bar | 0 to 870 psi |
| PXM5500M[*]0-100BARG[**] | PXM5500M[*]1-100BARG[**] | PXM5500M[*]6-100BARG[**] | 0 to 100 bar | 0 to 1450 psi |
| PXM5500M[*]0-160BARG[**] | PXM5500M[*]1-160BARG[**] | PXM5500M[*]6-160BARG[**] | 0 to 160 bar | 0 to 2321 psi |
| PXM5500M[*]0-250BARG[**] | PXM5500M[*]1-250BARG[**] | PXM5500M[*]6-250BARG[**] | 0 to 250 bar | 0 to 3626 psi |
| PXM5500M[*]0-400BARG[**] | PXM5500M[*]1-400BARG[**] | PXM5500M[*]6-400BARG[**] | 0 to 400 bar | 0 to 5802 psi |
| PXM5500M[*]0-600BARG[**] | PXM5500M[*]1-600BARG[**] | PXM5500M[*]6-600BARG[**] | 0 to 600 bar | 0 to 8702 psi |
配有5点NIST可溯源校准。请访问我们在线获取兼容的测量仪。

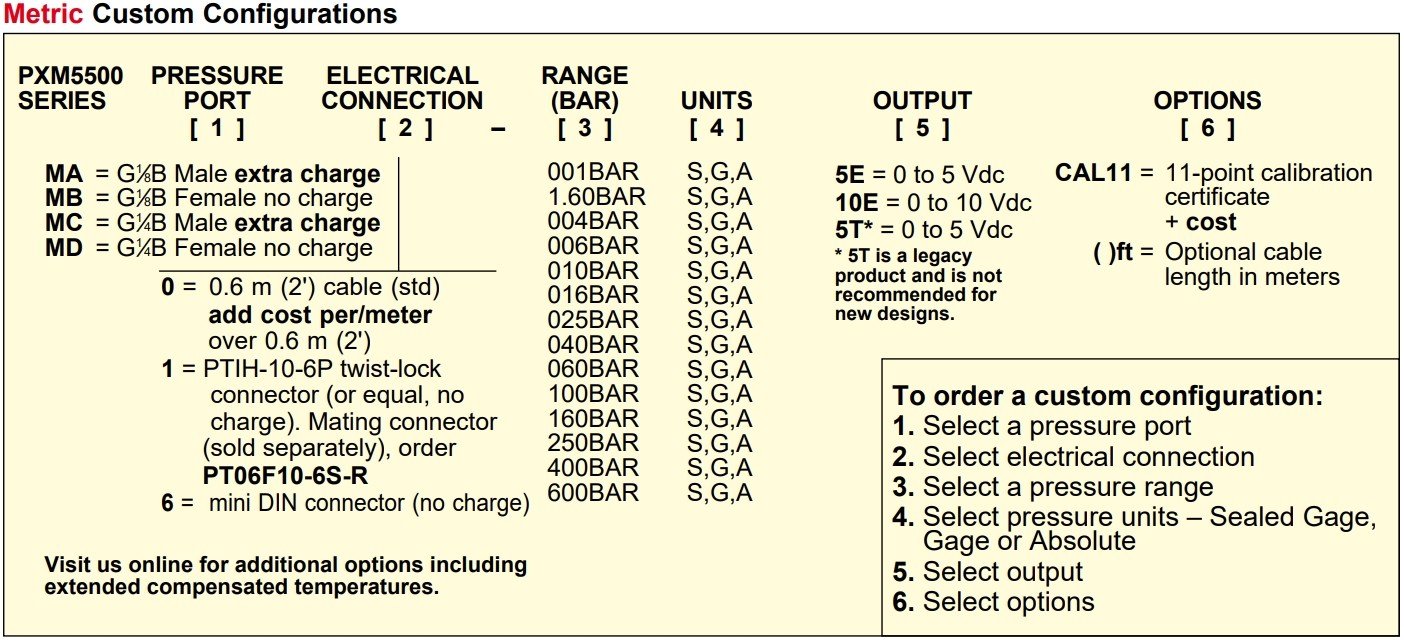

[*]压力端口（请参阅自定义配置部分并输入MA、MB、MC或MD）。
[**]输出音量tage范围：输入“5E”表示0至5 Vdc输出，或输入“10E”表示0至10 Vdc输出。
要订购绝压型号，请将型号中的“G”替换为“A”（不收取额外费用）。
要订购密封仪器型号，请将型号中的“G”替换为“S”（不收取额外费用）。
订货信息：
PXM5500MC6-060BARS5E，60 bar密封表压传感器，带0至5 Vdc输出、迷你DIN电气接口和G1⁄4外螺纹压力端口。包括配套连接器。
PXM5500MC0-010BARA10E，10 bar绝压传感器，带0至10 Vdc输出，0.6m（2'）电缆连接和G1⁄4公压力端口。

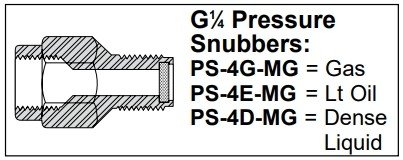

配件
PT06F10-6S-R，用于PX5500/PXM5500系列设备的配套连接器，带PTIH-10-6P扭锁连接器
