OMEGA的PX41／PXM41系列为高精度、低成本的压力变送器。其密封的全不锈钢结构使其非常适合用于zui恶劣的环境。可提供表压、绝dui压力或密封表压型号。标配为10英尺的PVC绝缘屏蔽电缆，也可提供扭锁式连接器。广泛的放大电压和电流输出选择范围让PX41／PXM41成为工业变送器系列产品中名副其实的多用途变送器。
PX41/PXM41系列美国OMEGA压力变送器规格:
供电电压：10 ~ 40 Vdc
输出：4 ~ 20 mA (±10% 可调)
零点平衡：4 mA 10% -2% 可调
机构认证：须在订购时指定
FM 危险场所使用认证：S/I/1/ABCD（可选）。带电缆终端的绝dui压力和密封表压装置可提供此认证。须在订购时指定。
MSHA认证：美国矿山安全与健康管理局认证——可选。须在订购时指定。
精度：0.25%，综合线性度、滞后性及重复性
传感元件：四个作用臂电桥，带密封的厚膜应变片
工作温度范围：-47 ~ 121°C (-50 ~ 250°F)
补偿温度范围：16 ~ 71°C (60 ~ 160°F)
热效应跨距：读数的0.003% /°F
零点：0.005% FSO/F
耐受压力：额定压力的 150%
破裂压力：额定压力的 300%
接液部件：17-4 PH和316不锈钢
压力端口：<10,000 psi ½-14 NPT外螺纹和 ¼-18 NPT；=10,000 psi，9⁄16-18，¼" 高压管

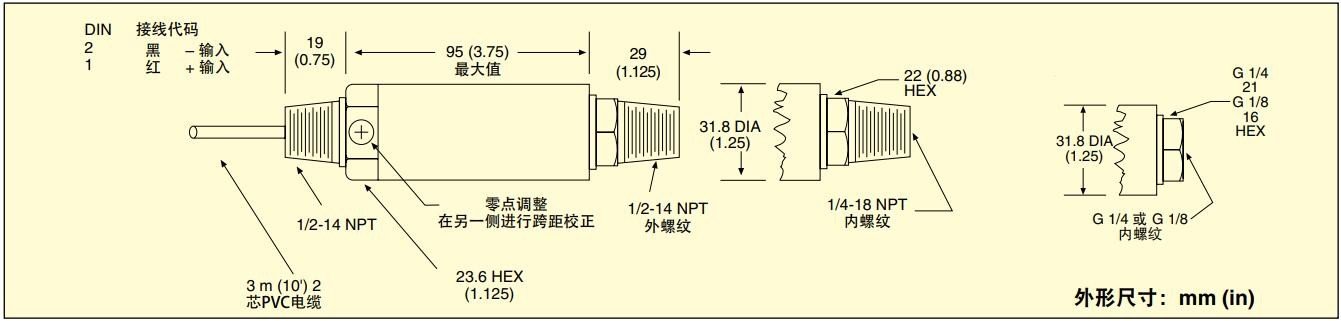

电气连接：图中所示：3 m (10') 2芯PVC绝缘电缆。其他选择：PTIH-10-6P连接器。对接连接器（单独销售）编号为PT06F10-6S。
标准型号
| 型号 | 型号 | 型号 | 量程 | 兼容的仪表 | |
| 绝dui压力（绝dui压力型号提供所有量程） | |||||
| PX41T0-015AI | PX41T1-015AI | PX41T6-015AI | 0~15psi | 0~1.0bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-020AI | PX41T1-020AI | PX41T6-020AI | 0~20ps | 0~1.4bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-030AI | PX41T1-030AI | PX41T6-030AI | 0~30psi | 0~2.1bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-050AI | PX41T1-050AI | PX41T6-050AI | 0~50psi | 0~3.4bar | DP41-E,DP25B-E,DP24-E |
| 表压（密封表压型号也可提供所有量程） | |||||
| PX41T0-010GI | PX41T1-010GI | PX41T6-010GI | 0~10psi | 0~0.69bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-015GI | PX41T1-015GI | PX41T6-015GI | 0~15psi | 0~1.0bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-020GI | PX41T1-020GI | PX41T6-020GI | 0~20psi | 0~1.4bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-030GI | PX41T1-030GI | PX41T6-030GI | 0~30psi | 0~2.1bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-050GI | PX41T1-050GI | PX41T6-050GI | 0~50psi | 0~3.4bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-075GI | PX41T1-075GI | PX41T6-075GI | 0~75psi | 0~5.2bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-100GI | PX41T1-100GI | PX41T6-100GI | 0~100psi | 0~6.9bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-200GI | PX41T1-200GI | PX41T6-200GI | 0~200psi | 0~13.8bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-300GI | PX41T1-300GI | PX41T6-300GI | 0~300psi | 0~20.7bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-500GI | PX41T1-500GI | PX41T6-500GI | 0~500psi | 0~34.5bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-750GI | PX41T1-750GI | PX41T6-750GI | 0~750psi | 0~51.7bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-1KGI | PX41T1-1KGI | PX41T6-1KGI | 0~1000psi | 0~68.9bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-1.5KGI | PX41T1-1.5KGI | PX41T6-1.5KGI | 0~1500psi | 0~103bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-2KGI | PX41T1-2KGI | PX41T6-2KGI | 0~2000psi | 0~138bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-3.5KGI | PX41T1-3.5KGI | PX41T6-3.5KGI | 0~3500psi | 0~241bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-5KGI | PX41T1-5KGI | PX41T6-5KGI | 0~5000ps | 0~345bar | DP41-E,DP25B-E,DP24-E |
| PX41T0-7.5KGI | PX41T1-7.5KGI | PX41T6-7.5KGI | 0~7500psi | 0~517bar | DP41-E,DP25B-E,DP24-E |
| PX41S0-10KGI | PX41S1-10KGI | PX41S6-10KGI | 0~10,000ps | 0~689bar | DP41-E,DP25B-E,DP24-E |
| PX41S0-20KGI | PX41S1-20KGI | PX41S6-20KGI | 0~20,000psi | 0~1379bar | DP41-E,DP25B-E,DP24-E |
| PX41S0-30KGI | PX41S1-30KGI | PX41S6-30KGI | 0~30,000psi | 0~2068bar | DP41-E,DP25B-E,DP24-E |
配备5测量点NIST可溯源校准。
[*] = 插入“0”订购3 m (10')电缆，插入“1”订购扭锁式连接器或插入“6”订购微型DIN连接器。
† 4位数字仪表，以10为增量进行计数。
订购示例：
PX41S0-10KSI，量程为10,000 psi的密封表压变送器，带3 m (10') 电缆。
PX41T0-5KSI-FM，量程为5000 psi的密封表压变送器，带3 m (10') 电缆和FM危险场所使用认证评级。
PX41T0-015AI，量程为15 psi的绝dui压力变送器，带3 m (10')电缆。
公制型号
配备5测量点NIST可溯源校准。
[*] = 插入“0”订购 3 m (10') 电缆，插入“1”订购扭锁式连接器或插入“6”订购微型DIN连接器。
订购示例：
PXM41MC6-25BARGI，量程为25 bar的表压传感器，带G 1/4外螺纹、微型DIN连接器，输出为4~20 mA。
PXM41MD0-1.60BARAI，量程为1.6 bar的绝dui压力传感器，带 G 1/4内螺纹、3 m (10')电缆，输出为4~20 mA。
如欲订购FM危险场所使用认证的型号，在型号中插入后缀“-FM”即可。
如欲订购密封表压型号，将型号中的“G”更改为“S”即可（无额外费用）。
如欲订购绝dui压力型号，将型号中的“G”更改为“A”即可（无额外费用）。
