美国OMEGA高精度变送器PX5500_PXM5500系列,4-20mA输出

OMEGA的PX5500/PXM5500传感器系列在精度、可靠性和价格要求高的工业和研究应用中提供高性能。这些传感器具有10年的MTBF率，并且在18个月内稳定在FS的0.1%。这意味着更少的停机时间、更少的测试重新运行、更多的校准间隔时间以及更可靠的压力数据。当无法重新校准时，依靠PX5500/PXM5500传感器的高稳定性可能是长期获取压力数据的经济高效的方法。

omega的薄膜技术使这种出色性能成为可能。应变计和相关结构直接溅射沉积在压力传感元件上，因此无需粘合剂。传感元件和应变计之间产生的分子键确保了传感器的性能几乎没有移动、漂移或“蠕变”。

PX5500/PXM5500传感元件的微几何设计使传感器体积非常小、质量低，可减少机械振动和冲击的影响。

PX5500/PXM5500以具有竞争力的价格提供准确性、可靠性和稳定性。

应用

测试

研发/工程测试实验室

功能测试系统

生产测试

产品质量保证

飞行测试

燃气轮机和发动机测试标准

地面保障设备

液压系统

贸易交接测量

规格

mA型号

激励：10至40 Vdc，无稳压，反极性保护

输出（FS）：4至20 mA ±0.8 mA可调

零点平衡：4 mA ±0.4 mA可调

输入电流：至大20 mA（空载）

负载阻抗：50（V–10）Ω至大值，其中V是电源电压（至大40 Vdc）

绝缘电阻：100 MΩ@45 Vdc，所有引脚短接在一起和外壳之间

静电放电：至大保护至15 kV

传感元件：使用溅射沉积薄膜元件的4有源臂桥

精度（结合线性度、滞后和可重复性）：

   ±0.10% FS (BFSL) <1000 psi

   ±0.15% FS 1000 psi and above

振动灵敏度：在10至2000 Hz（1/2“ D.A.的20g峰值正弦振动下，15 psi范围的输出不应超过0.04% FS/g，1000 psi及以上时降至0.003% FS/g

固有频率：5 kHz for 15 psi，对数增加到50 kHz，for 5000 psi

冲击：合格水平为100 g，11 ms半正弦波，无损坏

工作温度范围：-40至85℃（-40至185℉）

补偿温度范围：-18至82℃（0至180℉）

热效应（超过补偿范围）：

   量程：±0.02% FS/℉

   零点：±0.02% FS/℉

耐压：额定压力的2倍或15,000 psi，以较小者为准，不会导致性能变化超过规定的公差

爆破压力：额定压力的3倍或20,000 psi，以较小者为准，不会导致压力调节腔破裂

接液部件：17-4 PH或15-5 PH不锈钢

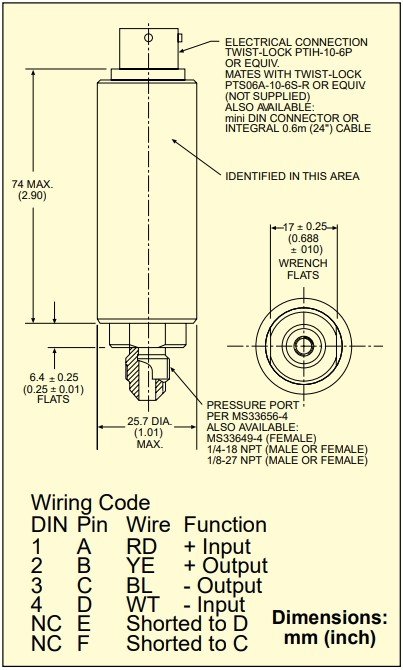

压力端口：参见第B-215页的尺寸图

电气连接：PTIH-10-6P标准

配套连接器：PT06F10-6S-R（单独出售）

重量：至大225克（8盎司）

标准定制配置

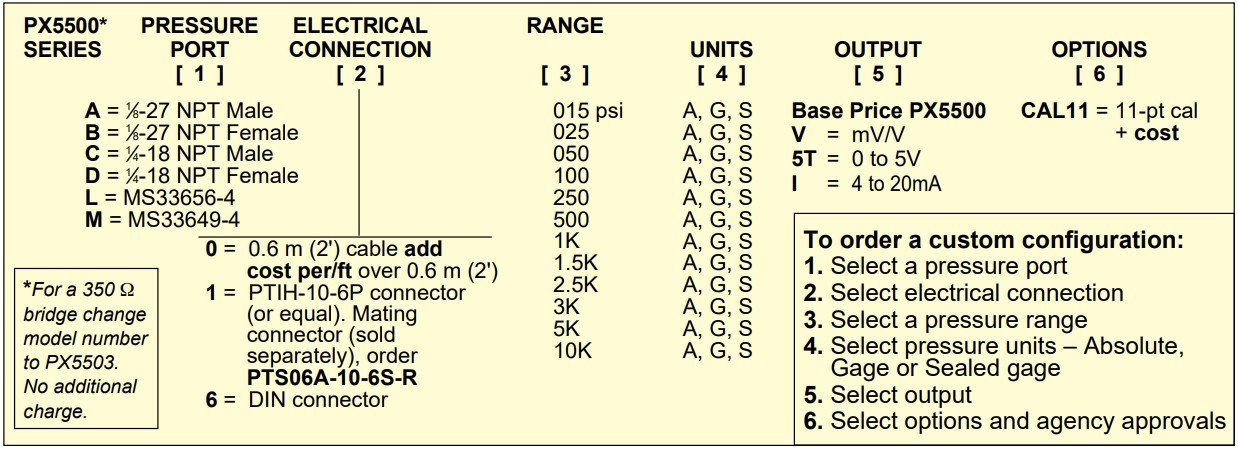

标准型号订货信息：

配有5点NIST可溯源校准。

*在线访问我们以获取兼容的仪表。

[*]=插入“0”表示0.6m（2'）电缆，“1”表示扭锁连接器，“6”表示迷你DIN连接器。

要订购绝压型号，请将型号中的“G”更改为“A”（不收取额外费用）。

要订购密封仪表型号，请将型号中的“G”更改为“S”（不收取额外费用）。

订购示例：

PX5500L1-1KSI,1000 psi密封表压传感器，带4至20mA输出，PTIH-10-6P电气连接器和MS33656-4，公压力端口。PT06F10-6S-R，配套连接器（单独出售）。

PX5500L1-100AI,100 psi绝压传感器，带4至20mA输出，PTIH-10-6P电气连接器和MS33656-4，公压力端口。PT06F10-6S-R，配套连接器（单独出售）。

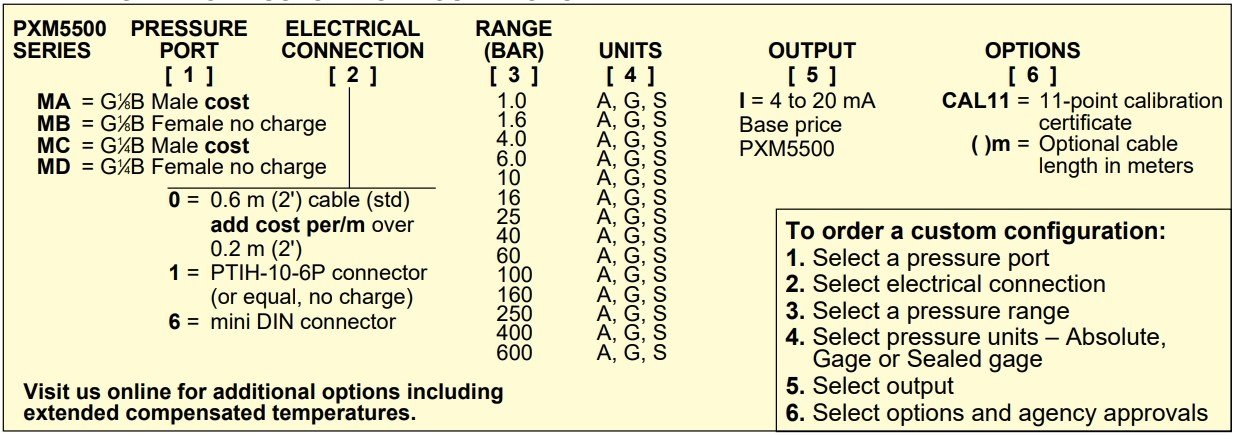

公制型号订货信息：

配有5点NIST可溯源校准。

*在线访问我们以获取兼容的仪表。

[*]=插入“0”表示0.6m（2'）电缆，“1”表示扭锁连接器，“6”表示迷你DIN连接器。

要订购绝压型号，请将型号中的“G”替换为“A”（不收取额外费用）。

要订购密封仪表型号，请将型号中的“G”替换为“S”（不收取额外费用）。

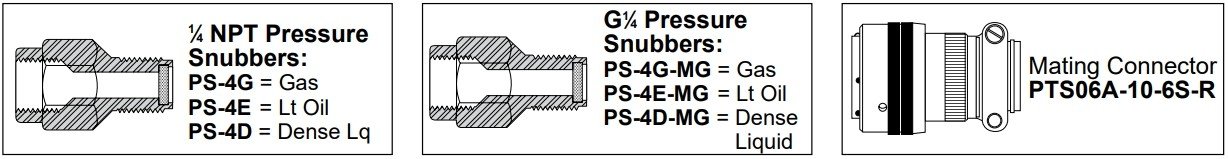

配件：

PTS06A-10-6S-R型号，用于PX5500/PXM5500单元的配接连接器，带PTIH-10-6P电气连接
