美国OMEGA高性能变送器PX5500_PXM5500系列,mV/V输出

OMEGA的PX5500/PXM5500系列传感器在精度、可靠性和价格要求高的工业和研究应用中提供高性能。这些传感器具有10年的MTBF率，并且在18个月内稳定在FSO的0.1%。这意味着更少的停机时间、更少的测试重新运行、更多的校准间隔时间以及对压力数据的高置信度。

当无法重新校准时，依靠PX5500/PXM5500系列传感器的高稳定性可能是长期获取压力数据的经济高效的方法。欧米茄的薄膜技术使这种性能成为可能。应变计和相关结构直接溅射沉积到压力传感元件上，因此无需粘合剂。

传感元件和应变计之间产生的分子键确保了传感器的性能中几乎没有移动、漂移或“蠕变”。PX5500/PXM5500传感元件的微几何设计使传感器体积非常小，质量低，可减少机械振动和冲击的影响。PX5500/PXM5500以具有竞争力的价格为您提供准确性、可靠性和稳定性。

应用

测试

研发/工程测试实验室

功能测试系统

生产测试

产品质量保证

飞行测试

燃气轮机和发动机测试标准

地面保障设备

液压系统

贸易交接测量

规格

mV/V型号

激励：10 Vdc

输出FSO：30 mV（典型值），26 mV（至小值）

输入电阻：2500 Ω典型值，800 Ω分钟，至大3000 Ω对于350 Ω桥型号，请参阅自定义配置。

输出电阻：2500 Ω典型值，800 Ω（至小值），3300 Ω（至大值）

绝缘电阻：500 MΩ @ 45 Vdc（补偿范围内）

传感元件：使用溅射沉积薄膜元件的4有源臂桥

精度：线性度、滞后和非重复性的综合性：±0.10% FSO（BFSL）

校准稳定性：±0.1%，持续18个月

振动灵敏度：在10 Hz至2000 Hz（1/2“ D.A.）的35 g峰值正弦振动下，15 psi范围的输出不得超过0.04% FSO/g，1000 psi及以上降至0.003% FSO/g

固有频率：5 kHz for 15 psi，对数增加到50 kHz，for 5000 psi

冲击：合格水平为100 g，11 ms半正弦波，无损坏

静电放电（ESD）：保护至15 kV

工作温度范围：-54至150°C（-65至300℉）

补偿温度范围：-18至82°C（0至180℉）

热效应：

   跨度：±0.0025% FSO/℉

   零点：±0.0025% FSO/℉

耐压：额定压力的2倍或15,000 psi，以较小者为准，不会导致性能变化超过规定的公差

爆破压力：额定压力的3倍或20,000 psi，以较小者为准，不会导致压力调节腔破裂

接液部件：17-4 PH或15-5 PH SS

电气连接：PTIH-10-6P标准–参见定制配置

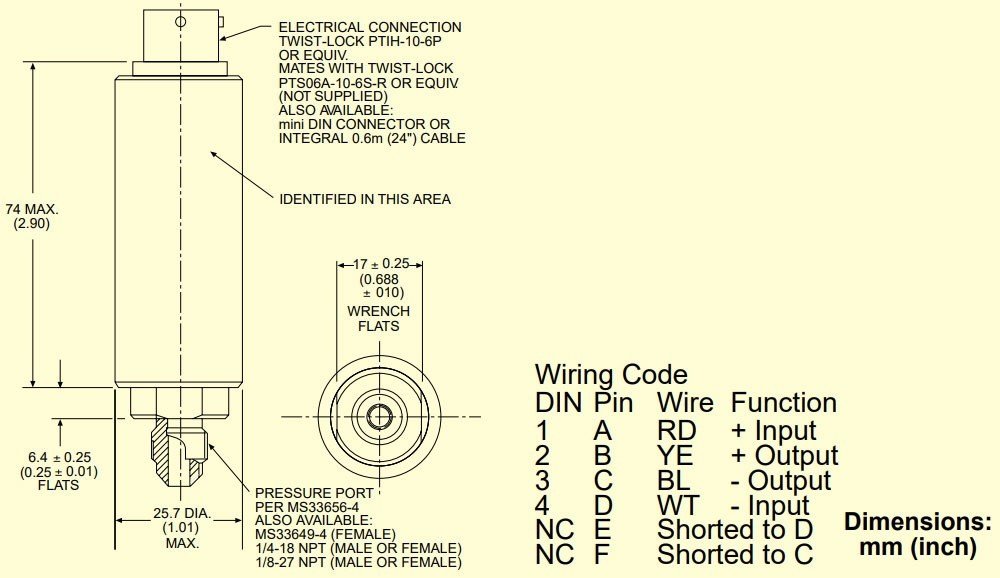

压力端口：见下图

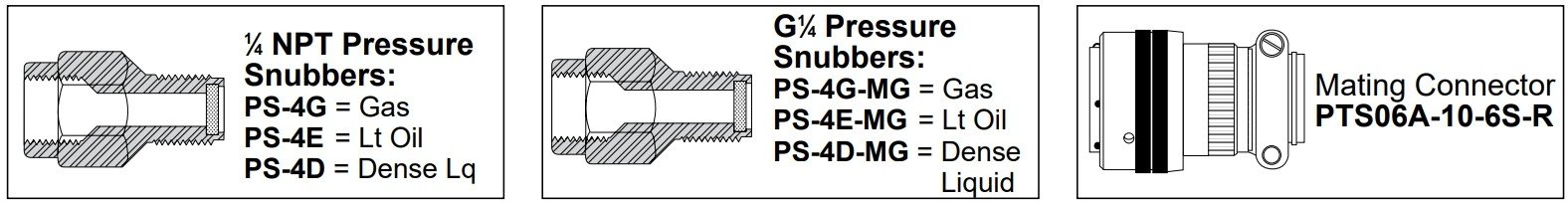

配套连接器：PTS06A10-6S-R（单独出售）

重量：至大200克（7盎司）

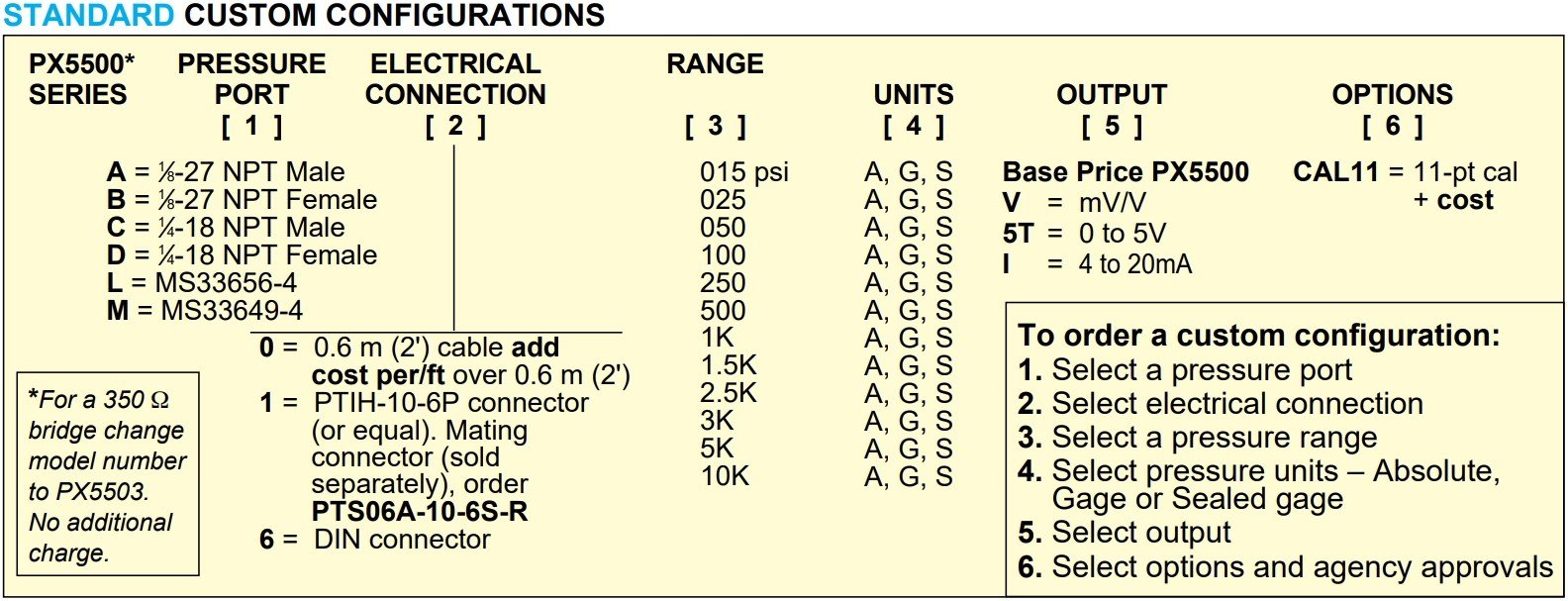

标准型号订货信息：

配有5点校准。

*在线访问我们以获取兼容的仪表。

要订购绝压型号，请将型号中的“G”替换为“A”。不收取额外费用。

要订购密封量具型号，请将型号中的“G”替换为“S”。不收取额外费用。

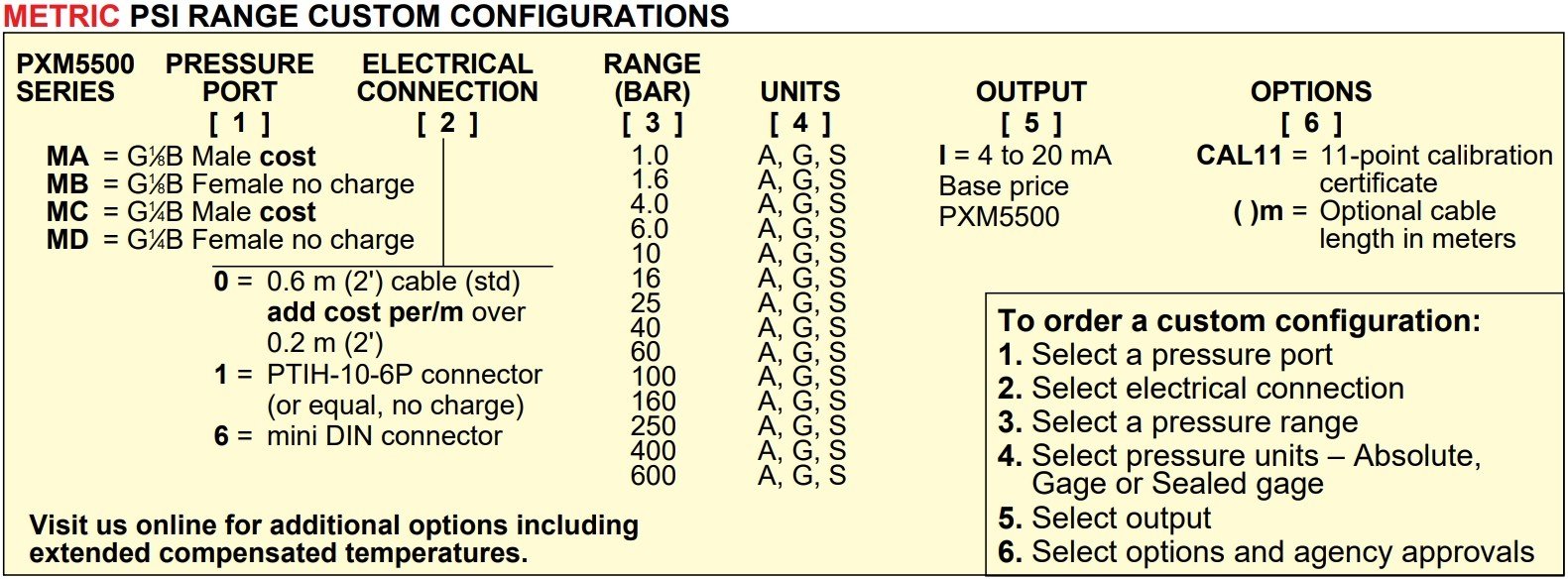

公制型号订货信息：

配有5点NIST可溯源校准

*在线访问我们以获取兼容的仪表。

[*]=插入“0”表示0.6m（2'）电缆，“1”用于扭锁连接器，“6”用于迷你DIN连接器。

要订购绝压型号，请将型号中的“G”替换为“A”（不收取额外费用）。

要订购密封仪器型号，请将型号中的“G”替换为“S”（不收取额外费用）。
