美国OMEGA本安型压力变送器PXM509-IS系列

产品时间：2025-08-25 11:45

简要描述：

原装进口PXM509-IS系列美国OMEGA本安型压力变送器，精度高达0.08%，具有NIST可溯源校准证书，4至20mA输出，具有FM本质an全额定值，固态传感器，确保长期稳定性，316L不锈钢接液部件和焊接不锈钢结...

产品咨询 服务电话：020-85250202
详细介绍

PXM509本质an全型传感器坚固耐用，全不锈钢钢制换能器专用专为满足要求而设计适用于危险场所，适合所有人类和区域。

特点包括焊接不锈钢钢结构，用户可触及电位计和可拆卸的电气端接端。他们专为坚固耐用的工业应用而设计应用，并具有高冲击性和振动等级和出色的长期稳定性。

精密微加工硅传感器是核心，提供读数非常稳定，非常出色精度高达0.08%，具有较宽的补偿范围：-29℃至75℃（-20至167℉）在大多数范围内。

模块化结构允许快速交付大多数配置和配件，包括机构批准的配件模型，加上定制模型也可以快速交付以适应您的确切需求。具有1/2NPT导管接头（PX509C）没有可拆卸的端接和修整电位器是额外费用选项。

至新增加的FM认证本质an全版本，适用于危险场所（提供4-20mA输出），进一步扩展了该多功能产品系列的应用范围。


FM认证FM Approvals认证在全球范围内得到认可和尊重，向客户保证产品或服务经过客观测试并符合至高的国家和国际标准。有关FM认证合规证书和安装控制图纸的可下载副本，请参阅FM认证。

类型机构批准列表
本安型 (US and Canada)FMHazardous (Classified) Location, Rated Intrinsically Safe, Securite Intrinsique Class I, II, III, Division 1 Gr A, B, C, D, E, F, G Class I, Zone 0 Aex ia IIc (US), Class I, Zone 0 Ex ia IIC (Canada), T4, Ta = -40 to 75℃
非易燃性FMFM Hazardous (Classified) Location, Rated Non-Incendive Class I Division 2 Groups A, B, C, D (US and Canada) T4, Ta = -40 to 75℃, Conduit electrical connections only

注意：如需获取 FM 批准合规证书和安装控制图纸的可留言以便提供


规格

补偿温度和热效应：

补偿温度

   10 inH2O至5 psi：-17至80℃

   15至3500 psi：-29至80℃

零温度偏移

   10 inH2O至5 psi：±1.0% 量程

   15至3500 psi：±0.5 % 量程

量程温度变化

   10 inH2O至5 psi：±1.0% 量程

   15至3500 psi：±0.5% 量程

过压

   10 inH2O：10倍

   1 psi：6倍

   2.5至500 psi：4倍

   750至3500：3倍

密闭

   10 inH2O至5 psi：至高1000 psi

   15至750 psi：至高3000 psi

   1000 psi：至高4000 psi

   1500 psi：至高6000 psi

   2500 psi：至高8000 psi

   3500 psi：至高11,000 psi


绝对/气压范围

超过压力

   5 psia：6倍量程

   15至1000 psia：4倍量程

   1500至5000 psia：至大7250 psia

密闭所有量程：至高10,000 psi


表压/真空/复合压力范围

过压

   10 inH2O：10倍量程

   1 psi：6倍量程

   2.5至1000 psi：4倍量程

   1500至5000 psi：至大7250 psi

传感器主体和任何电线之间的至小电阻：100MΩ @ 50 Vdc

精度（线性度、滞后和重复性组合）：至大±0.08% BSL（其他精度可用）对于导管（C和CW）零点和量程，设置为±0.5%满量程（典型值±1%至大值）或设置±1%满量程（典型值±2%至大值范围2.5psi及以下

压力循环次数：100万次（典型值）

长期稳定性（1年）：±0.1%满量程（典型值）

电源电压：10至28Vdc

输出：4至20mA

工作温度：-40至80℃（-40至176℉）

接液材料：316L不锈钢

带宽：DC至1kHz（典型值）

传感器：充油硅

冲击：50g，11毫秒半正弦冲击

振动：±20g

响应时间：<1毫秒

符合RoHS标准压力端口：1/4-18 NPT male

重量：315克（11盎司），典型值取决于配置


应用：

过程控制，液压和气动系统，天然气压缩机，化工精炼厂，石油与天然气，管道测量，氢气（316LSS接液部件标准），发电


本安变送器

压力表、密封压力表和绝对压力范围4至20mA输出

订货信息：

范围/分辨率标准型号公制型号
标准公制
表压可在上一页查看机构批准
0 to 10 inH2O0 to 25 mbPX5[**]-10WGC2ISPXM5[**]-025HGC2IS
0 to 1 psig0 to 70 mbPX5[**]-001GC2ISPXM5[**]-070HGC2IS
0 to 2.50 to 170 mbPX5[**]-2.5GC2ISPXM5[**]-170HGC2IS
0 to 50 to 350 mbPX5[**]-005GC2ISPXM5[**]-350HGC2IS
0 to 150 to 1 barPX5[**]-015GC2ISPXM5[**]-001BGC2IS
0 to 300 to 2PX5[**]-030GC2ISPXM5[**]-002BGC2IS
0 to 500 to 3.5PX5[**]-050GC2ISPXM5[**]-3.5BGC2IS
0 to 1000 to 7PX5[**]-100GC2ISPXM5[**]-007BGC2IS
0 to 1500 to 10PX5[**]-150GC2ISPXM5[**]-010BGC2IS
0 to 2500 to 17.5PX5[**]-250GC2ISPXM5[**]-17.5BGC2IS
0 to 5000 to 35PX5[**]-500GC2ISPXM5[**]-035BGC2IS
0 to 7500 to 50PX5[**]-750GC2ISPXM5[**]-050BGC2IS
0 to 10000 to 70PX5[**]-1.0KGC2ISPXM5[**]-070BGC2IS
0 to 15000 to 100PX5[**]-1.5KGC2ISPXM5[**]-100BGC2IS
0 to 25000 to 175PX5[**]-2.5KGC2ISPXM5[**]-175BGC2IS
0 to 35000 to 245PX5[**]-3.5KGC2ISPXM5[**]-245BGC2IS
密封压力表有关机构批准，请参阅上一页的表格
0 to 100 psi0 to 7 barPX5[**]-100SGC2ISPXM5[**]-7BSGC2IS
0 to 1500 to 10PX5[**]-150SGC2ISPXM5[**]-10BSGC2IS
0 to 2500 to 17.5PX5[**]-250SGC2ISPXM5[**]-17.5BSGC2IS
0 to 5000 to 35PX5[**]-500SGC2ISPXM5[**]-35BSGC2IS
0 to 7500 to 50PX5[**]-750SGC2ISPXM5[**]-50BSGC2IS
0 to 10000 to 70PX5[**]-1.0KSGC2ISPXM5[**]-70BSGC2IS
0 to 15000 to 100PX5[**]-1.5KSGC2ISPXM5[**]-100BSGC2IS
0 to 25000 to 175PX5[**]-2.5KSGC2ISPXM5[**]-175BSGC2IS
0 to 35000 to 245PX5[**]-3.5KSGC2ISPXM5[**]-245BSGC2IS
绝压型号有关机构批准，请参阅上一页的表格
0 to 5 psi0 to 350 mbPX5[**]-005AC2ISPXM5[**]-350HAC2IS
0 to 150 to 1 barPX5[**]-015AC2ISPXM5[**]-001BAC2IS
0 to 300 to 2PX5[**]-030AC2ISPXM5[**]-002BAC2IS
0 to 500 to 3.5PX5[**]-050AC2ISPXM5[**]-3.5BAC2IS
0 to 1000 to 7PX5[**]-100AC2ISPXM5[**]-007BAC2IS
0 to 1500 to 10PX5[**]-150AC2ISPXM5[**]-010BAC2IS
0 to 2500 to 17.5PX5[**]-250AC2ISPXM5[**]-17.5BAC2IS
0 to 5000 to 35PX5[**]-500AC2ISPXM5[**]-035BAC2IS
0 to 7500 to 50PX5[**]-750AC2ISPXM5[**]-050BAC2IS
0 to 10000 to 70PX5[**]-1.0KAC2ISPXM5[**]-070BAC2IS
0 to 15000 to 100PX5[**]-1.5KAC2ISPXM5[**]-100BAC2IS
0 to 25000 to 175PX5[**]-2.5KAC2ISPXM5[**]-175BAC2IS
0 to 35000 to 245PX5[**]-3.5KAC2ISPXM5[**]-245BAC2IS

所有型号均配有5点NIST可溯源校准。

任何电缆或连接器都必须满足其安装环境的要求。安全工程师应指定电缆和连接器。

[**]指定型号电气终端环境等级

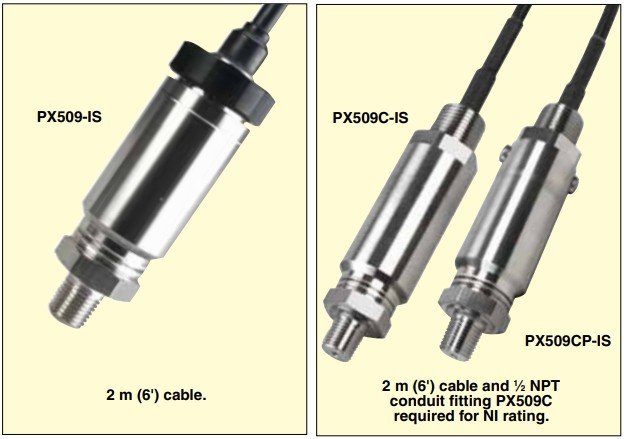

09PX509带悬空引线的电缆，2m（6'）IP65
09CPX509C带1/2NPT导管连接器的电缆（无微调电位器，不可拆卸）IP65
09CPPX509CP带1/2NPT导管连接器和侧面可触及的微调电位器的电缆IP65
09CWPX509CW带1/2NPT导管接头的潜水电缆（无微调电位器，不可拆卸）3m（10'）IP65
09CWPPX509CWP潜水电缆，带1/2NPT导管连接器和侧面可触及的装饰罐（不可拆卸）3m（10'）IP65

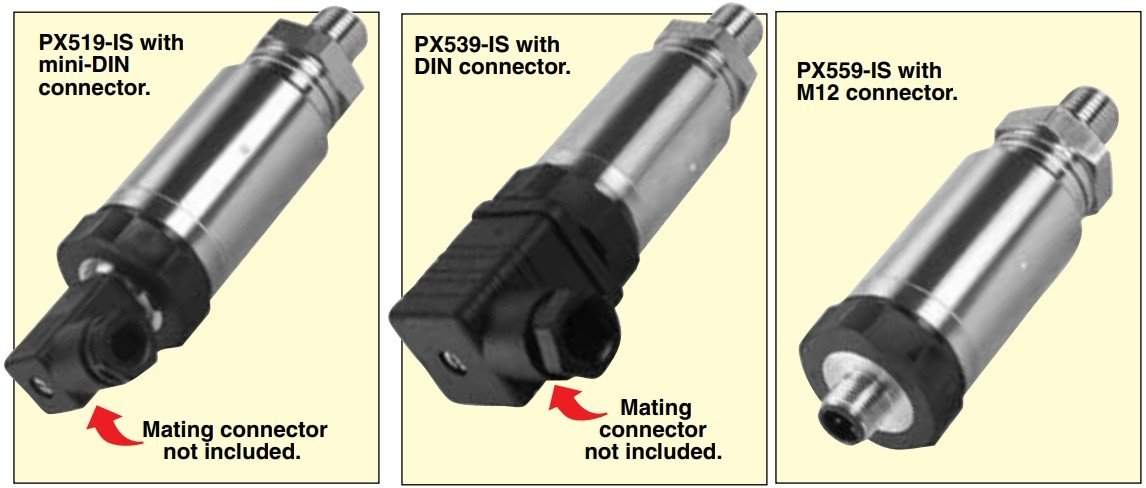

19PX519mini-DIN连接器（不包括配套连接器）IP65
29PX529扭锁6针连接器IP65
39PX539DIN连接器（不包括配套连接器）IP65
49PX549玻璃-金属密封焊针IP65
59PX559M12连接器、M12电缆单独出售IP65

订购示例:

PX509C-100GC21S，2 m (6 电缆终端1/2 NPT导管接头100 psig范围，4至20 mA输出，FM本质安全额定值。

PX509CP-1.0KGC21S，2 m (6)电缆终端带1/2 NPT导管接头带侧面可及的装饰槽,1000 psig范围，4至20 mA输出，FM本质安全等级。

PX519-005AC21S，迷你DIN连接器(不包括配套连接器)0至5 psi绝对范围，4至20 mA输出，FM本质安全等级。

美国OMEGA本安型压力变送器

复合压力计，真空和大气压力范围4至20mA输出

范围标准型号公制型号
标准公制
复合压力计有关机构批准，请参阅表格
+10 inH2O+25 mbarPX5[**]-10WCGBC2ISPXM5[**]-025HCGBC2IS
+1 psig+70 mbarPX5[**]-001CGBC2ISPXM5[**]-070HCGBC2IS
+2+170 mbarPX5[**]-2.5CGBC2ISPXM5[**]-170HCGBC2IS
25+350 mbarPX5[**]-005CGBC2ISPXM5[**]-350HCGBC2IS
15+1 barPX5[**]-015CGBC2ISPXM5[**]-001BCGBC2IS
真空范围（负表压）有关机构批准，请参阅表格
0 to -10 inHO0 to -25 mbarPX5[**]-10WVC2ISPXM5[**]-025HVC2IS
0 to -1 psig0 to -70 mbarPX5[**]-001VC21SPXM5[**]-070HVC21S
0 to -2.50 to -170 mbarPX5[**]-2.5VC21SPXM5[**]-170HVC21S
0 to -50 to -350 mbarPX5[**]-005VC21SPXM5[**]-350HVC2IS
0 to -150 to -1 barPX5[**]-015VC2ISPXM5[**]-001BVC2IS
气压范围（绝对压力）有关机构批准，请参阅表格
0 to 32 inHg0 to 1100 hPaPX5[**]-32BC2ISPXM5[**]-1100HBC2IS
16 to 32 inHg550 to 1100 hPaPX5[*]-16BC2ISPXM5[**]-550HBC2IS
26 to 32 inHg880 to 1100 hPaPX5[**]-26BC2ISPXM5[**]-880HBC2IS

所有型号均配有5点NIST可溯源校准。

任何电缆或连接器都必须满足其安装环境的要求。安全工程师应指定电缆和连接器。

[**]指定型号电气终端环境等级
09PX509带悬空引线的电缆，2m（6'）IP65
09CPX509C带1/2NPT导管连接器的电缆（无微调电位器，不可拆卸）IP65
09CPPX509CP带1/2NPT导管连接器和侧面可触及的微调电位器的电缆IP65
09CWPX509CW带1/2NPT导管接头的潜水电缆（无微调电位器，不可拆卸）3m（10'）IP65
09CWPPX509CWP潜水电缆，带1/2NPT导管连接器和侧面可触及的装饰罐（不可拆卸）3m（10'）IP65
19PX519mini-DIN连接器（不包括配套连接器）IP65
29PX529扭锁6针连接器IP65
39PX539DIN连接器（不包括配套连接器）IP65
49PX549玻璃-金属密封焊针IP65
59PX559M12连接器、M12电缆单独出售IP65

自定义配置也可用，访问我们在线了解详情。

订购示例：

PX509C-16BC2S，2米(6)电缆端接，带1/2NPT导管接头16至32英寸汞柱气压范围，4至20mA输出，具有FM本安额定值。

PX529C-2.5VC21S，扭锁式6针连接器，0至-2.5 psi真空范围，4至20 mA输出，带FM本质安全等级。

PX549-16HBC21S，玻璃对金属密封焊针，550至1100百帕气压范围，4至20毫安输出与调频本质安全评级。

PX559-001CGBC21S，M12连接器端接1 psi复合压力表范围，12 A8 mA输出(零=12 mA)，具有FM本安等级
