美国OMEGA卫生级压力传感器和变送器PX409S Tri-GripTM 卫生系列

PX409S系列配备11⁄2or2"卫生级接头的微加工硅传感器非常适合食品加工、饮料或生物／制药应用以及工业应用中的压力或水平就地清洁的应用，这些应用需要坚固耐用、精度高的传感器。微加工硅传感元件可提供极其稳定的传感器，使传感器具有异常高的精度(0.08%)和广泛的温度补偿范围(-6.7~85°C(20~185°F))。其模块化结构可实现大多数配置和接头的快速交付。

规格
精度：±0.08%，zui佳直线（综合线性度、滞后性及重复性），复合压力型号仅可正向校准
校准：5测量点NIST可溯源校准，带零点和跨距校正值，沿水平方向校准
零点平衡：通常为满量程的±0.5%，zui大值为±1%（对于量程≤2.5 psi的型号，通常为±1%，zui大值为 ±2%）
跨距设置：通常为满量程的±0.5%，zui大值为±1%（对于量程≤2.5 psi的型号，通常为±1%，zui大值为±2%）
工作温度范围：-15 to 115°C (-5 to 240°F)
补偿温度范围：
   量程≤ 5 psi：4.4 to 60°C (40 ~ 140°F)
   量程> 5 psi：-4 to 85°C(25 ~ 185°F)

温度补偿：
补偿范围内的零点和跨距漂移：
量程≤ 25 psi：
   零点漂移：1.00%
   跨距漂移：0.70%
量程 = 5 psi：
   零点漂移：0.80%
   跨距漂移：0.50%
量程> 5psi：
   零点漂移：0.50%
   跨距漂移：0.50%
26B及26HB气压量程：
   零点漂移：0.90%
   跨距漂移：0.50%

外壳和输出终端之间的zui小隔离：100M Ω @ 50 Vdc
压力循环：至少100万
长期稳定性（1年）：通常为满量程的±0.1%
冲击：50 g，11 ms半正弦波冲击（测试条件下）
振动：±20 g（测试条件下）
带宽：DC ~ 1 kHz（常规）
响应时间：<1 ms
填充液体：NEOBEE M5食品级
遵循CE规定和3A卫生标准74- 05认证：满足针对工业场所的工业辐射和抗干扰标准IEC61326
环境保护：IP65 或 IP67，取决于电气终端
额定压力：1½"和2" Tri–GripTM（可与Tri–Clamp®兼容）
接头：600 psi使用合适的夹钳
超压：额定压力的4倍至zui大额定法兰压力
二层安全壳：额定压力的6倍至zui大压力2,000 psi（非夹钳中）
接液部件：316L不锈钢
重量：285 g (10 oz)

卫生计压力传感器表压和绝dui压力量程

10 mV/V输出

可提供11 ⁄2或2" Tri-GripTM接头

全不锈钢结构

高度稳定的硅传感元件

3A认证

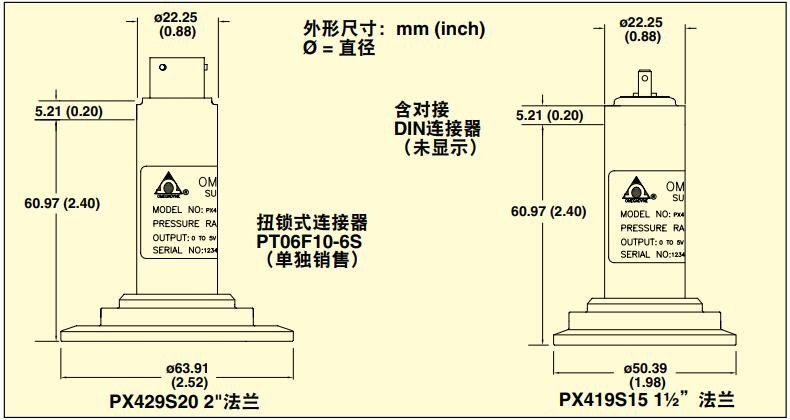

订货信息：

[*]选择如下电气终端（无额外费用）

0(PX409S)=2m(6')电缆**

1(PX419S)=微型DIN连接器（配备对接连接器）

2(PX429S)=扭锁式连接器（对接连接器PT06F10-6S单独销售）

5(PX459S)=M12连接器（M12电缆单独销售，参见下页上的配件）

**如欲订购，带1⁄2NPT线管接头的连接器，请指定型号PX409CS。

订购示例：

PX409S15-005GV，2m(6')电缆终端，1.5"Tri-Grip接头，量程为5psig，输出为10mV/V。

PX419S20-10WGV，微型DIN连接器，2"Tri-Grip接头，量程为10inH2O，输出为10mV/V。

PX429S15-050GV，扭锁式连接器，1.5"Tri-Grip接头，量程为50psig，输出为10mV/V。

对接连接器单独销售，编号为PT06F10-6S。

PX459S15-100GV，M12连接器，1.5"Tri-Grip接头，量程为100psig，输出为10mV/V。

复合压力、真空及气压量程(mV/V输出)规格

输出：10 mV/V：比率式，5 ~ 10 Vdc

电源：5 ~ 10 Vdc

精度：±0.08% BSL（综合线性度、滞后性及重复性），复合压力型号仅可正向校准

复合压力、真空及气压量程(mV/V输出)订货信息：

[*] 选择如下电气终端（无额外费用）

0 (PX409S) = 2 m (6')电缆（带悬空引线）

1 (PX419S) = 微型DIN连接器（配备对接连接器）

2 (PX429S) = 扭锁式连接器（对接连接器PT06F-10S单独销售）

5 (PX459S) = M12连接器（M12电缆单独销售，参见上述表格中的配件）

如欲订购，带1 ⁄2 NPT线管接头的连接器，请指定型号PX409CS。

订购示例：

PX409S15-015CGV， 电缆终端，15" Tri-grip接头，量程为±15 psig，输出为10 mV/V。

PX459S20-001VV， M12终端，2" Tri-grip接头，量程为0 ~ -1 psi（真空），输出为10 mV/V。

PX419S15-16HBV， 微型DIN连接器，1.5" Tri-grip 接头，校准范围为550 ~ 1,100 hPa，输出为10 mV/V。

配件

M12C-PVC-4-S-F-5：PVC电缆，一端为直线型4针M12 母连接器，另一端为悬空引线，长5 m (16.4')，适用于PX459

M12C-PVC-4-R-F-5：PVC电缆，一端为直角型4针M12母连接器，另一端为悬空引线，长5 m (16.4')，适用于PX4599

PT06F10-65：用于PX429的扭锁式连接器

表压和绝dui压力量程0~5或0~10 Vdc输出规格

输出／电源：

0 ~ 5 Vdc：10 ~ 30 Vdc

0 ~ 10 Vdc：15 ~ 30 Vdc

精度：±0.08% BSL（综合线性度、滞后性及重复性），复合压力型号仅可正向校准

表压和绝dui压力量程0~5或0~10 Vdc输出订货信息：

[*] 选择如下电气终端（无额外费用）

0 (PX409S) = 2 m (6')电缆**

1 (PX419S) = 微型DIN连接器（配备对接连接器）

2 (PX429S) = 扭锁式连接器（不含对接连接器PT06F10-6S）

5 (PX459S) = M12连接器（M12电缆单独销售，参见下页上的配件）

** 如欲订购，带1 ⁄2 NPT线管接头的连接器，请指定型号PX409CS.

如欲订购，输出为0 ~ 10 Vdc的型号，将“5V”更改为“10V”即可，无额外费用。

订购示例：

PX409S15-005G5V， 2 m (6')电缆终端，1.5" Tri-Grip接头，量程为5 psig，输出为0 ~ 5 Vdc。

PX419S20-10WG5V， 微型DIN连接器，2" Tri-Grip接头，量程为10 inH2O，输出为0 ~ 5 Vdc。

PX429S15-050G10V， 扭锁式连接器，1.5" Tri-Grip接头，量程为50 psig，输出为0 ~ 10 Vdc，对接连接器单独销售，编号为 PT06F10-6S。

PX459S15-100G5V， M12连接器，1.5" Tri-Grip接头，量程为100 psig，输出为0 ~ 5 Vdc。

复合压力、真空及气压量程（放大电压输出）规格

输出／电源：

0 ~ 5 Vdc：10 ~ 30 Vdc

0 ~ 10 Vdc：15 ~ 30 Vdc

精度：±0.08% BSL（综合线性度、滞后性及重复性），复合压力型号仅可正向校准

复合压力、真空及气压量程（放大电压输出）订货信息：

[*] 选择如下电气终端（无额外费用）

0 (PX409S) = 2 m (6')电缆（带悬空引线）

1 (PX419S) = 微型DIN连接器（配备对接连接器）

2 (PX429S) = 扭锁式连接器（对接连接器PT06F-10S单独销售）

5 (PX459S) = M12连接器（M12电缆单独销售，参见上述表格中的配件）

如欲订购，带1 ⁄2 NPT线管接头的连接器，请指定型号PX409CS.

如欲订购，输出为0 ~ 10 Vdc的型号，将“5V”更改为“10V”即可，无额外费用。

订购示例：

PX409S15-015CG5V， 电缆终端，1.5" Tri-grip接头，量程为±15 psig，输出为0 ~ 5 Vdc。

PX459S20-001V5V， M12终端，2" Tri-grip接头，量程为0 ~ -1 psi（真空），输出为0 ~ 5 Vdc

PX419S15-16HB10V， 微型DIN终端，1.5" Tri-grip接头，校准范围为550 ~ 1100 hPa，输出为0 ~ 10 Vdc。

配件

M12C-PVC-4-S-F-5：PVC电缆，一端为直线型4针M12母连接器，另一端为引线，长5 m (16.4')，适用于PX459

M12C-PVC-4-R-F-5：PVC电缆，一端为直角型4针M12母连接器，另一端为引线，，长5 m (16.4’)，适用于PX459

PT06F10-65：用于PX429的扭锁式连接器

表压和绝dui压力量程（4至20 mA）

订货信息：

[*] 选择如下电气终端（无额外费用）

0 (PX409S) = 2 m (6')电缆**

1 (PX419S) = 微型DIN连接器（配备对接连接器）

2 (PX429S) = 扭锁式连接器（对接连接器PT06F10-6S单独销售）

5 (PX459S) = M12连接器（M12电缆单独销售，参见下页上的配件）

如欲订购，带1 ⁄2 NPT线管接头的连接器，请指定型号PX409CS.

订购示例：

PX409S15-005GI， 2 m (6')电缆终端，1.5" Tri-Grip接头，量程为5 psig，输出为4 ~ 20 mA。

PX419S20-10WGI， 超小型DIN连接器，2" Tri-Grip接头，量程为10 inH2O，输出为4 ~ 20 mA。

PX429S15-050GI， 扭锁式连接器，1.5" Tri-Grip接头，量程为50 psig，输出为4 ~ 20 mA，对接连接器单独销售，编号为 PT06F10-6S。

PX459S15-100GI， M12连接器，1.5" Tri-Grip接头，量程为100 psig，输出为4 ~ 20 mA

卫生级压力变送器

复合压力、真空及气压量程规格

输出／电源：

输出：4 ~ 20 mAdc

电源：9 ~ 30 Vdc[温度高于 105°C (229°F) 时为 9 ~ 20 Vdc]，zui大环路电阻 Ω = (Vs-9) x 50

精度：±0.08% BSL（综合线性度、滞后性及重复性），复合压力型号仅可正向校准

美国OMEGA压力传感器订货信息：

[*] 选择如下电气终端（无额外费用）

0 (PX409S) = 2 m (6')电缆（带悬空引线）

1 (PX419S) = 微型DIN连接器（配备对接连接器）

2 (PX429S) = 扭锁式连接器（对接连接器PT06F-10S单独销售）

5 (PX459S) = M12连接器（M12电缆单独销售，参见上述表格中的配件）

如需1 ⁄2 NPT线管连接器，订购型号PX409CS

还可提供定制配置，具体请留言咨询广州市赛拓仪器科技有限公司。

订购示例：

PX409S15-015CGI， 电缆终端，15" Tri-grip接头，量程为±15 psig，输出为4 ~ 20 mA。

PX459S20-001VI， M12终端，2" Tri-grip接头，量程为0 ~ -1 psi（真空），输出为4 ~ 20 mA。

PX419S15-16HBI， 微型DIN终端，1.5" Tri-grip接头，校准范围为550 ~ 1100 hPa，输出为4 ~ 20 mA。
