产品时间:2025-08-15 16:50
简要描述:
原装进口美国OMEGA高精度毫伏输出压力传感器PX01_PXM01系列,0.05%线性度,高工作温度163℃(325℉),5点NIST可溯源校准,3 mV/V输出,全不锈钢结构,分流校准,可快速设置系统,适用于恶劣环境...
omega的PX01是一种非常高精度的,30毫伏输出工业压力传感器。全不锈钢结构和密封的外壳制作它适用于恶劣的环境。PX01具有工作范围广,范围广补偿范围广,性能优异温度补偿,提供在恶劣的应用中保持稳定的读数。它有表压、密封或绝对型号以及psi或psi度量范围。NPT或7.16-20 O形圈压力接头也可用,也一样连接器或电缆电气终端。
PX01现在配备高速(高达1000 rdgs/sec)直插式USB放大器。添加后缀-IN-USBH。有关定价,请参阅下面的零件编号生成器。
规格
mV/V输出
激励:10 Vdc(至大15 Vdc)
输出:3 mV/V±0.25%
输入电阻:350 ±10 Ω
输出电阻:350 ±10 Ω
零点平衡:1.0% FS
线性度:±0.05% FS
滞后:±0.05% FS
重复性:±0.05% FS
分流校准:校准表上指定的值
传感元件:4主动臂桥,在密封室中使用厚膜应变计
工作温度范围:-73至163℃(-100至325℉)
补偿温度范围:16至71℃(60至160℉)
热效应:
量程:0.0015% rdg/℉
零点:0.0015% FS/℉
耐压:额定压力的150%
爆破压力:额定压力的300%
接液部件:17-4 PH SS

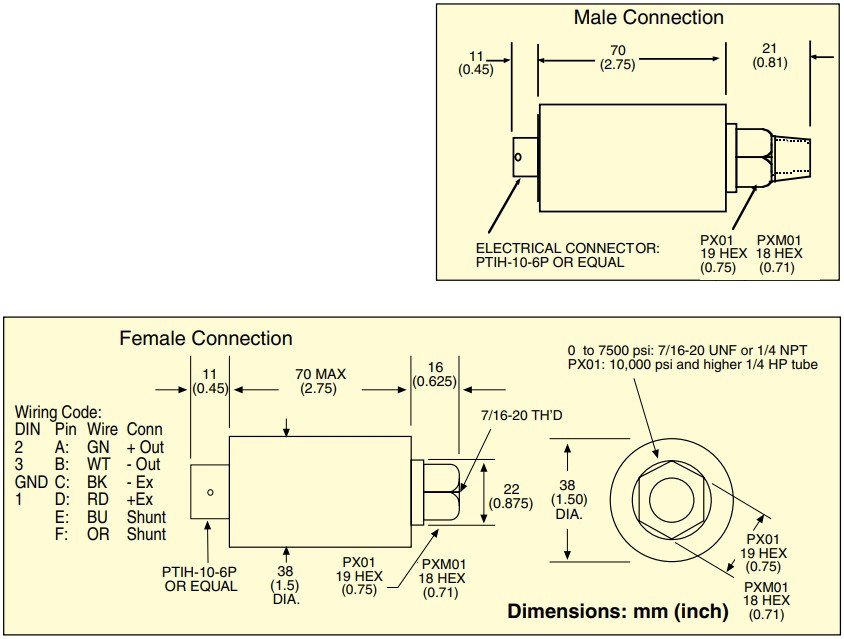

压力端口:
范围<10,000 psi:K型:7/16-20 UNF内螺纹;C型:1/4 NPT外螺纹;
量程≥10,000 psi:S型:1/4“ HP管
也可提供:1/4-18 NPT内螺纹或7/16-20 UNF外螺纹
电气连接:
”1“型:PT1H-10-6P或同等
”0“型:3m(10')电缆
配套连接器:PT06F10-6S(不包括在内)
重量:255克(9盎司)
PX01还提供公制配置,带有G1/4或G1/8端口,压力范围为0-700 mbar至0-400 bar。请参阅PXM01了解完整详情,或联系我们的压力部门了解更多信息。
标准型号订货信息:
7/16-20-F型号 | 1/4 NPT-M型号 | 范围 | 兼容的仪表* | |
连接器样式–绝对压力(所有量程均提供绝对压力) | ||||
PX01K1-015AV | PX01C1-015AV | 0 to 15 psi | 0 to 1.0 bar | DP41-S, DP25B-S |
PX01K1-020AV | PX01C1-020AV | 0 to 20 psi | 0 to 1.4 bar | DP41-S, DP25B-S |
PX01K1-025AV | PX01C1-025AV | 0 to 25 psi | 0 to 1.7 bar | DP41-S, DP25B-S |
PX01K1-050AV | PX01C1-050AV | 0 to 50 psi | 0 to 3.4 bar | DP41-S, DP25B-S |
连接器样式–表压(所有范围也可提供密封表压) | ||||
PX01K1-010GV | PX01C1-010GV | 0 to 10 psi | 0 to 0.69 bar | DP41-S, DP25B-S |
PX01K1-015GV | PX01C1-015GV | 0 to 15 psi | 0 to 1.0 bar | DP41-S, DP25B-S |
PX01K1-050GV | PX01C1-050GV | 0 to 50 psi | 0 to 3.4 bar | DP41-S, DP25B-S |
PX01K1-075GV | PX01C1-075GV | 0 to 75 psi | 0 to 5.2 bar | DP41-S, DP25B-S |
PX01K1-100GV | PX01C1-100GV | 0 to 100 psi | 0 to 6.9 bar | DP41-S, DP25B-S |
PX01K1-200GV | PX01C1-200GV | 0 to 200 psi | 0 to 13.8 bar | DP41-S, DP25B-S |
PX01K1-300GV | PX01C1-300GV | 0 to 300 psi | 0 to 20.7 bar | DP41-S, DP25B-S |
PX01K1-500GV | PX01C1-500GV | 0 to 500 psi | 0 to 34.5 bar | DP41-S, DP25B-S |
PX01K1-1KGV | PX01C1-1KGV | 0 to 1000 psi | 0 to 68.9 bar | DP41-S, DP25B-S |
PX01K1-1.5KGV | PX01C1-1.5KGV | 0 to 1500 psi | 0 to 103 bar | DP41-S, DP25B-S |
PX01K1-2KGV | PX01C1-2KGV | 0 to 2000 psi | 0 to 138 bar | DP41-S, DP25B-S |
PX01K1-3.5KGV | PX01C1-3.5KGV | 0 to 3500 psi | 0 to 241 bar | DP41-S, DP25B-S |
PX01K1-5KGV | PX01C1-5KGV | 0 to 5000 psi | 0 to 345 bar | DP41-S, DP25B-S |
PX01K1-7.5KGV | PX01C1-7.5KGV | 0 to 7500 psi | 0 to 517 bar | DP41-S, DP25B-S |
PX01S1-10KGV | PX01S1-10KGV | 0 to 10,000** psi | 0 to 689 bar | DP41-S, DP25B-S* |
PX01S1-20KGV | PX01S1-20KGV | 0 to 20,000** psi | 0 to 1379 bar | DP41-S, DP25B-S* |
PX01S1-30KGV | PX01S1-30KGV | 0 to 30,000** psi | 0 to 2068 bar | DP41-S, DP25B-S* |
配有5点NIST可溯源校准。
*在线访问我们以获取兼容的仪表
**4位仪表,以10为增量计数。
+1/4“ HP卡套管接头
要订购绝压,请将型号中的“G”替换为“A”,并在价格中增加成本
要订购密封表重装置,请将型号中的“G”替换为“S”(无需额外费用)。
公制型号订货信息:
3米电缆型号 | 扭锁连接器型号 | DIN连接器型号 | RANGE | 兼容的仪表* | |
PXM01MD0-001BARGV | PXM01MD1-001BARGV | PXM01MD6-001BARGV | 0 to 1 bar | 0 to 15 psi | DP41-S, DP25B-S |
PXM01MD0-1.60BARGV | PXM01MD1-1.60BARGV | PXM01MD6-1.60BARGV | 0 to 1.60 bar | 0 to 23 psi | DP41-S, DP25B-S |
PXM01MD0-2.50BARGV | PXM01MD1-2.50BARGV | PXM01MD6-2.50BARGV | 0 to 2.50 bar | 0 to 36 psi | DP41-S, DP25B-S |
PXM01MD0-004BARGV | PXM01MD1-004BARGV | PXM01MD6-004BARGV | 0 to 4 bar | 0 to 58 psi | DP41-S, DP25B-S |
PXM01MD0-006BARGV | PXM01MD1-006BARGV | PXM01MD6-006BARGV | 0 to 6 bar | 0 to 87 psi | DP41-S, DP25B-S |
PXM01MD0-010BARGV | PXM01MD1-010BARGV | PXM01MD6-010BARGV | 0 to 10 bar | 0 to 145 psi | DP41-S, DP25B-S |
PXM01MD0-016BARGV | PXM01MD1-016BARGV | PXM01MD6-016BARGV | 0 to 16 bar | 0 to 232 psi | DP41-S, DP25B-S |
PXM01MD0-025BARGV | PXM01MD1-025BARGV | PXM01MD6-025BARGV | 0 to 25 bar | 0 to 363 psi | DP41-S, DP25B-S |
PXM01MD0-040BARGV | PXM01MD1-040BARGV | PXM01MD6-040BARGV | 0 to 40 bar | 0 to 580 psi | DP41-S, DP25B-S |
PXM01MD0-060BARGV | PXM01MD1-060BARGV | PXM01MD6-060BARGV | 0 to 60 bar | 0 to 870 psi | DP41-S, DP25B-S |
PXM01MD0-100BARGV | PXM01MD1-100BARGV | PXM01MD6-100BARGV | 0 to 100 bar | 0 to 1450 psi | DP41-S, DP25B-S |
PXM01MD0-160BARGV | PXM01MD1-160BARGV | PXM01MD6-160BARGV | 0 to 160 bar | 0 to 2321 psi | DP41-S, DP25B-S |
PXM01MD0-250BARGV | PXM01MD1-250BARGV | PXM01MD6-250BARGV | 0 to 250 bar | 0 to 3626 psi | DP41-S, DP25B-S |
PXM01MD0-400BARGV | PXM01MD1-400BARGV | PXM01MD6-400BARGV | 0 to 400 bar | 0 to 5802 psi | DP41-S, DP25B-S |
配备5点NIST可追溯校准功能。
*在线访问我们以获取兼容仪表。
[*]=插入“0”用于3米(10’)电缆,“1”用于扭锁连接器,“6”用于迷你 DIN 连接器。
要订购绝对压力模型,请将型号中的“G”替换为“A”,并添加成本。
要订购密封仪表模型,请将型号中“G”替换为“S”(无额外费用)。
要订购内螺纹,请参见定制配置,请留言/来电联系沟通。
