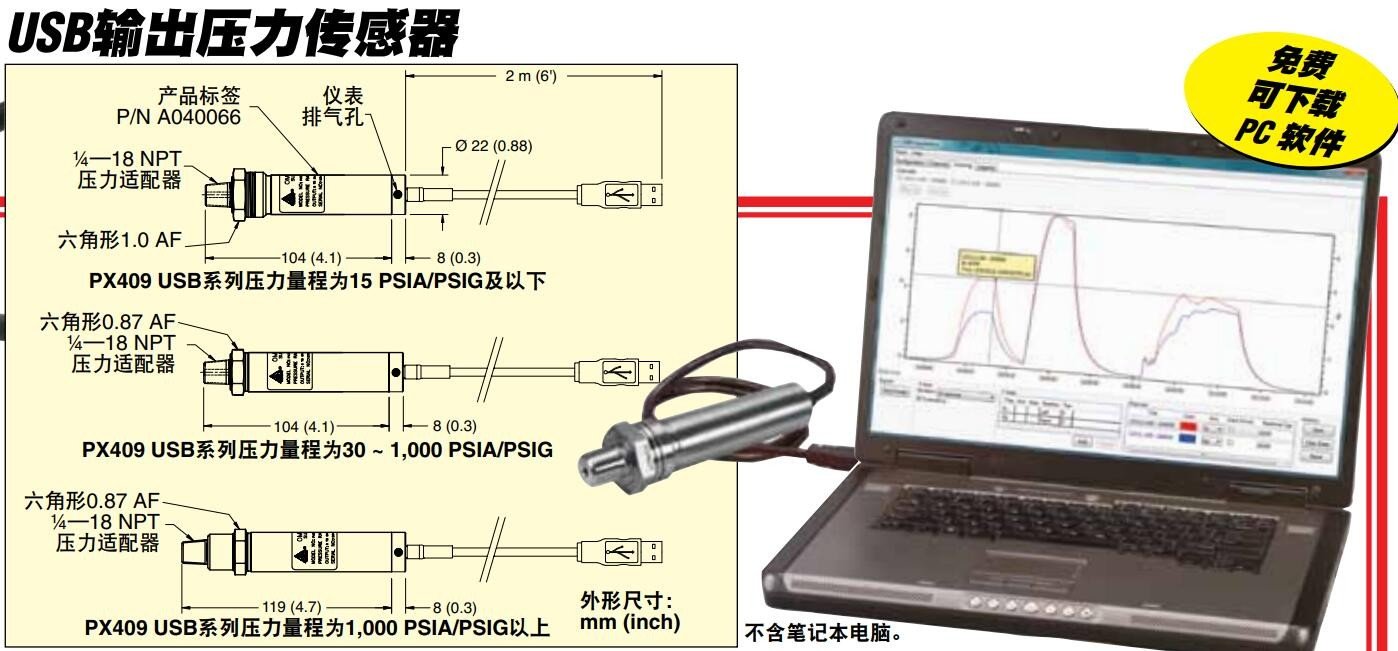

X409 USB系列可直接连接您的计算机。免费赠送的软件使得数据记录和读数制图异常简单。还含有针对常见实验室程序及一些网站应用程序的驱动程序。其微加工硅设计非常适合实验室、测试台中的压力或水平应用，或生物／制药应用以及工业应用，这些应用需要坚固耐用、精度高的传感器。微加工硅传感元件可提供极其稳定的传感器，使传感器具有异常高的精度（通常为±0.08%）和广泛的温度补偿范围(-29 ~ 85°C (-20 ~ 185°F))。其模块化结构可实现大多数配置和接头的快速交付。
规格
精度：通常为0.08% BSL（综合线性度、滞后性和重复性）（zui大值为0.14%BSL）
温度补偿（在补偿范围内）：
跨距校正：量程> 5 psi：±0.5%；量程≤ 5 psi：±1.0%
归零：量程> 5 psi：±0.5%；量程≤ 5 psi：±1.0%
外壳和输出终端之间的zui小隔离：100 MΩ @ 50 Vdc
压力循环：至少100万
长期稳定性（1年）：通常为满量程的±0.1%
模数转换：14位
冲击：50 g，11 mS半正弦波冲击，纵轴及横轴
振动：5-2000-5 Hz，30分钟的周期，曲线 L，jun用标准Mil-Spec 810图514-2-2，纵轴及横轴
带宽：DC ~ 3 Hz（常规）
遵循CE的规定：满足工业辐射和抗干扰标准EN61326
环境保护：IP65
二层an全壳真空和压力：
10 inH2O ~ 5 psi：达1,000 psi
15 ~ 1,000 psi：达3,000 psi
1,500 ~ 5,000 psi：达15,000 psi
二层an全壳绝对压力：
5 ~ 1,000 psi：达6,000 psi
1,500 ~ 5,000 psi：达15,000 psi
接液部件：316L不锈钢
重量：200 g (7 oz)
超压表压：
10 inH2O：10倍量程
1 psi：6倍量程
2.5 psi ~ 3500 psi：4倍量程
5,000 psi：zui大15,000 psi
超压绝对压力：
5 psia：6倍量程
15 psia ~ 3,500 psia：4倍量程
5,000 psia：zui大15,000 psi
工作温度范围：-40 ~ 85°C (-40 ~ 185°F)
补偿温度：
量程> 5 psi：-29 ~ 85°C (-20 ~ 185°F)
量程≤ 5 psi：-17 ~ 85°C (0 ~ 185°F)
PX409 USB系列美国OMEGA压力传感器订货信息
| 量程／分辨率 | 表压型号 | 绝压型号 | |
| psi | bar | ||
| 表压 | |||
| 0~10.00 inH2O | 0~25.00 mb | PX409-10WGUSB | — |
| 0~1.000 | 0~69.00 mb | PX409-001GUSB | — |
| 0~2.500 | 0~172.0 mb | PX409-2.5GUSB | — |
| 0~5.000 | 0~345.0 mb | PX409-005GUSB | — |
| 0~15.00 | 0~1.000 | PX409-015GUSB | PX409-015AUSB |
| 0~30.00 | 0~2.100 | PX409-030GUSB | PX409-030AUSB |
| 0~50.00 | 0~3.400 | PX409-050GUSB | PX409-050AUSB |
| 0~100.0 | 0~6.900 | PX409-100GUSB | PX409-100AUSB |
| 0~150.0 | 0~10.30 | PX409-150GUSB | PX409-150AUSB |
| 0~250.0 | 0~17.20 | PX409-250GUSB | PX409-250AUSB |
| 0~500.0 | 0~34.50 | PX409-500GUSB | PX409-500AUSB |
| 0~750.0 | 0~51.70 | PX409-600GUSB | PX409-600AUSB |
| 0~1000 | 0~69.00 | PX409-1.0KGUSB | PX409-1.0KAUSB |
| 0~1500 | 0~103.0 | PX409-1.5KGUSB | PX409-1.5KAUSB |
| 0~2500 | 0~172.0 | PX409-2.5KGUSB | PX409-2.5KAUSB |
| 0~3500 | 0~241.0 | PX409-3.5KGUSB | PX409-3.5KAUSB |
| 0~5000 | 0~345.0 | PX409-5.0KGUSB | PX409-5.0KAUSB |
| 真空量程（负表压） | |||
| 0~10.00 inH2O | 0~-25.00 mb | PX409-10WVUSB | — |
| 0~-1.00 psi | 0~-69.00 mb | PX409-001VUSB | — |
| 0~-2.500 psi | 0~-172.0 mb | PX409-2.5VUSB | — |
| 0~-5.00 psi | 0~-345.0 mb | PX409-005VUSB | — |
| 0~-15.00 psi | 0~-1.000 | PX409-015VUSB | — |
| 复合压力量程 | |||
| ±10.00 inH2O | ±25.00 mb | PX409-10WCGUSB | — |
| ±1.000 psi | ±69.00 mb | PX409-001CGUSB | — |
| ±2.500 psi | ±172.0 mb | PX409-2.5CGUSB | — |
| ±5.000 psi | ±345.0 mb | PX409-005CGUSB | — |
| ±15.00 psi | ±1.000 | PX409-015CGUSB | — |
| 气压量程（绝压） | |||
| 0~32.00 inHg | 0~1,100 mb | — | PX409-32BUSB |
| 16.00~32.00 inHg | 550.0~1,100 mb | — | PX409-16BUSB |
| 26.00~32.00 inHg | 880.0~1,100 mb | — | PX409-26BUSB |
配备5点校准可追溯的NIST校准证书，可下载的免费PC软件，以及图表软件驱动。
压力传感器订购示例：
PX409-100GUSB, 带USB接口的2 m (6')长电缆，100 psig量程，USB输出。
PX409-16BUSB, 带USB接口的2 m (6')长电缆，16 to 32 英寸汞柱的绝对压力量程，USB输出。
