美国OMEGA工业接液/湿压差变送器PX80_PXM80系列

OMEGA的PX80/PXM80是一款重型湿/湿差速器压力传感器，范围为0-30至0-5000 psi（0-2至0-350 巴）。型号提供3种输出中的任何一种：mV/V、放大0至5 Vdc或4至20 mA。都适用于接口与大多数PLC和基于计算机的控制系统一起使用。一极高的过压能力，为1500 psi或150%容量（以较大者为准）使PX80/PXM80成为极其耐用的传感器。全不锈钢结构，高过压保护在恶劣的工业环境。

规格

mV/V 输出

电气：

   激励：10Vdc（至大15 V）

   输出：2 mV/V标称值

桥阻力：350 Ω

零余额：±1% FSO

5 Vdc输出

电气：

   激励：24至32 Vdc

   输出：0至5 Vdc ±10%可调

零点平衡：0 V ±10%可调

4至20 mA输出

电气：

   激励：10至40 Vdc

   输出：4至20 mA ±0.8 mA可调

至大回路电阻：（输入电压– 12）x 50

零点平衡：4 mA ± 0.4 mA可调

常用规格

性能：

   线性度：±0.25% FSO

   滞后：±0.10% FSO

   重复性：±0.1% FSO

工作温度范围：

   mV/V：-73至163℃（-100至325℉）

   放大温度：-46至107℃（-50至225℉）

补偿温度范围：

   mV/V：17至71℃（60至160℉）

热效应：

   零点：0.009% FSO/℃（mV和5V）

   零点：0.013% FSO/℃（4至20 mA）

量程：0.009%读数/℃

压力：

   管路压力：1500 psi（100 bar）或额定压力的150%，以较大者为准

   爆破压力：至小6000 psi（414 bar）

接液部件：17-4 PH不锈钢和Buna-N O形圈

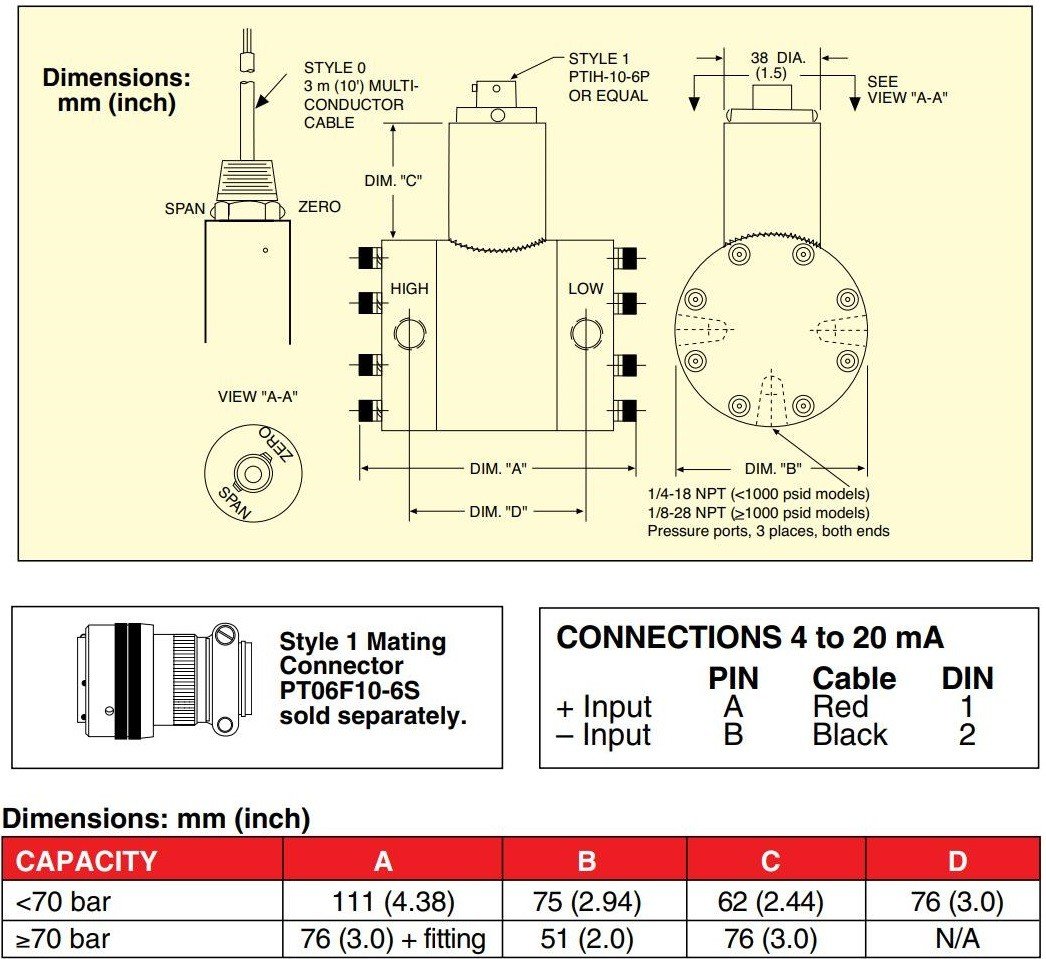

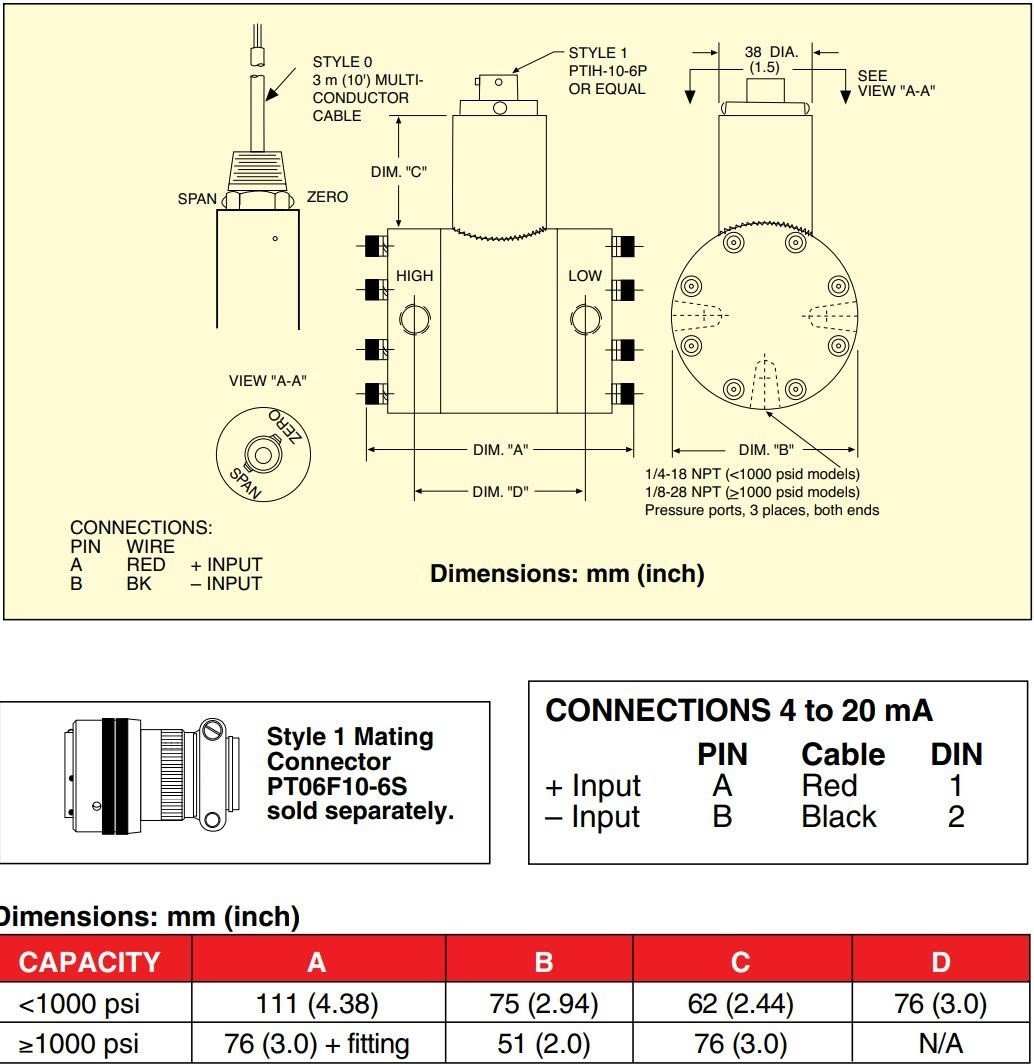

压力端口：参见以下页面的尺寸图

电气端子：

   样式0=3m（10'）电缆

   样式1=PTIH-10-6P（或等效）

   样式5=金属接线盒（仅限4至20 mA输出型号）

   样式6=迷你DIN

配套连接器：

   样式1：PT06F10-6S（单独出售）

   样式6：配对连接器（随附）

重量：5磅

要在电缆型型号上订购额外的电缆，请添加后缀“-（长度以英尺为单位）FT”，并在标准3米（10英尺）长度之外添加每英尺成本。

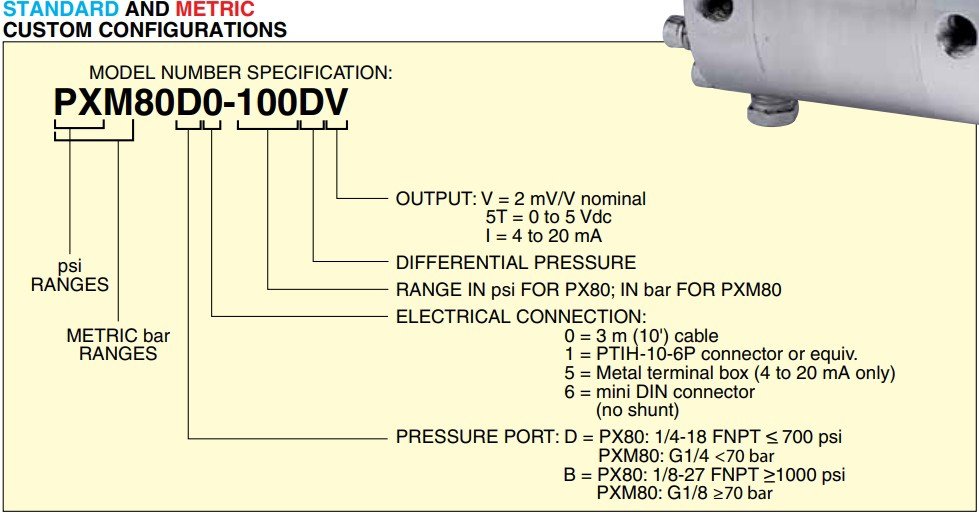

PX80系列4 to 20 mA型号标准型号订货信息：

配有5点NIST可溯源校准。

*在线访问我们以获取兼容的仪表。

[*]插入“0”表示3米（10英尺）电缆，“1”表示扭锁连接器，或“6”表示迷你DIN连接器。

要订购额外的电缆长度，请在型号中添加后缀“（长度以英尺为单位）FT”，并在标准3米（10英尺）长度之外添加每英尺成本。

订购示例：

PX80D0-050DI-25FT，50 psid差分变送器，带7.6m（25'）电缆和1/4-18 NPT接头。

PX80B0-1.5KDI，1500 psid差分变送器，带3m（10'）电缆和1/8-27 NPT接头。

PX80系列4 to 20 mA型号标准型号订货信息：

配有5点NIST可溯源校准。

*在线访问我们以获取兼容的仪表

[*]插入“0”用于3米（10英尺）电缆，“1”用于扭锁连接器，“5”用于金属接线盒或“6”用于微型DIN连接器。

要在电缆样式型号上订购额外的电缆，请添加后缀“-（总长度以米为单位）M”，并在标准3m（10'）长度之外添加成本/米。

订购示例：

PXM80MD0-002BARDI-10M，2 bar范围差动变送器，带G 1/4内螺纹压力接头、10m（32'）电缆和4至20 mA输出。

PXM80MB1-100BARDI，100 bar范围差动变送器，带G 1/8压力接头、扭锁电气连接器和4至20 mA输出。PT06F10-6S，配套连接器（单独出售）。
