美国OMEGA扩散半导体压力变送器PX6000_PXM6000系列

Omega PX6000/PXM6000系列压力传感器可轻松应用于许多应用。这些低成本的传感器体积小、重量轻，安装不需要笨重的结构。用户可以从3种电气终端和6种压力接头中进行选择。该传感器是一个小型[约2.54毫米（0.1英寸）见方]硅芯片，在不锈钢外壳中安装了4个扩散应变计。激光调整电阻器提供温度补偿，并调整零点平衡和量程。

4至20 mA输出可轻松与大多数控制和数据采集系统连接。PX6000/PXM6000使用固态介质隔离以提高可靠性。化学惰性材料的薄膜沉积或生长在芯片表面，以在传感器和压力介质之间提供电气隔离。这些传感器对振动的敏感度较低，在高冲击环境中更可靠，因为薄膜不会增加显着的质量。耐腐蚀性非常出色，并且由于没有凝胶或油柱会变质，因此隔离将保持有效。

应用

汽车测试

研究与开发

工程测试与评估

生产测试

飞行记录仪

发动机监控

地面保障设备

规格：

激励：10至40 Vdc，无稳压

输出：4至20 mA可调±10% FS

负载阻抗（至大）：50 x（V - 10）Ω其中V = 电源电压（至大40 Vdc）

零点平衡：4 mA可调±10% FS

介电隔离电阻：在45 Vdc时，至小100 MΩ，施加在外壳或导电介质与桥式电路之间

传感元件：4有源臂桥接器，使用微机械扩散硅膜片传感器、薄膜介质和介电隔离栅

温度传感器：输出电阻@ 24℃（75℉）900至1500

温度系数：每55.5℃（100℉）至小8%，至大10%

精度：所有量程的综合线性度、滞后性和重复性≤±0.25% FS

工作温度范围：-29至85℃（-20至185℉）

补偿温度范围：-29至85℃（-20至185℉）

热效应：

   量程：FS/℉的≤±0.02%

零点：FS/℉的≤±0.02%

振动灵敏度：在10至2000 Hz（1/2“ D.A.的20 g峰值正弦振动下，输出不得超过0.04% FS/g（15 psi范围）至0.005% FS/g（100 psi及以上）

固有频率：100 psi及以上时大于35 kHz

冲击：100 g，11 ms半正弦波，无损坏

耐压：2倍额定压力不会导致性能变化超过规定的公差

爆破压力：压力范围低于200 psi时为额定压力的3倍，压力范围高于200 psi时为额定压力的2.5倍，不会导致压力传感器破裂

接液部件：316不锈钢，硅，耐热玻璃®，环氧树脂，可伐®合金

电气连接：PTIH-10-6P（标准）或0.6m（2'）电缆或mini-DIN连接器

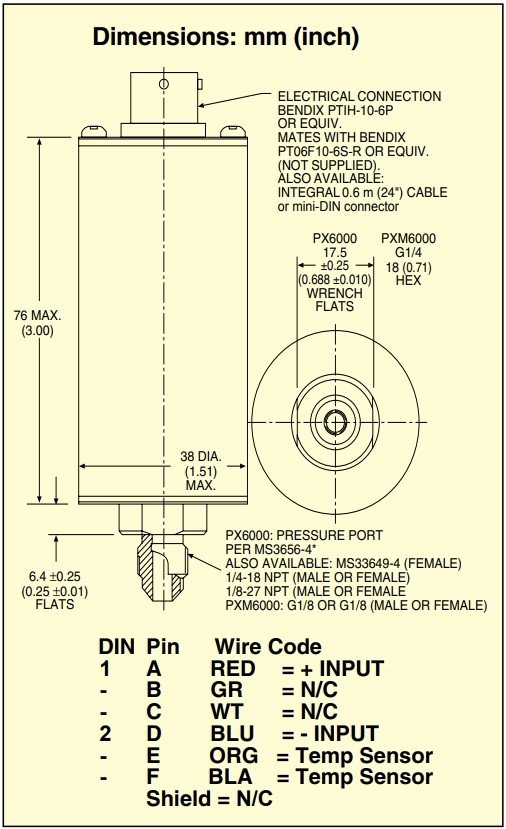

压力端口：见下面的尺寸图

重量：170克（6盎司）（典型值）

配套连接器：PT06F10-6S-R（单独出售）

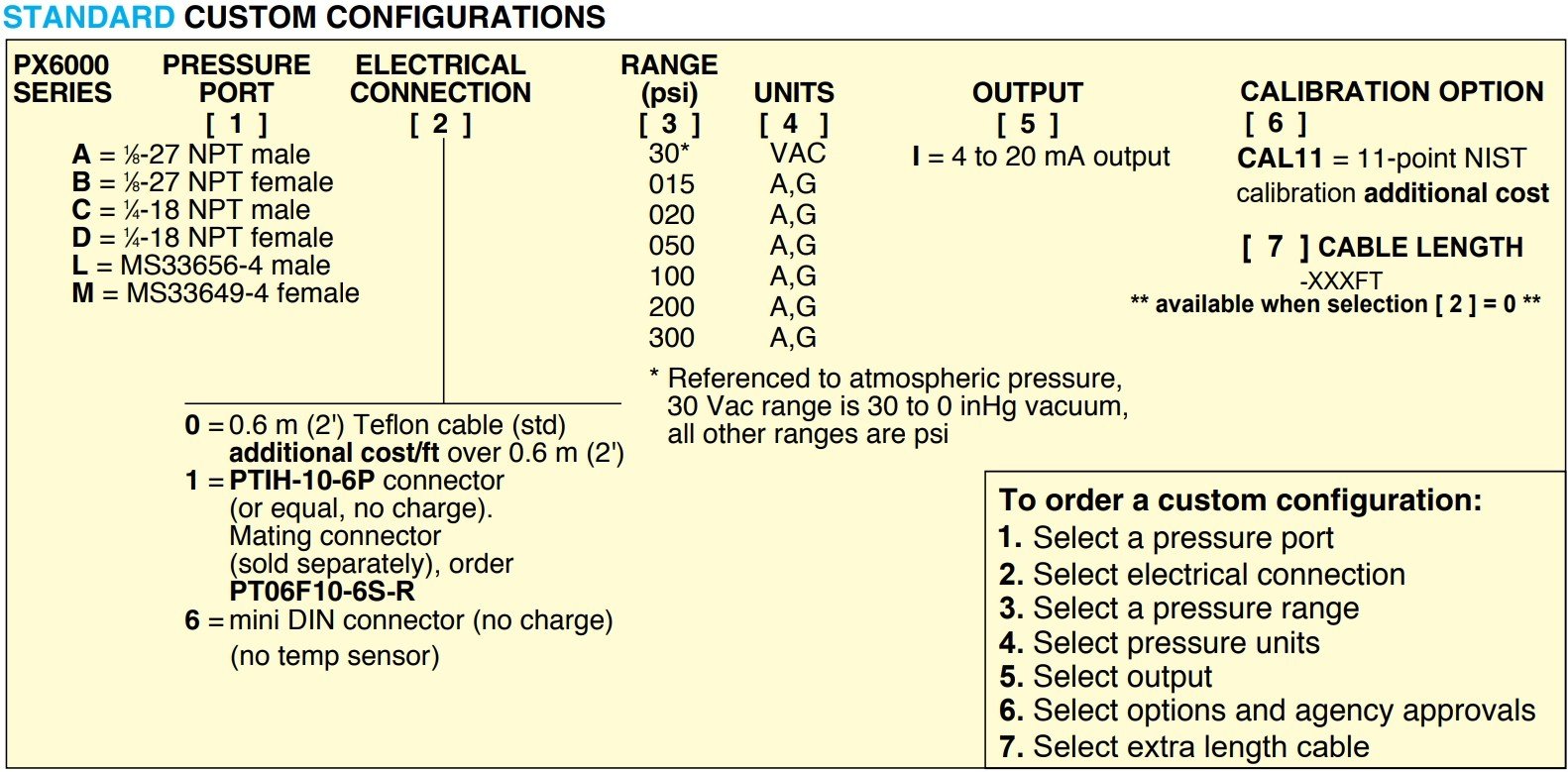

标准型号订货信息：

配有5点NIST可溯源校准。

*在线访问我们以获取兼容的仪表。

[*]=插入“0”表示0.6m（2'）电缆，“1”表示扭锁连接器，“6”表示迷你DIN连接器。

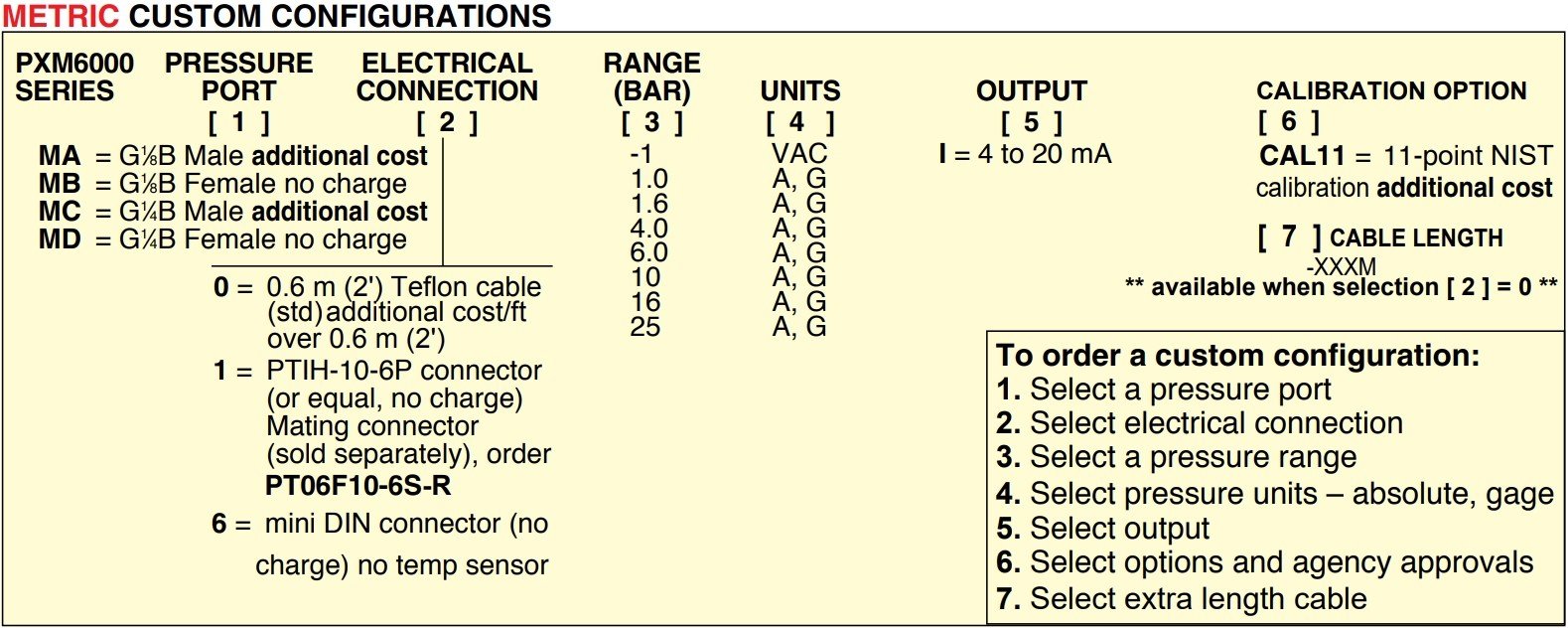

公制型号订货信息：

配有5点校准。

*在线访问我们以获取兼容的仪表。

[*]=插入“0”表示0.6m（2'）电缆，“1”表示扭锁连接器，“6”表示迷你DIN连接器。
