美国OMEGA漫射半导体压力传感器PX6000-MV系列

OMEGA PX6000系列压力传感器可轻松安装到您的设备中应用。这些低成本换能器体积小，重量轻，安装不需要笨重结构。您可以从中选择3电气终端和6压力接头。传感器是一个小[约2.54厘米（0.1“）]正方形具有4扩散应变的硅芯片量具，安装在不锈钢中钢壳。激光调整电阻器提供温度补偿并调整零点平衡和跨度。30 mV全范围输出为与大多数放大器兼容和数据采集系统。

PX6000使用固态介质隔离，提高可靠性。化学惰性薄膜材料沉积或生长在上面芯片表面提供电气性能传感器和压力介质。传感器是对振动不太敏感，并且在高冲击下更可靠环境。耐腐蚀性是出色的，隔离将保持有效，因为有没有凝胶或油柱会变质。

PX6000还提供公制配置，带有G1/4或G1/8端口，以及压力范围从0-1到0-25 bar的型号。请查看PXM6000了解完整详情，或联系广州市赛拓仪器科技有限公司了解更多信息。

规格
电气
激励：10 Vdc
输出：3 mV/V ± 10%
输入电阻：至小2000 Ω

输出电阻：至小1000 Ω，至大1500 Ω

零点平衡：0 mV ±5% FSO
介电隔离电阻：在50 Vdc时，至小100 MΩ施加在外壳或导电介质与桥式电路之间

传感元件：使用微机械扩散硅膜片传感器、薄膜介质和介电隔离栅的4有源臂桥

温度传感器：输出电阻@ 24℃（75℉）900至1500 Ω
温度系数：每55.5℃（100℉）性能至小8%，至大10%
精度：线性度、滞后和可重复性相结合≤±0.25% FS，适用于所有量程

环境

   工作温度范围：-54至150℃（-65至300℉）

   补偿温度范围：-54至121℃（-65至250℉）
热效应：

   量程：FS/℉的≤±0.02%

   零点：FS/℉的≤±0.02%

振动灵敏度：在10 Hz至2000 Hz（1/2“ D.A.）的35g峰值正弦振动下，15 psi范围的输出不得超过0.04% FS/g，100 psi及以上
固有频率：大于35 kHz，100 psi及以上
冲击：100 g，11 ms半正弦波无损坏
耐压：2倍额定压力不会导致性能变化超出规定的公差
爆破压力：200 psi以下压力范围为3倍额定压力，2.5 psi以上压力为200倍额定压力不会导致压力传感器<B160破裂</b160>>

机械

接液部件：316不锈钢，氮化硅，耐热玻璃®，环氧树脂，可伐®合金

电气连接：

   标准：PTIH-10-6P

   可选：0.6 m（2'）电缆或4针焊接端子接头
压力端口：

   标准：MS33656-4公

   可选：MS33649-4内螺纹，1/4-18或1/8-27 NPT外螺纹或内螺纹
重量：至大4盎司，不包括压力接头和电气连接
配套连接器：PTS06A-10-6S（不包括在内）

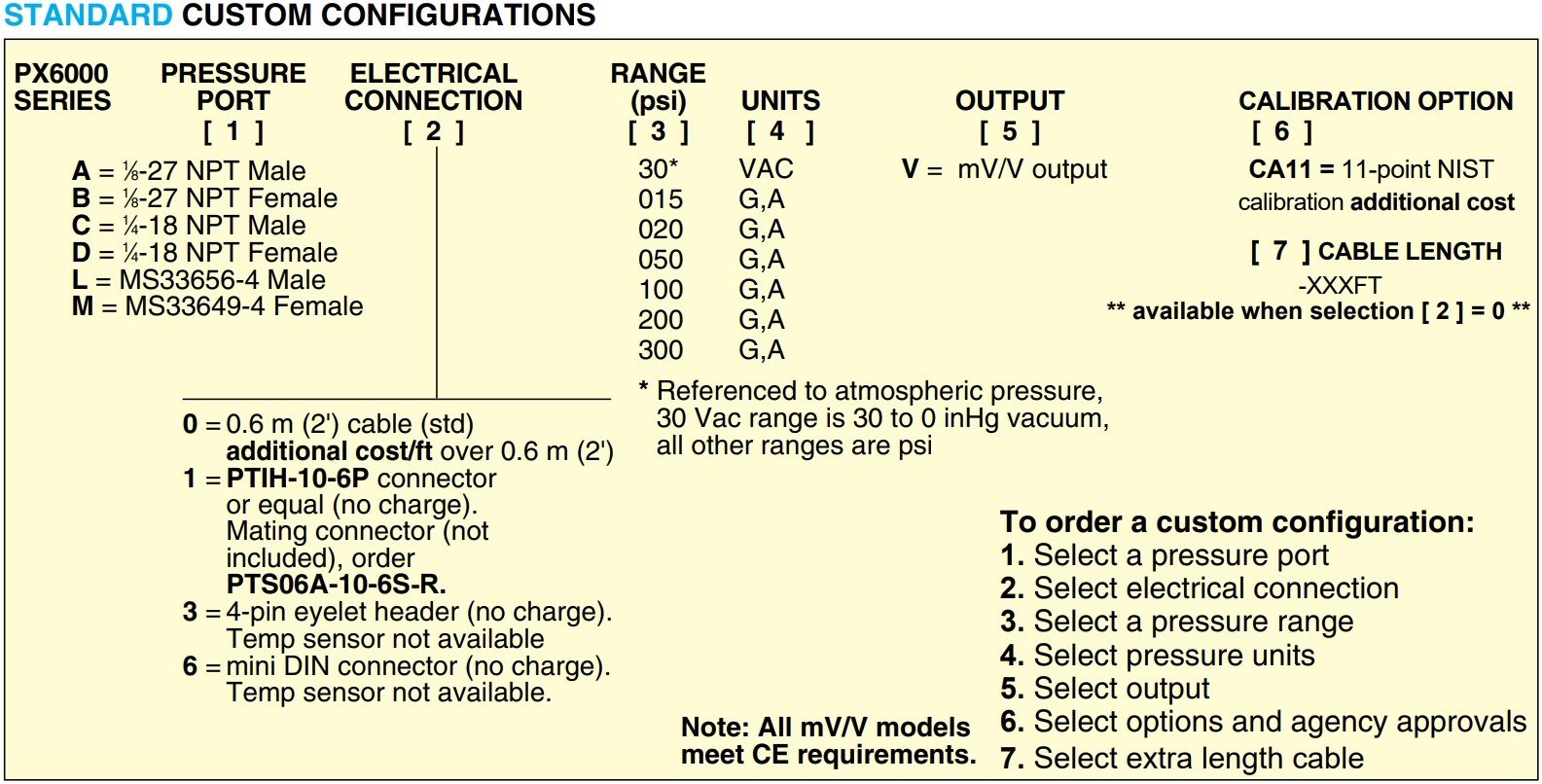

标准型号订货信息：

配有5点NIST可溯源校准。

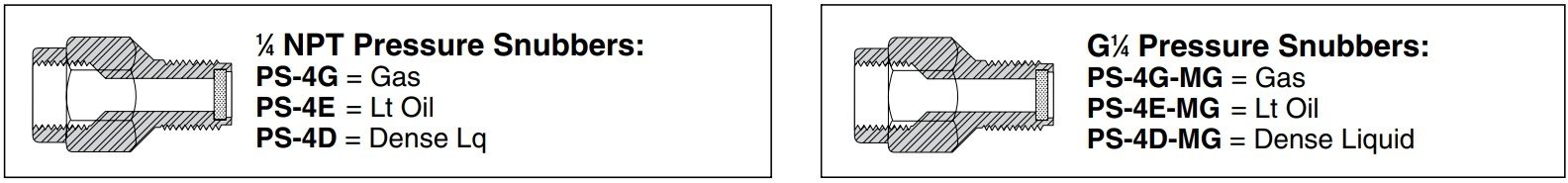

*在线访问我们以获取兼容的仪表。

配件：PTS06A-10-6S-R，用于PX6000装置的配接连接器，带PTIH-10-6P电气连接

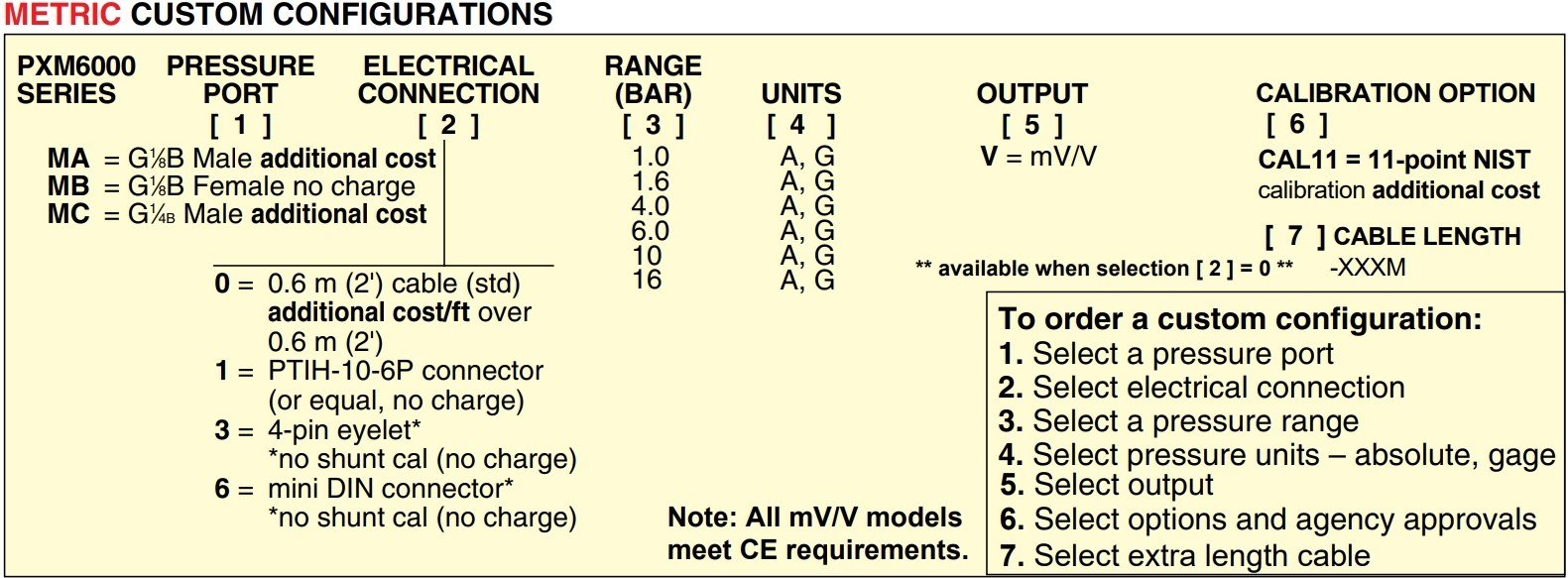

公制型号

配有5点NIST可溯源校准。

*在线访问我们以获取兼容的仪表。

[*]=插入“0”表示0.6m（2'）电缆，插入“6”表示迷你DIN连接器。
