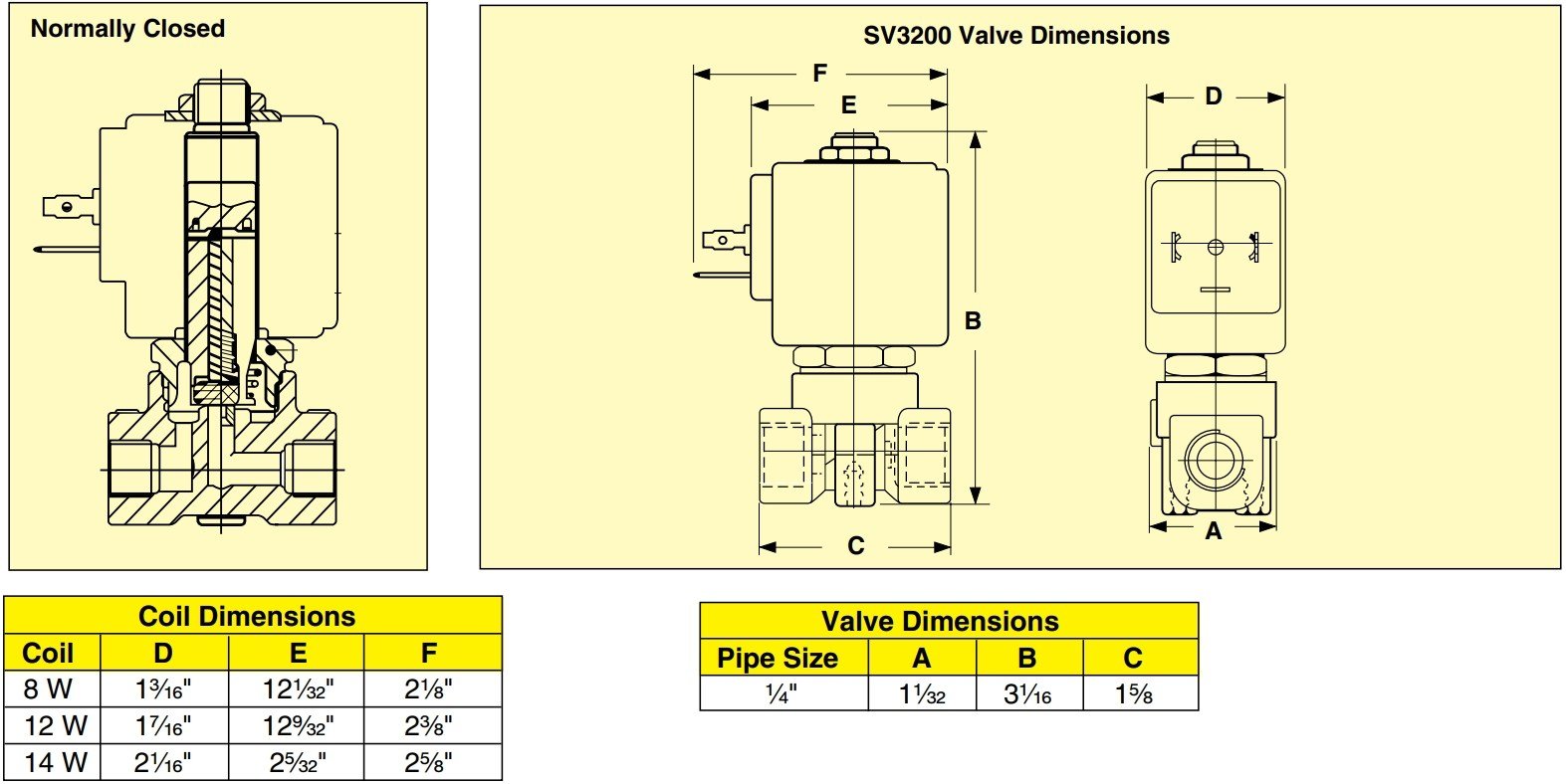

SV3200系列2通电磁阀阀门是直动式阀门采用不锈钢结构和PTFE密封材料。温度范围-40至182℃（-40至360℉）是中性介质的理想选择，例如压缩空气、惰性气体、水和合成油。电气连接选项包括1/2“导管塞或应力消除装置连接器。
规格：
安装位置：任何（至好是直立的电磁阀系统）
至高工艺温度：137℃（280℉）由于FKM O型圈
至高环境温度：取决于线圈（参见线圈的额定值）
电压容差：±10%
开场时间（毫秒）：
AC：10 to 20
DC：20 to 80取决于孔口和压力
闭合时间（毫秒）：交流和直流：大约20至30
Cycling Rate：Approx. 1000 cpm
占空比：连续（100%）
线圈成型材料：
黑色聚酯纤维(Class F)：SV8COIL-115AC，SV8COIL-24DC/60HZ，SVCOIL-24AC/50 to 60HZ，SV8COIL-220AC
黑色聚酰胺(Class F)：SV8COIL-12DC, SV8COIL-24DC, all 12 W coils
黑色聚苯硫醚(Class H)：SV8COIL-115/60HZ
黑色环氧树脂(Class H)：All 14 W coils
结构材料
| 主体 | 黄铜 | 316不锈钢 |
| Armature Tube | Stainless steel 300 | Stainless steel 300 |
| Fixed Core | Stainless steel 400 | Stainless steel 400 |
| Plunger | Stainless steel 400 | Stainless steel 400 |
| Spring | Stainless steel 300 | Stainless steel 300 |
| Shading Ring | Copper | Gold-Plated Copper |
| Orifice | Brass | 316 SS |
线圈规格
| Watt | Inrush VA | Holding VA |
| 8.0 | 25.0 | 14.0 |
| 14.0 | 43.0 | 27.0 |
订货信息：
| 型号 | 管道 尺寸† | 孔口 尺寸 | CV 流量 系数 | 线圈 | 工作压力 | |||
| 标准 | 选项 | Min psi | M.O.P.D. | |||||
| AC psi | DC psi | |||||||
| SV3201 | ¹/₄" | ³/₃₂" | 0.22 | 8W | 0 | 200 | 130 | |
| 12 or 14W | 435 | 360 | ||||||
| SV3202 | ¹/₄" | ¹/₈" | 0.28 | 8W | 145 | 85 | ||
| 12 or 14W | 360 | 245/290‡ | ||||||
| SV3203 | ¹/₄" | ⁵/₃₂" | 0.35 | 8W | 85 | 25 | ||
| 12 or 14W | 220 | 85/115‡ | ||||||
| SV3204 | ¹/₄" | ⁷/₃₂" | 0.63 | 8W | 50 | 15 | ||
| 12 or 14W | 100 | 30/70‡ | ||||||
* 至大工作压差。
‡ 如图所示，12 W/14 W 的额定值。
† BSP 线程。在大多数情况下，BSP 和 NPT 在这种尺寸下是可以互换的。
配件
| 连接 | |
| SV-CGC | 电缆夹具连接器 |
| SV-CC | ¹/₂" 导管连接器 |
| 线圈 | |
| SV8COIL-115AC | Replacement 8 W coil for 110 to 120 Vac/50 to 60 Hz 154℃ (310℉) (Class F) |
| SV8COIL-12DC | 8 W coil for 12 Vdc 154℃ (310℉) (Class F) |
| SV8COIL-24DC | 8 W coil for 24 Vdc 154℃ (310℉) (Class F) |
| SV8COIL-24AC/60HZ | 8 W coil for 24 Vac/50 to 60Hz 182℃ (360℉) (Class F) |
| SV8COIL-220AC | 8 W coil for 220 to 240 Vac/50 to 60 Hz 154℃ (310℉) (Class F) |
| SV8COIL-115/60HZ | 8 W coil for 115 Vac/60 Hz 182℃ (360℉) (Class H) |
| SV12COIL-120/60HZ | 12 W coil for 120 Vac/60 Hz 154℃ (310℉) (Class F) |
| SV12COIL-12DC | 12 W coil for 12 Vdc 154℃ (310℉) (Class F) |
| SV12COIL-24DC | 12 W coil for 24 Vdc 154℃ (310℉) (Class F) |
| SV14COIL-24DC | 14 W coil for 24 Vdc 182℃ (360℉) (Class H) |
| SV14COIL-24/50-60HZ | 14 W coil for 24 Vdc/50 to 60Hz 182℃ (360℉) (Class H) |
| SV14COIL-12DC | 14 W coil for 12 Vdc 182℃ (360℉) (Class H) |
配有操作手册、8 W 线圈和电缆手柄连接器。
