应用：
标准长度、1⁄4"的棒式双金属温度计；#20线规热电偶元件；无铠装玻璃液体温度计；其他直径不超过0.252" 的感温元件。
连接件尺寸：
标配1⁄2、3⁄4和1 NPT管螺纹。可按要求提供其他螺纹尺寸。
材质：
铜(ASTM B-16)，碳钢(C-1018)，A.I.S.I. 304和A.I.S.I. 316不锈钢，Monel®。可按要求提供特殊材质的套管，价格另计。
帽和铰链选择：
如需铜质帽，请在所订购产品的型号后添加后缀 “-CC-Brass”，需付额外费用。
如欲订购304不锈钢帽，请在产品的型号后增加后缀 “-CC”，需付额外费用。
260L系列—绝热材料加长型
† NPSM内管螺纹可同时适用于NPT和NPS外螺纹。
订货型号及参数：

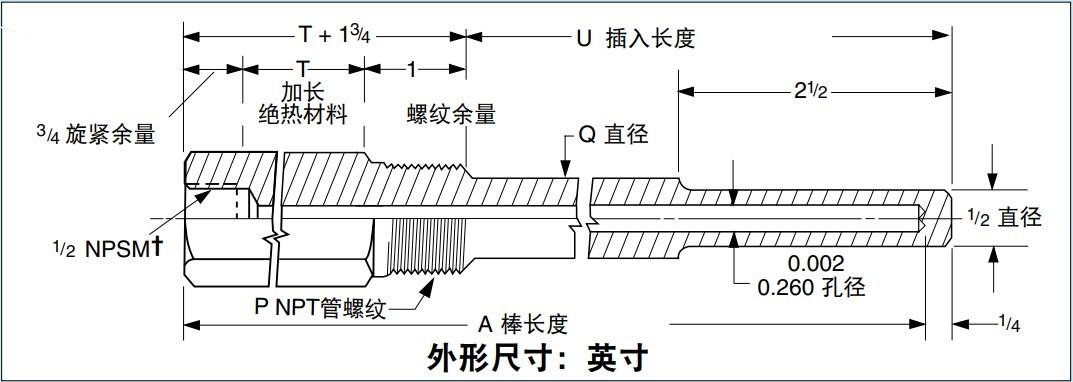

| 外螺纹 P | 型号 | 棒 长度 A | 插入 长度 U | 外套管T | 柄径 Q |
| 1/2 NPT管螺纹 | 1/2-260L-U21/2-(*) | 6 | 2 1⁄2 | 2 | - |
| 1/2-260L-U41/2-(*) | 9 | 4 1⁄2 | 3 | 5⁄8 | |
| 1/2-260L-U71/2-(*) | 12 | 7 1⁄2 | 3 | 5⁄8 | |
| 1/2-260L-U101/2-(*) | 15 | 10 1⁄2 | 3 | 5⁄8 | |
| 1/2-260L-U131/2-(*) | 18 | 13 1⁄2 | 3 | 5⁄8 | |
| 1/2-260L-U191/2-(*) | 24 | 19 1⁄2 | 3 | 5⁄8 | |
| 3⁄4 NPT管螺纹 | 1/2-260L-U21/2-(*) | 6 | 2 1⁄2 | 2 | - |
| 1/2-260L-U41/2-(*) | 9 | 4 1⁄2 | 3 | 3⁄4 | |
| 1/2-260L-U71/2-(*) | 12 | 7 1⁄2 | 3 | 3⁄4 | |
| 1/2-260L-U101/2-(*) | 15 | 10 1⁄2 | 3 | 3⁄4 | |
| 1/2-260L-U131/2-(*) | 18 | 13 1⁄2 | 3 | 3⁄4 | |
| 1/2-260L-U191/2-(*) | 24 | 19 1⁄2 | 3 | 3⁄4 | |
| 1 NPT管螺纹 | 1/2-260L-U21/2-(*) | 6 | 2 1⁄2 | 2 | - |
| 1/2-260L-U41/2-(*) | 9 | 4 1⁄2 | 3 | 7⁄8 | |
| 1/2-260L-U71/2-(*) | 12 | 7 1⁄2 | 3 | 7⁄8 | |
| 1/2-260L-U101/2-(*) | 15 | 10 1⁄2 | 3 | 7⁄8 | |
| 1/2-260L-U131/2-(*) | 18 | 13 1⁄2 | 3 | 7⁄8 | |
| 1/2-260L-U191/2-(*) | 24 | 19 1⁄2 | 3 | 7⁄8 |
* 指定材质类型，“304SS”代表304不锈钢，“316SS”代表316不锈钢，“CS”代表碳钢，“BRASS”代表铜。
可提供涂覆PFA保护涂层的产品。
订购示例：
3/4-260L-U71/2-304SS，304不锈钢温度计套管，带有3⁄4 NPT外螺纹，内径0.260"，3"加长绝热材料，插入长度71⁄2"，棒长度12"。
1/2-260L-U101/2-304SS，1/2" NPT外螺纹，0.260"内径，10 1/2"插入长度，304不锈钢
3/4-260L-U101/2-304SS，3/4" NPT外螺纹，0.260"内径，10 1/2"插入长度，304不锈钢
1-260L-U101/2-316SS，1" NPT外螺纹，0.260"内径，10 1/2"插入长度，316不锈钢
如需有关选择接头和套管组件的帮助，可在下方留言或来电快速获取回复。
zui大流速——英尺／秒
| 套管类型 | 材质 | 插入长度——“U” | |||||||
| 2 1⁄2 | 4 1⁄2 | 7 1⁄2 | 10 1⁄2 | 13 1⁄2 | 16 1⁄2 | 19 1⁄2 | 22 1⁄2 | ||
| 1⁄2" -260S和 1⁄2" -260L | 铜 | 207 (59.3) | 75.5 (32.2) | 27.3 (19.7) | 13.9 | 8.4 | 5.6 | 4.1 | 3.0 |
| 碳钢 | 290 (106) | 105 (59) | 38.2 (36.3) | 19.4 | 11.8 | 7.8 | 5.7 | 4.2 | |
| A.I.S.I. 304和316 | 300 (148) | 109 (82.2) | 39.5 | 20.1 | 12.2 | 8.1 | 5.9 | 4.4 | |
| Mone | 261 (118) | 95 (65.5) | 34.4 | 17.5 | 10.5 | 7.1 | 5.2 | 3.8 | |
| 3⁄4" -260S和 1⁄2" -260L | 铜 | 207 (59.3) | 75.5 (32.2) | 32.2 (23.9) | 16.4 | 9.9 | 6.6 | 4.8 | 3.6 |
| 碳钢 | 290 (106) | 105 (59) | 44.9 (42.7) | 22.8 | 13.8 | 9.3 | 6.7 | 4.9 | |
| A.I.S.I. 304和316 | 300 (148) | 109 (82.2) | 46.4 | 23.6 | 14.3 | 9.6 | 6.9 | 5.1 | |
| Mone | 261 (118) | 95 (65.5) | 40.6 | 20.7 | 12.4 | 8.3 | 6.1 | 4.5 | |
| 1" -260S和 1" -260L | 铜 | 207 (59.3) | 75.5 (32.2) | 37.0 (28) | 18.8 | 11.4 | 7.6 | 5.5 | 4.1 |
| 碳钢 | 290 (106) | 105 (59) | 51.6 (50.6) | 26.2 | 15.9 | 10.6 | 7.6 | 5.7 | |
| A.I.S.I. 304和316 | 300 (148) | 109 (82.2) | 53.5 | 27.2 | 16.5 | 11.0 | 7.9 | 5.9 | |
| Mone | 261 (118) | 95 (65.5) | 46.7 | 23.7 | 14.4 | 9.5 | 6.9 | 5.1 | |
当单一数值在流速表中出现时，可认为该速度对于水、蒸汽、空气或天然气是安全的。在插入长度较短的情况下，应考虑速度压力对较快流速水流的影响。括号内的数值代表水流的安全流速，括号外的数值则适用于蒸汽、空气、天然气和类似密度的流体。
