应用： 标准长度、¼"的双金属温度计；#20线规热电偶元件； 无铠装玻璃液体温度计；其他直径不超过0.252"的感温元件。
连接件尺寸： 标配3/4和1 NPT螺纹。可按要求提供其他螺纹尺寸。
温度计保护套管的保护涂层：
• 防腐
• 化学浴
• 用于过程控制的带色标传感器
• 可提供PFA、环氧树脂和其它材料， 完整信息在下方留言咨询广州市赛拓仪器科技有限公司
材质： 铜(ASTM B-16)，碳钢(C-1018)，A.I.S.I. 304和 A.I.S.I. 316不锈钢，Monel®。可按要求提供特殊材质的套管，价格另计。
帽和铰链选择： 如需铜质帽，请在所订购产品的型号后添加后缀 "-CC-Brass"，需付额外费用。 如欲订购304不锈钢帽，请在产品的型号后增加后缀 "-CC"，需付额外费用。
260H系列—通用型
† NPSM内管螺纹可同时适用于NPT和NPS外螺纹。

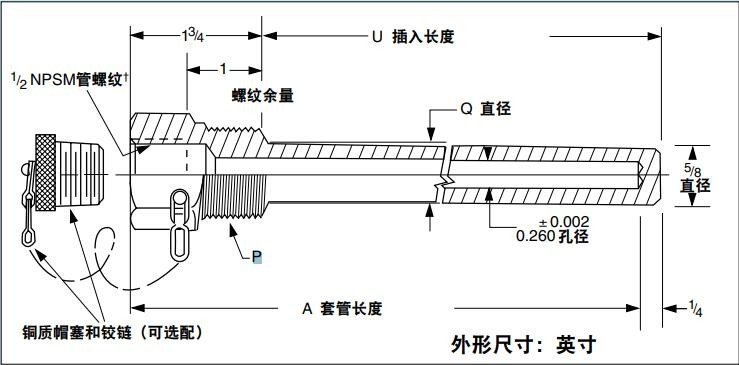

美国OMEGA热电偶套管260H系列订货型号及参数：
| 外螺纹 P | 型号 | 套管 长度 A | 插入 长度 U | 柄径 Q |
| 3/4 NPT管螺纹 | 3/4-260H-U21/2-(*) | 4 | 2-1/2 | 7/8 |
| 3/4-260H-U41/2-(*) | 6 | 4-1/2 | 7/8 | |
| 3/4-260H-U71/2-(*) | 9 | 7-1/2 | 7/8 | |
| 3/4-260H-U101/2-(*) | 12 | 10-1/2 | 7/8 | |
| 3/4-260H-U131/2-(*) | 15 | 13-1/2 | 7/8 | |
| 3/4-260H-U161/2-(*) | 18 | 16-1/2 | 7/8 | |
| 3/4-260H-U221/2-(*) | 24 | 22-1/2 | 7/8 | |
| 1 NPT管螺纹 | 1-260H-U21/2-(*) | 4 | 2-1/2 | 1 1/16 |
| 1-260H-U41/2-(*) | 6 | 4-1/2 | 1 1/16 | |
| 1-260H-U71/2-(*) | 9 | 7-1/2 | 1 1/16 | |
| 1-260H-U101/2-(*) | 12 | 10-1/2 | 1 1/16 | |
| 1-260H-U131/2-(*) | 15 | 13-1/2 | 1 1/16 | |
| 1-260H-U161/2-(*) | 18 | 16-1/2 | 1 1/16 | |
| 1-260H-U221/2-(*) | 24 | 22-1/2 | 1 1/16 |
* 指定材质类型，“304”代表304不锈钢，“316”代表316不锈钢，“CS”代表碳钢，“BRASS”代表铜。
可提供涂覆PFA保护涂层的产品。
订购示例：
3/4-260H-U71/2-304，304不锈钢温度计套管，带有3/4 NPT外螺纹，内径0.260"，插入长度7 1/2"，棒长度9"。
3/4-260H-U21/2-304SS 坚固耐用螺纹套管，3/4"NPT，2 1/2插入长度，304不锈钢
1-260H-U71/2-CS坚固耐用螺纹套管，1"NPT，7 1/2插入长度，碳钢
1-260H-U221/2-BRASS坚固耐用螺纹套管，1"NPT，22 1/2插入长度，黄铜
如需有关选择美国OMEGA接头和套管组件的帮助，留言咨询广州市赛拓仪器科技有限公司。
上述保护套管兼容OMEGA® NB1、NB2；PR-12、PR-14和NPT型探头以及DialTemp™温度计。
额定压力-温度——磅／平方英寸
| 材质： | 温度—°F | ||||||
| 70° | 200° | 400° | 600° | 800° | 1000° | 1200° | |
| 铜 | 5300 | 4750 | 1100 | - | - | - | - |
| 碳钢 | 5950 | 5750 | 5450 | 5250 | 4000 | 1750 | - |
| A.I.S.I. 304 | 7800 | 7050 | 6400 | 6150 | 6000 | 5190 | 1875 |
| A.I.S.I. 316 | 7800 | 7800 | 7250 | 7100 | 6950 | 5800 | 2720 |
| Monel | 7800 | 6850 | 6150 | 6100 | 5940 | 1750 | - |
