特点
TTUH-CO系列加热器通过6厘米2-7/6)安装“)容器底部的直径开口。加热器通过容器顶部或手孔插入密封垫。安装组合接线盒并将其夹在元件法兰上，用螺栓将安装夹紧紧地拉到水箱上。
当安装在一个封闭的罐内时，应在罐的侧面切一个手孔，其大小仅足以插入加热器，并达到罐的底部，以便插入6cm(2-7/6“)直径的安装孔。有关加热器尺寸，请参阅订购表。
规格：
功率：1.5 to 9 kW
电源：208 and 240 or 480V，1 and 3 Phase
功率密度：40 to 85 W/in2
注:所有型号都有一个完整的低液体断路器，以保护加热器。
订货信息：

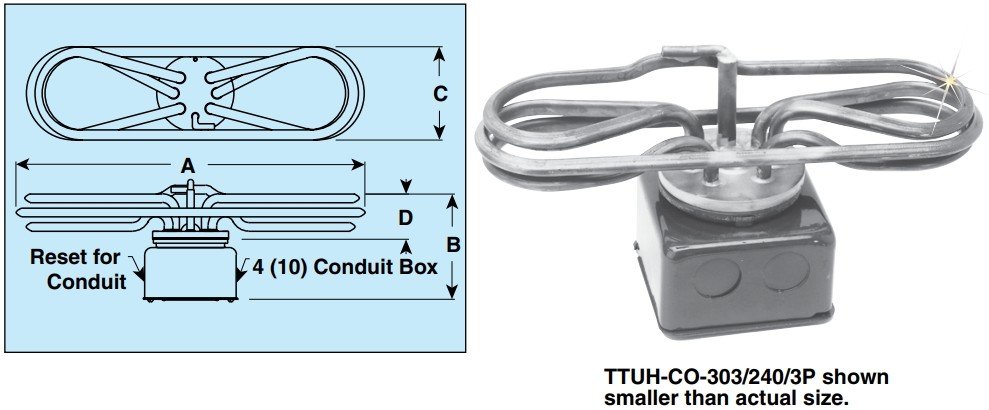

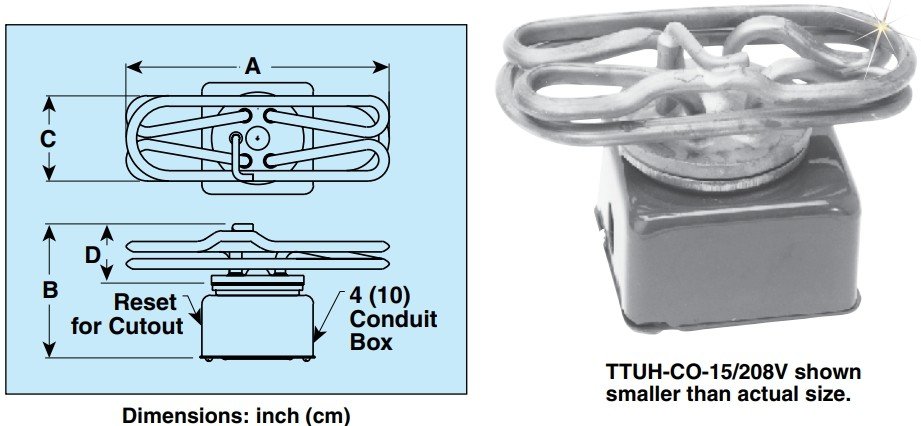

| kw | w/in.2 | 尺寸：inch(cm) | 型号208表示“208V” 型号240表示“240V” 型号480表示“480V” | wt.ib (kg) | |||
| a | B | c | d | ||||
| TTUH-CO系列—带开孔的单相 - 2-1/2“ 至小液体深度 | |||||||
| 1.5 | 62 | 7-7/16(19) | 41-3/16(12) | 3-1/16(8) | 2-3/8(6) | TTUH-CO-15/208 TTUH-CO-15/240 | 3(1) |
| 2 | 60 | 9-7/16(23) | 41-3/16(12) | 3-1/16(8) | 2-1/8(5) | TTUH-CO-20/208 TTUH-CO-20/240 | 3(1) |
| 2.5 | 40 | 6-3/4(17) | 41-3/16(12) | 3-1/16(8) | 2-1/8(5) | TTUH-CO-25/208 TTUH-CO-25/240 | 3-1/8(1) |
| 3 | 55 | 6-3/4(17) | 41-3/16(12) | 3-1/16(8) | 2-1/8(5) | TTUH-CO-30/208 TTUH-CO-30/240 | 3-1/4(1) |
| 4 | 64 | 9-1/2(24) | 41-3/16(12) | 3-1/16(8) | 2-1/8(5) | TTUH-CO-40/208 TTUH-CO-40/240 | 3-7/8(2) |
| 5 | 70 | 12-3/4(32) | 5-3/8(14) | 4(10) | 21-1/16(7) | TTUH-CO-50/208 TTUH-CO-50/240 | 5(2) |
| 6 | 73 | 14-1/2(37) | 5-3/8(14) | 4(10) | 21-1/16(7) | TTUH-CO-60/208 TTUH-CO-60/240 | 6(3) |
| 7 | 85 | 14-1/2(37) | 5-3/8(14) | 4(10) | 21-1/16(7) | TTUH-CO-70/240 | 6(3) |
| TTUH-CO系列—带开孔的三相 - 至小液体深度为 3” | |||||||
| 3 | 55 | 8-3/4(22) | 51-1/16(15) | 3-1/8(8) | 2-3/4(7) | TTUH-CO-303/208/3p TTUH-CO-303/240/3p | 4(2) |
| 4 | 74 | 8-3/4(22) | 51-3/16(15) | 3-1/8(8) | 2-3/4(7) | TTUH-CO-403/208/3p TTUH-CO-403/240/3p | 5(2) |
| 5 | 73 | 11(28) | 51-3/16(15) | 3-1/8(8) | 2-3/4(7) | TTUH-CO-503/208/3p TTUH-CO-503/240/3p TTUH-CO-503/480/3p | 5(2) |
| 6 | 72 | 11-1/16(28) | 5-3/4(16) | 4-1/16(10) | 3(8) | TTUH-CO-603/208/3p TTUH-CO-603/240/3p | 5(2) |
| 7 | 78 | 11-1/16(28) | 5-3/4(16) | 4-1/16(10) | 3(8) | TTUH-CO-703/208/3p | 4-1/2(2) |
| 8 | 69 | 14-1/2(37) | 5-3/4(16) | 4-1/16(10) | 3(8) | TTUH-CO-803/208/3p | 6(3) |
| 9 | 78 | 14-1/2(37) | 5-3/4(16) | 4-1/16(10) | 3(8) | TTUH-CO-903/208/3p | 6(3) |
注：其他千瓦额定值和电压可供选择，请留言联系广州市赛拓仪器科技有限公司
订购实例：
TTUH-CO15/208，由208 Vac供电的1.5千瓦加热器
TTUH-CO-303/240/3P，3千瓦加热器由240伏三相供电
