表压/绝dui压力
0~5Vdc和4~20mA输出
0-1至0-10,000 psi
0-70 mbar至0-690 bar
规格:
激励电压：9 ~ 30 Vdc (<10 mA) （反向极性和过压保护）
输出：0 ~ 5 Vdc
精度：25ºC温度下为 ±0.25% FS BSL （包括线性度、滞后性及重复性）
量程设置：±2% FSO；对于1和2 psi量程，为±4%
量程设置：±2% FSO；对于1和2 psi量程，为±4%
总误差范围：±2% FSO，包括线性度、滞后性、重复性、热滞后及热误差（例外情况：1 psi = ±4.5%，2 psi = ±3%）
长期稳定性（1年）：通常为±0.25%
常规寿命：1亿次循环
工作温度：-40～85°C (-40～185°F)
补偿温度:
>5 psi量程：-20～85°C (-4～185°F)
≤5 psi量程：0～50°C (32～122°F)
耐受压力:
psia和≤50 psig：容量的3倍或20 psi，以较大值为准
≥100 psi：容量的2倍
破裂压力：容量的5倍或25 psi，以较大值为准
响应时间：<1 ms
冲击：50 g，11 ms半正弦波冲击
振动：±20 g
接液部件：全psia及1 ~ 50 psig量程为316不锈钢；100 ~ 10,000 psig量程为17-4 PH不锈钢
压力端口：¼-18 MNPT

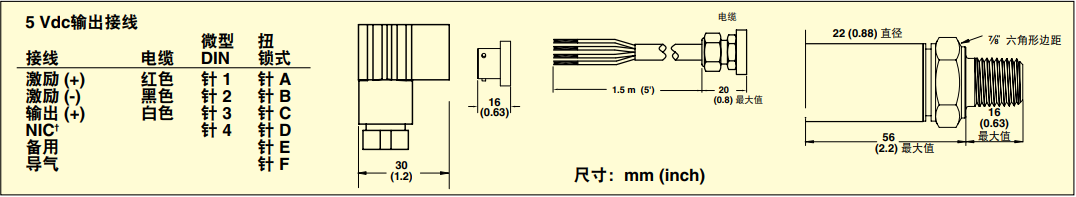

电气连接:
PX309：1.5 m (5')长3芯电缆
PX319：微型DIN连接器，内含配对连接器
PX329：扭锁式连接器，配对连接器单独销售(PT06V-10-6S)
重量：zui重155 g (5.4 oz)
注：100 psig及以上量程的设备，压力端口可承受真空而不会发生损坏。有关其他性能规格，请咨询工程部门。
PX309系列压力传感器订货信息：
| 量程 | 1.5 m电缆连接 | 微型 DIN 连接 | 扭锁连接 | |
| bar | psi | |||
| 绝dui压力 | ||||
| 0~0.34 | 0~5 | PX309-005A5V | PX319-005A5V | PX329-005A5V |
| 0~1 | 0~15 | PX309-015A5V | PX319-015A5V | PX329-015A5V |
| 0~2.1 | 0~30 | PX309-030A5V | PX319-030A5V | PX329-030A5V |
| 0~3.4 | 0~50 | PX309-050A5V | PX319-050A5V | PX329-050A5V |
| 0~6.9 | 0~100 | PX309-100A5V | PX319-100A5V | PX329-100A5V |
| 0~14 | 0~200 | PX309-200A5V | PX319-200A5V | PX329-200A5V |
| 0~21 | 0~300 | PX309-300A5V | PX319-300A5V | PX329-300A5V |
| 表压 | ||||
| 0~0.07 | 0~1 | PX309-001G5V | PX319-001G5V | PX329-001G5V |
| 0~0.14 | 0~2 | PX309-002G5V | PX319-002G5V | PX329-002G5V |
| 0~0.34 | 0~5 | PX309-005G5V | PX319-005G5V | PX329-005G5V |
| 0~1 | 0~15 | PX309-015G5V | PX319-015G5V | PX329-015G5V |
| 0~2.1 | 0~30 | PX309-030G5V | PX319-030G5V | PX329-030G5V |
| 0~3.4 | 0~50 | PX309-050G5V | PX319-050G5V | PX329-050G5V |
| 0~6.9 | 0~100 | PX309-100G5V | PX319-100G5V | PX329-100G5V |
| 0~10 | 0~150 | PX309-150G5V | PX319-150G5V | PX329-150G5V |
| 0~14 | 0~200 | PX309-200G5V | PX319-200G5V | PX329-200G5V |
| 0~21 | 0~300 | PX309-300G5V | PX319-300G5V | PX329-300G5V |
| 0~34 | 0~500 | PX309-500G5V | PX319-500G5V | PX329-500G5V |
| 0~69 | 0~1000 | PX309-1KG5V | PX319-1KG5V | PX329-1KG5V |
| 0~138 | 0~2000 | PX309-2KG5V | PX319-2KG5V | PX329-2KG5V |
| 0~207 | 0~3000 | PX309-3KG5V | PX319-3KG5V | PX329-3KG5V |
| 0~345 | 0~5000 | PX309-5KG5V | PX319-5KG5V | PX329-5KG5V |
| 0~517 | 0~7500 | PX309-7.5KG5V | PX319-7.5KG5V | PX329-7.5KG5V |
| 0~690 | 0~10,000 | PX309-10KG5V | PX319-10KG5V | PX329-10KG5V |
配件
| 型号 | 说明 |
| CAL-3 | 重新校准: 提供5测量点NIST可溯源校准 |
| PT06V-10-6S | 用于PX329的配对扭锁式连接器 |
| CA-39-4PC22-5 | 用于PX329的配对扭锁式连接器，带1.5 m (5')电缆 |
| CX5302 | 用于PX319的额外配对微型DIN连接器 |
配备5测量点NIST可溯源校准。
订购示例:
PX309-100G5V, 100 psi表压传感器，带0 ~ 5 Vdc输出和1 m电缆端接。
PX319-015A5V, 5 psi绝dui压力传感器，带0 ~ 5 Vdc输出和微型DIN端接。
PX329-3KG5V，3000 psi表压传感器，带0 ~ 5 Vdc输出和扭锁式端接。
配对连接器单独销售，订购PT06V-10-6S即可。
