OMEGA的PXM01系列传感器是一款高精度的放大电压输出工业压力传感器。其全不锈钢结构使其适用于恶劣的工业环境。16℃至71℃的宽温度补偿范围和出色的温度补偿使该传感器在温度波动时非常稳定。PXM01提供表压、绝压或密封表压型号，以及公制或psi范围。G 1/4和G 1/8接头可用于工业和液压应用。
PXM01还提供标准/英制配置，带NPT或UNF端口，型号压力范围为0-2至0-30,000psi。请查看PX01以获取完整详细信息，或联系我们的压力部门以获取更多信息。
规格
激励：24至32 Vdc
输出：0至5 Vdc ±0.03 Vdc
线性度：0.05% FSO
滞后性：0.05% FSO
重复性：±0.05% FSO
零点平衡：0 V ±0.01 Vdc
传感元件：4主动臂电桥，在密封室中使用厚膜应变计（应变片单元除外）
分流校准值：80% FS
工作温度范围：-46至121℃（-50至250℉）
补偿温度范围：16至71℃（60至160℉）
热效应：
量程：读数/℃的0.0036%
零点：FSO/℃的0.0018%
耐受压力：150%额定压力
爆破压力：额定压力的300%
接液部件：17-4 PH不锈钢
压力端口：
范围<10,000 psi：G 1/4内螺纹标准;自选;G1/4公头，G1/8公/母头

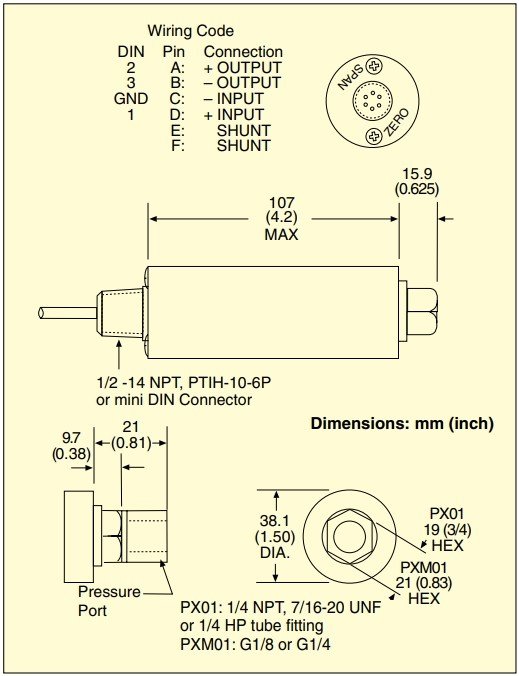

电气连接：
“0”型=3米（10英尺）6孔电缆
“1”型=PTIH-10-6P或同等
规格“6”型=迷你DIN连接器
配套连接器（1型）：PT06F-10-6S（不包括在内）
重量：388克（13.7盎司）
兼容仪表：DP41-E*、DP25-E*、DP24-E*（需要用户提供的电源）
有关特殊选项，请咨询销售或压力工程。
“To Order（按订单）”框中引用了常用型号的定价示例。使用下面的“零件编号生成器”获取所有可用型号的定价。
标准型号订货信息：
| G 1/4 Female型号 | 范围 | 兼容的连接器* | |
| 连接器样式 | |||
| PXM01MD0-160mBARG5T | 0 to 0.16 bar | 0 to 2.32 psi | DP41-E，DP25B-E |
| PXM01MD0-400mBARG5T | 0 to 0.4 bar | 0 to 5.8 psi | DP41-E，DP25B-E |
| PXM01MD0-001BARG5T | 0 to 1 bar | 0 to 15 psi | DP41-E，DP25B-E |
| PXM01MD0-1.60BARG5T | 0 to 1.60 bar | 0 to 23 psi | DP41-E，DP25B-E |
| PXM01MD0-2.50BARG5T | 0 to 2.50 bar | 0 to 36 psi | DP41-E，DP25B-E |
| PXM01MD0-004BARG5T | 0 to 4 bar | 0 to 58 psi | DP41-E，DP25B-E |
| PXM01MD0-006BARG5T | 0 to 6 bar | 0 to 87 psi | DP41-E，DP25B-E |
| PXM01MD0-010BARG5T | 0 to 10 bar | 0 to 145 psi | DP41-E，DP25B-E |
| PXM01MD0-016BARG5T | 0 to 16 bar | 0 to 232 psi | DP41-E，DP25B-E |
| PXM01MD0-025BARG5T | 0 to 25 bar | 0 to 363 psi | DP41-E，DP25B-E |
| PXM01MD0-040BARG5T | 0 to 40 bar | 0 to 580 psi | DP41-E，DP25B-E |
| PXM01MD0-060BARG5T | 0 to 60 bar | 0 to 870 psi | DP41-E，DP25B-E |
| PXM01MD0-100BARG5T | 0 to 100 bar | 0 to 1450 psi | DP41-E，DP25B-E |
| PXM01MD0-160BARG5T | 0 to 160 bar | 0 to 2321 psi | DP41-E，DP25B-E |
| PXM01MD0-250BARG5T | 0 to 250 bar | 0 to 3626 psi | DP41-E，DP25B-E |
| PXM01MD0-400BARG5T | 0 to 400 bar | 0 to 5802 psi | DP41-E，DP25B-E |
配有5点NIST可溯源校准。
*在线访问我们以获取兼容的仪表
**4位仪表，以10为增量计数。
1/4“ HP卡套管接头
要订购绝压，请将型号中的“G”替换为“A”，并在价格中增加成本
要订购密封表重装置，请将型号中的“G”替换为“S”（无需额外费用）。
公制型号订货信息：
| 7/16-20 UNF 型号 | 1/4 NPT 型号 | 范围 | 兼容的仪表* | |
| psi | bar | |||
| 连接器类型–绝压（所有范围均提供绝压） | ||||
| PX01K1-010A5T | PX01C1-010A5T | 0 to 10 | 0 to 0.69 | DP41-E，DP25B-E |
| PX01K1-015A5T | PX01C1-015A5T | 0 to 15 | 0 to 1.0 | DP41-E，DP25B-E |
| PX01K1-020A5T | PX01C1-020A5T | 0 to 20 | 0 to 1.4 | DP41-E，DP25B-E |
| PX01K1-025A5T | PX01C1-025A5T | 0 to 25 | 0 to 1.7 | DP41-E，DP25B-E |
| PX01K1-050A5T | PX01C1-050A5T | 0 to 50 | 0 to 3.4 | DP41-E，DP25B-E |
| 连接器类型 – 表压（所有范围也提供密封表压） | ||||
| PX01K1-002G5T | PX01C1-002G5T | 0 to 2 | 0 to 0.14 | DP41-E，DP25B-E |
| PX01K1-005G5T | PX01C1-005G5T | 0 to 5 | 0 to 0.34 | DP41-E，DP25B-E |
| PX01K1-010G5T | PX01C1-010G5T | 0 to 10 | 0 to 0.69 | DP41-E，DP25B-E |
| PX01K1-015G5T | PX01C1-015G5T | 0 to 15 | 0 to 1.0 | DP41-E，DP25B-E |
| PX01K1-050G5T | PX01C1-050G5T | 0 to 50 | 0 to 3.4 | DP41-E，DP25B-E |
| PX01K1-075G5T | PX01C1-075G5T | 0 to 75 | 0 to 5.2 | DP41-E，DP25B-E |
| PX01K1-100G5T | PX01C1-100G5T | 0 to 100 | 0 to 6.9 | DP41-E，DP25B-E |
| PX01K1-200G5T | PX01C1-200G5T | 0 to 200 | 0 to 13.8 | DP41-E，DP25B-E |
| PX01K1-300G5T | PX01C1-300G5T | 0 to 300 | 0 to 20.7 | DP41-E，DP25B-E |
| PX01K1-500G5T | PX01C1-500G5T | 0 to 500 | 0 to 34.5 | DP41-E，DP25B-E |
| PX01K1-1KG5T | PX01C1-1KG5T | 0 to 1000 | 0 to 68.9 | DP41-E，DP25B-E |
| PX01K1-1.5KG5T | PX01C1-1.5KG5T | 0 to 1500 | 0 to 103 | DP41-E，DP25B-E |
| PX01K1-2KG5T | PX01C1-2KG5T | 0 to 2000 | 0 to 138 | DP41-E，DP25B-E |
| PX01K1-3.5KG5T | PX01C1-3.5KG5T | 0 to 3500 | 0 to 241 | DP41-E，DP25B-E |
| PX01K1-5KG5T | PX01C1-5KG5T | 0 to 5000 | 0 to 345 | DP41-E，DP25B-E |
| PX01K1-7.5KG5T | PX01C1-7.5KG5T | 0 to 7500 | 0 to 517 | DP41-E，DP25B-E |
| PX01S1-10KG5T† | PX01S1-10KG5T† | 0 to 10,000** | 0 to 689 | DP41-E，DP25B-E |
| PX01S1-20KG5T† | PX01S1-20KG5T† | 0 to 20,000** | 0 to 1379 | DP41-E，DP25B-E |
| PX01S1-30KG5T† | PX01S1-30KG5T† | 0 to 30,000** | 0 to 2068 | DP41-E，DP25B-E |
配有5点NIST可溯源校准。
*在线访问我们以获取兼容的仪表。
要订购绝压型号，请将型号中的“G”替换为“A”，并在价格中增加成本。
要订购密封量具型号，请将型号中的“G”替换为“S”（无需额外费用）

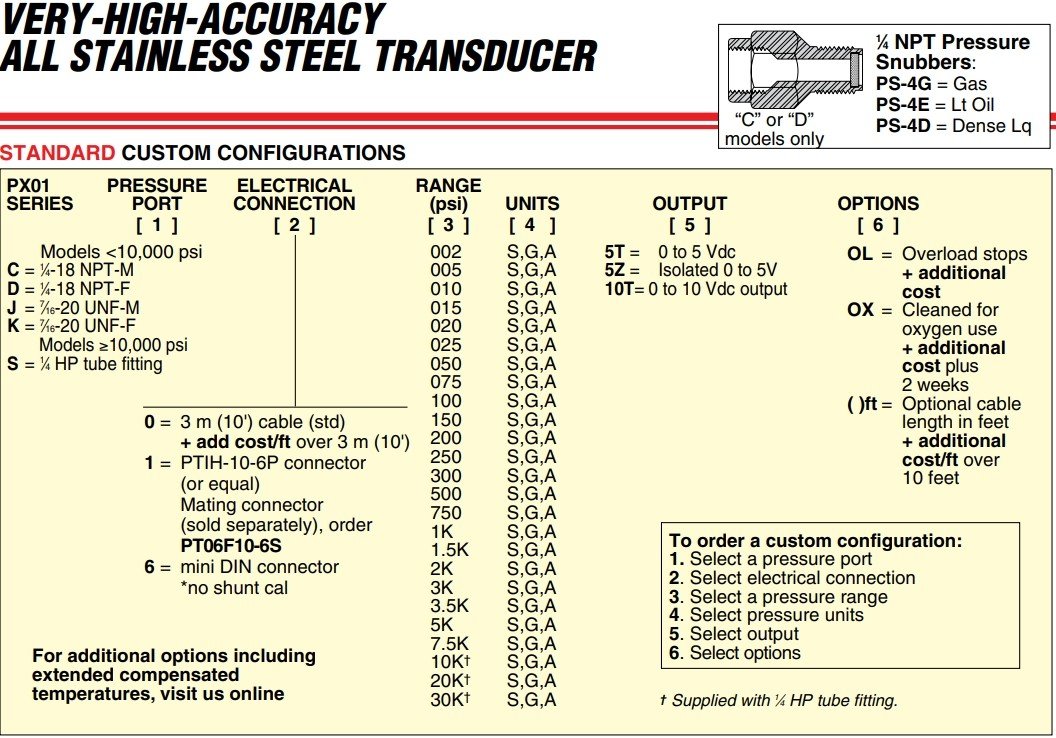

要订购外螺纹，请参阅下一页的Custom Configurations。
