OMEGA PX35/PXM35是高精度、毫伏输出的工业压力传感器。它们可以与气密密封的量具一起订购，使其适用于至恶劣的环境。两种装置均提供表压、密封表压和绝对值型号。3米（10'）的4芯屏蔽电缆是标准配置。此外，还提供扭锁连接器电气端接。
规格
激励：10 Vdc（至大15 V）
输出：3 mV/V标称值
精度：0.25%线性度、滞后和可重复性相结合
零点余额：±2.0% FSO
输入电阻：350 Ω min
输出电阻：315至530 Ω
工作温度范围：-73至149℃（-100至300℉）
补偿温度范围：16至71℃（60至160℉）
热效应：
量程：0.0054%读数/℃
零点：0.008% FSO/℃
耐压：额定压力的150%
爆破压力：额定压力的300%
接液部件：17-4 PH不锈钢

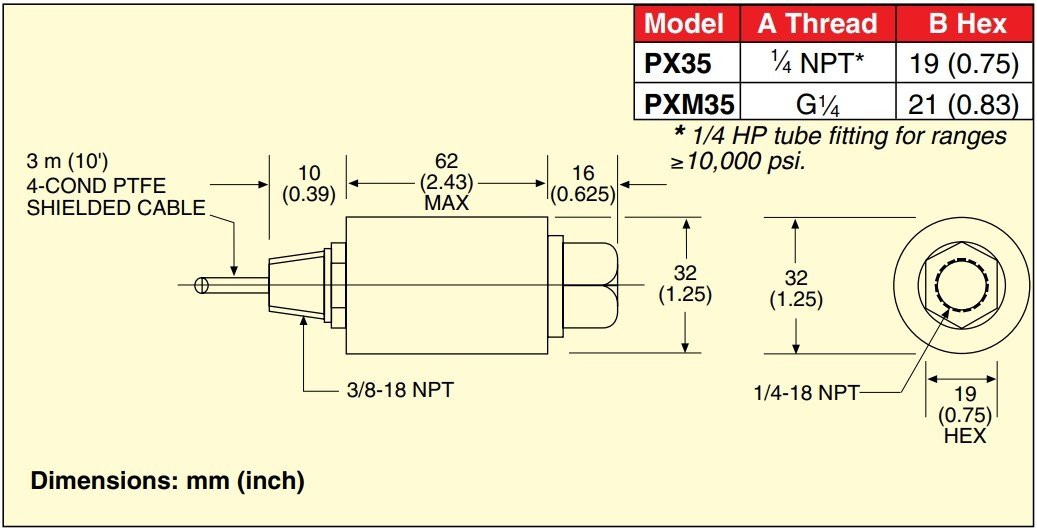

压力端口：见上图尺寸图
电气连接：3m（10'）标准4芯电缆，或PTIH-10-6P

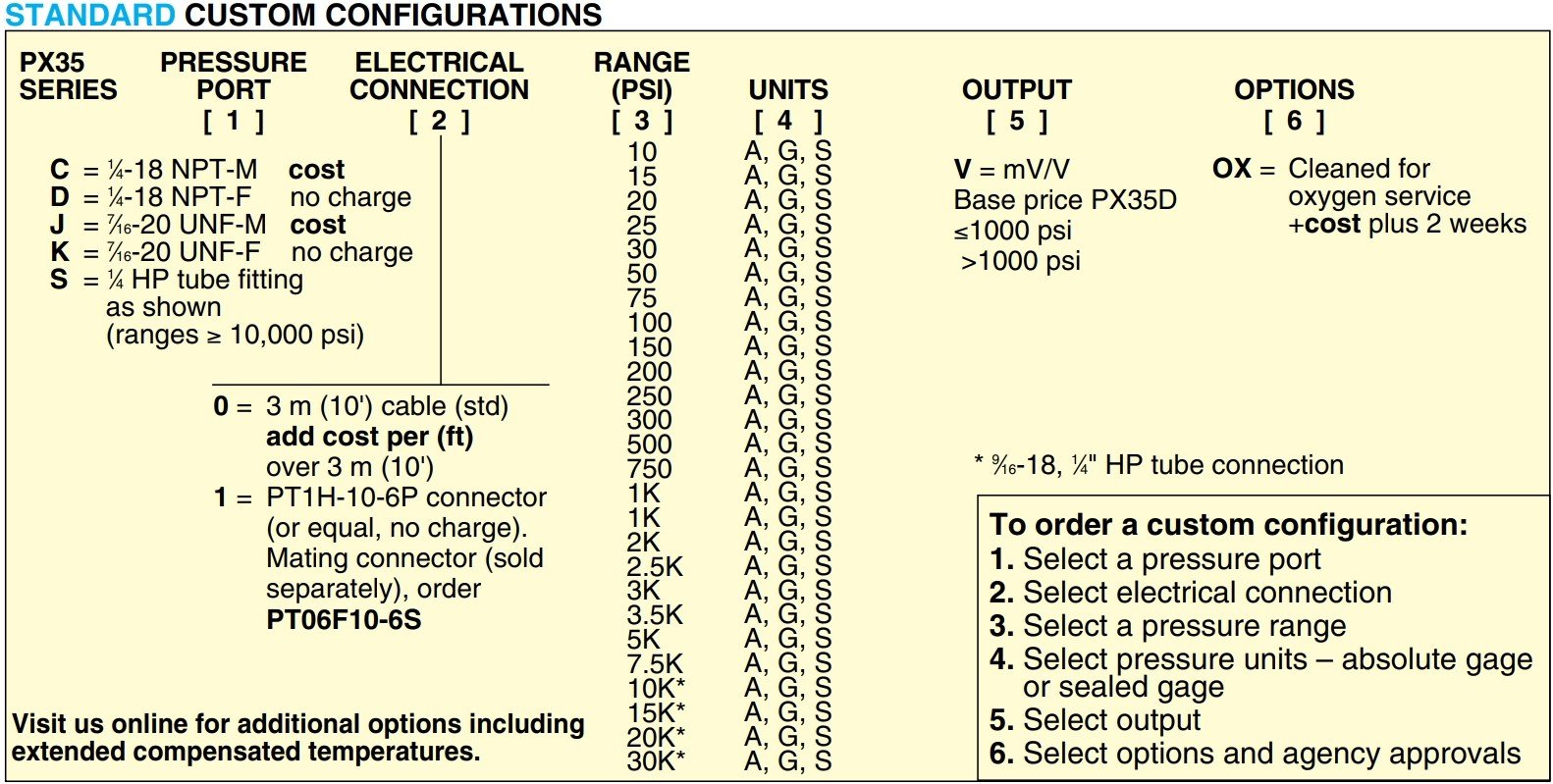

标准型号订货信息：
| 型号 | 范围 | 兼容的仪表* | ||
| 绝压（所有量程均在绝压下可用） | ||||
| PX35D0-030AV | 0 to 30 psia | 0 to 2.1 bar | DP41-S,DP25B-S | |
| PX35D0-050AV | 0 to 50 psia | 0 to 3.4 bar | DP41-S,DP25B-S | |
| PX35D0-100AV | 0 to 100 psia | 0 to 6.9 bar | DP41-S,DP25B-S | |
| PX35D0-150AV | 0 to 150 psia | 0 to 10.3 bar | DP41-S,DP25B-S | |
| 表压型号 | 密封表压型号 | 范围 | 兼容的仪表* | |
| PX35D0-020GV | PX35D0-020SV | 0 to 20 psi | 0 to 1.4 bar | DP41-S,DP25B-S |
| PX35D0-030GV | PX35D0-030SV | 0 to 30 psi | 0 to 2.1 bar | DP41-S,DP25B-S |
| PX35D0-050GV | PX35D0-050SV | 0 to 50 psi | 0 to 3.4 bar | DP41-S,DP25B-S |
| PX35D0-100GV | PX35D0-100SV | 0 to 100 psi | 0 to 6.9 bar | DP41-S,DP25B-S |
| PX35D0-200GV | PX35D0-200SV | 0 to 200 psi | 0 to 13.8 bar | DP41-S,DP25B-S |
| PX35D0-300GV | PX35D0-300SV | 0 to 300 psi | 0 to 20.7 bar | DP41-S,DP25B-S |
| PX35D0-500GV | PX35D0-500SV | 0 to 500 psi | 0 to 34.5 bar | DP41-S,DP25B-S |
| PX35D0-1KGV | PX35D0-1KSV | 0 to 1000 psi | 0 to 68.9 bar | DP41-S,DP25B-S |
| PX35D0-2KGV | PX35D0-2KSV | 0 to 2000 psi | 0 to 138 bar | DP41-S,DP25B-S |
| PX35D0-3KGV | PX35D0-3KSV | 0 to 3000 psi | 0 to 207 bar | DP41-S,DP25B-S |
| PX35D0-5KGV | PX35D0-5KSV | 0 to 5000 psi | 0 to 345 bar | DP41-S,DP25B-S |
| PX35S0-10KGV | PX35S0-10KSV | 0 to 10,000** psi | 0 to 689 bar | DP41-S,DP25B-S |
| PX35S0-15KGV | PX35S0-15KSV | 0 to 15,000** psi | 0 to 1034 bar | DP41-S,DP25B-S*** |
| PX35S0-20KGV | PX35S0-20KSV | 0 to 20,000** psi | 0 to 1379 bar | DP41-S,DP25B-S*** |
| PX35S0-30KGV | PX35S0-30KSV | 0 to 30,000** psi | 0 to 2069 bar | DP41-S,DP25B-S*** |
配有5点校准。
*在线访问我们以获取兼容的仪表。
**9⁄16-18,1⁄4“ HP卡套管接头。
4位仪表;以10为增量计数。
要订购密封表压型号，请将型号中的“G”替换为“S”（不收取额外费用）。
要订购绝压型号，请将型号中的“G”替换为“A”（不收取额外费用）。
订购示例：
PX35K1-300GV，300 psi表压传感器，带7⁄16-20UNF母头连接和PTIH-10-6P连接器。PT06F10-6S，配套连接器（单独出售）。
PX35S1-15KGV，15,000 psi表压传感器，带9⁄16-18,1⁄4英寸HP管连接和PTIH-10-6P连接器。PT06F10-6S，配套连接器（单独出售）。

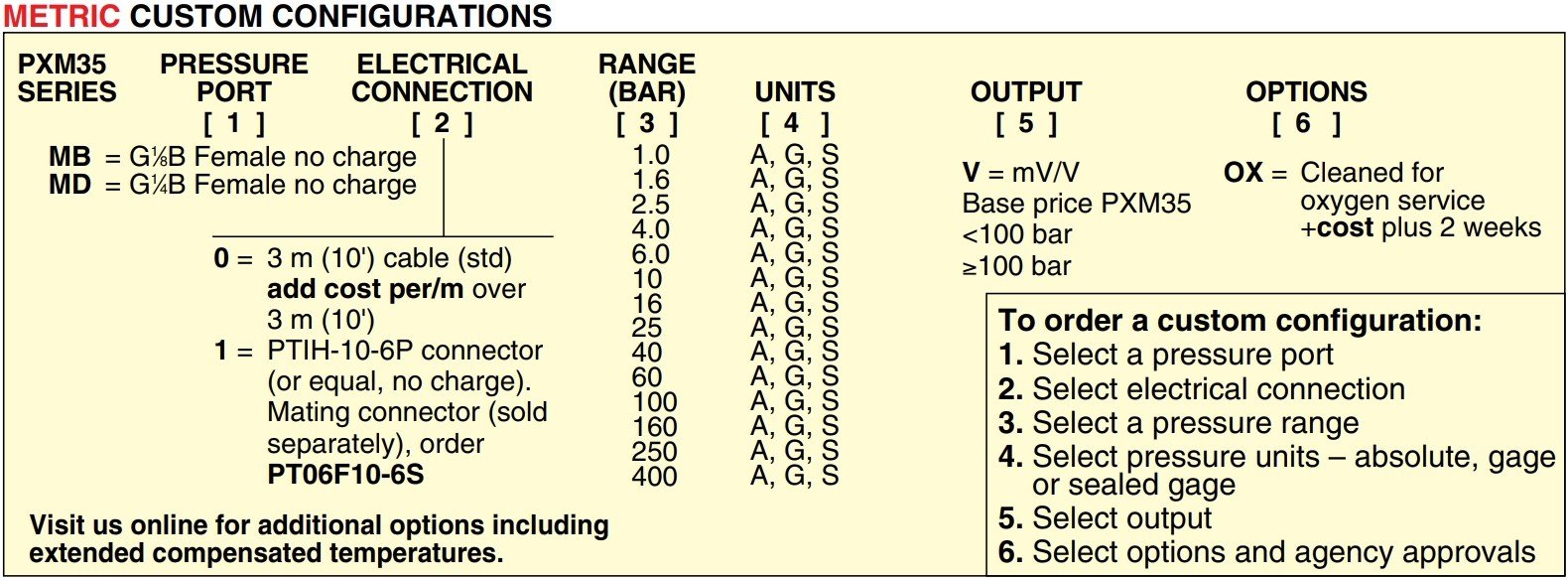

公制型号订货信息：
| 带G 1/4母头压力连接、集成连接器和mV/V输出的型号 | |||||
| 型号 | 密封表压型号 | 绝压型号 | 范围 | 兼容的仪表 | |
| PXM35MD1-001BARGV | PXM35MD1-001BARSV | PXM35MD1-001BARAV | 0 to 1 bar | 0 to 15 psi | DP41-S,DP25B-S |
| PXM35MD1-1.60BARGV | PXM35MD1-1.60BARSV | PXM35MD1-1.60BARAV | 0 to 1.60 bar | 0 to 23 psi | DP41-S,DP25B-S |
| PXM35MD1-2.50BARGV | PXM35MD1-2.50BARSV | PXM35MD1-2.50BARAV | 0 to 2.50 bar | 0 to 36 psi | DP41-S,DP25B-S |
| PXM35MD1-004BARGV | PXM35MD1-004BARSV | PXM35MD1-004BARAV | 0 to 4 bar | 0 to 58 psi | DP41-S,DP25B-S |
| PXM35MD1-006BARGV | PXM35MD1-006BARSV | PXM35MD1-006BARAV | 0 to 6 bar | 0 to 87 psi | DP41-S,DP25B-S |
| PXM35MD1-010BARGV | PXM35MD1-010BARSV | PXM35MD1-010BARAV | 0 to 10 bar | 0 to 145 psi | DP41-S,DP25B-S |
| PXM35MD1-016BARGV | PXM35MD1-016BARSV | PXM35MD1-016BARAV | 0 to 16 bar | 0 to 232 psi | DP41-S,DP25B-S |
| PXM35MD1-025BARGV | PXM35MD1-025BARSV | PXM35MD1-025BARAV | 0 to 25 bar | 0 to 363 psi | DP41-S,DP25B-S |
| PXM35MD1-040BARGV | PXM35MD1-040BARSV | PXM35MD1-040BARAV | 0 to 40 bar | 0 to 580 psi | DP41-S,DP25B-S |
| PXM35MD1-060BARGV | PXM35MD1-060BARSV | PXM35MD1-060BARAV | 0 to 60 bar | 0 to 870 psi | DP41-S,DP25B-S |
| PXM35MD1-100BARGV | PXM35MD1-100BARSV | PXM35MD1-100BARAV | 0 to 100 bar | 0 to 1450 psi | DP41-S,DP25B-S |
| PXM35MD1-160BARGV | PXM35MD1-160BARSV | PXM35MD1-160BARAV | 0 to 160 bar | 0 to 2321 psi | DP41-S,DP25B-S |
| PXM35MD1-250BARGV | PXM35MD1-250BARSV | PXM35MD1-250BARAV | 0 to 250 bar | 0 to 3626 psi | DP41-S,DP25B-S |
| PXM35MD1-400BARGV | PXM35MD1-400BARSV | PXM35MD1-400BARAV | 0 to 400 bar | 0 to 5802 psi | DP41-S,DP25B-S |
订购示例：
PXM35MB0-010BARSV，10 bar密封表压传感器，带G1⁄8 B母头连接和3m（10'）电缆终端。
PXM35MD1-010BARAV，10 bar绝压传感器，带G1⁄4 B母头连接和扭锁连接器、配套连接器（单独出售）。
配有5点校准。
*在线访问我们以获取兼容的仪表
要订购密封表压型号，请将型号中的“G”替换为“S”（不收取额外费用）。
要订购绝压型号，请将型号中的“G”替换为“A”（不收取额外费用）。
