美国OMEGA低量程接液/湿压差传感器PX82/PXM82系列，带mV/V输出

0-50 to 0-800 inH2O

0-2至0-22 psi-标准型号

0-130至0-1500 mbar-公制型号

压差mV/V输出

0 to 5 Vdc输出

4 to 20 mA输出

1 psi = 27.68 inH2O

1 bar = 14.5 psi

1 kg/cm2 = 14.22 psi

1 atmosphere = 14.7 psi = 29.93inHg = 760.2 mmHg = 1.014 bar

OMEGA的PX82/PXM82系列湿/湿差压传感器可以在高达1500psi（100bar）的管路压力下测量英寸的水差。这种高线路压力容量、高工作温度和出色的温度补偿使PX82/PXM82系列具有极其的精确和可靠性。坚固的Inconel®膜片和不锈钢主体使PX82/PXM82系列在恶劣的工业环境中具有高性能。

PX82/PXM82系列提供mV/V、5V或4至20mA输出。通过使用4个端口之一，可以在高侧和低侧安装在任何位置。

规格

mV/V输出电气：

   激励：10 Vdc（至大15 V）

   输出：1.5 mV/V（标称值）

输入电阻：至小5000 Ω

输出电阻：5000 ±25 Ω

零点余额：±2% FS

0.5至5.5 Vdc输出电气：

   激励：10至35 Vdc

   输出：0.5至5.5 Vdc ±10%

零点平衡：0.5 V ±2%可调

4至20mA 输出电流：

   激励：10至40 Vdc

   输出：4至20 mA ±10%可调

零点平衡：4 mA  10% -2%调整

通用规格

性能：

   精度：0.25%线性度、滞后和可重复性

环境的：

   工作温度范围：-34至107℃（-30至225℉）

   补偿温度范围：-1至54℃（30至130℉）

压力效应：

   零点：<2%/1000 psi（70bar）管路压力

   量程：-2.45%/1000psi（70bar）管路压力

热效应：

   零点：±0.50% FSO（至大值，超过补偿范围）

   量程：±0.50%读数（至大值，超过补偿范围）

压力：

   管路工作压力：1500 psi（100 bar）

   安全过压：每侧1000 psi（70 bar）

   爆破压力：至小2500 psi（170 bar）

机械：

   接液部件：17-4 PH不锈钢和Inconel 625

压力端口：请参阅以下页面的尺寸图

电气连接：

   样式0：1.2m（4'）电缆

   样式1：PTIH-10-6P（或同等）

   样式6：迷你DIN

配套连接器：

   款式1：PT06F10-6S（单独出售）

   样式6：配对连接器（随附）

重量：1.8千克（4磅）

额外电缆长度：添加后缀“-（英尺长度）FT”，在5V和4至20 mA输出上，标准长度为1.2m（4'），每英尺额外收费。

订购示例：

PX82D0-500WCDI，500 inH2O压力范围，4至20mA输出和1.2m（4'）PVC电缆。

PX82D0-010DV-50FT，10 psi压力范围，带mV/V输出和15.2m（50'）PVC电缆。

PX82D1-200WCDI，200 inH20压力范围，带4至20 mA输出和扭锁连接器，PT06F10-6S，配套连接器（单独出售）。

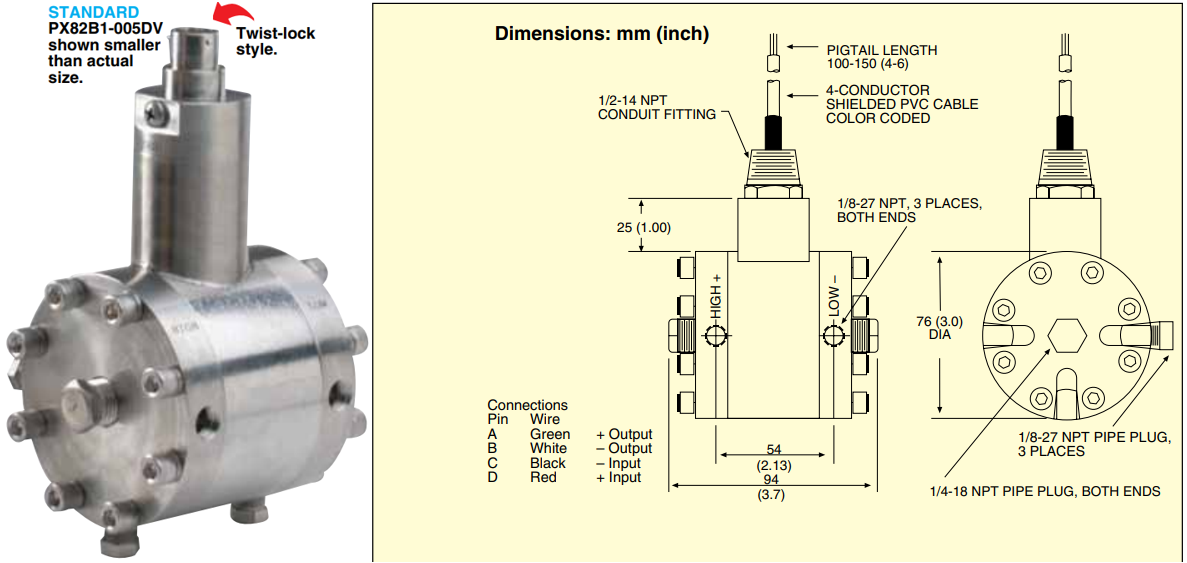

标准型号订货信息：

配有5点NIST可溯源校准。

[*]插入“0”表示1.2m（4'）电缆，“1”表示扭锁连接器，“6”表示迷你DIN连接器。

要订购额外的电缆长度，请在型号中添加后缀“-（英尺长度）FT”，并在标准长度之外每英尺增加价格。

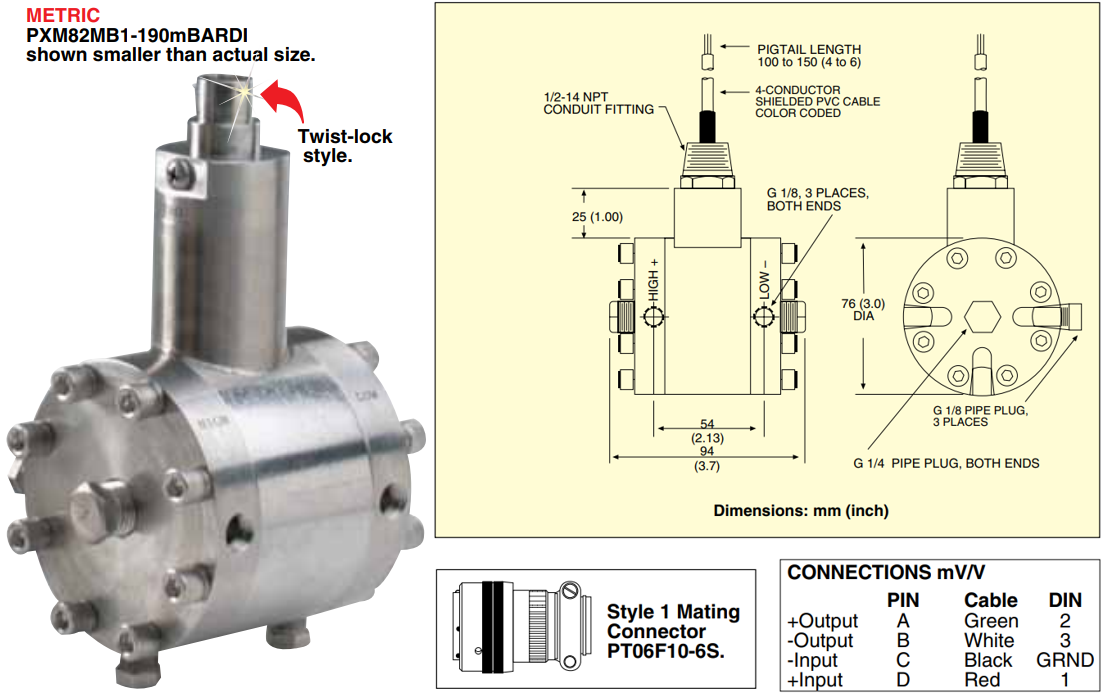

PXM82系列公制型号订货信息：

配有5点NIST可溯源校准。

[*]插入“0”表示1.2m（4'）电缆，“1”表示扭锁连接器，“6”表示迷你DIN连接器。

要在电缆样式型号上订购额外的电缆，请添加后缀“-（总长度，以米为单位）M”，并在标准长度之外为每米附加价格。

订购示例：

PXM82MD0-130mBARDV-10M，130 mbar差压传感器，带1.5 mV/V输出和10m（32'）电缆。

PXM82MD1-001BARDV，1 bar差压传感器，带1.5 mV/V输出和扭锁连接器。PT06F10-6S，配套连接器（单独出售）。
