OMEGA的新产品LC103B S型称重传感器结构紧凑，在拉力或压缩载荷方面具有优越的性能。该设计具有良好的线性度和温度性能，满足OIML R60 C3精度等级的合规计量应用。
坚固耐用的不锈钢结构和精密密封提供了防腐和IP67防护等级，适用于各种环境。
S型接口可以经受拉力或压力，可应用于测量罐体、料斗重量，悬臂拉力和地秤重量等。这种S型测压元件在紧凑、多功能的封装中提供优越的性能。
规格
精度(>25lb)：C3等级
认证(>25lb)：OIML R60
输出(mV/V)：3.0±0.008(≤25lb 2.0±0.006)
传感器zui大分度数(nLC)：3000
zui小检定间隔比(Y=Emax/vmin)：10000
综合精度(%FS)：±0.020
zui小静负载：0
安全过载值(%FS)：150%
极限过载值(%FS)：300%
零点平衡(%FS)：±1.0%
建议激励电压(V)：5~12(DC)
zui大激励电压(V)：18(DC)
输入阻抗(Ω)：430 ± 60
输出阻抗(Ω)：351 ± 2
绝缘阻抗(MΩ)：≥ 5000(50VDC)
温度补偿范围(°C)：-10~40
操作温度(°C)：-35~65
存放问题(°C)：-40~70
元件材质：不锈钢
防护等级(根据 EN 60529)：IP67
推荐安装扭矩(螺纹:磅力.英尺)：1/4"UNF:18 1/2"UNF:55 3/4"UNF:330 1"UNF:550 1 1/8"UNF:1070
标称满量程偏转范围：0.1935--0.8065(mm)

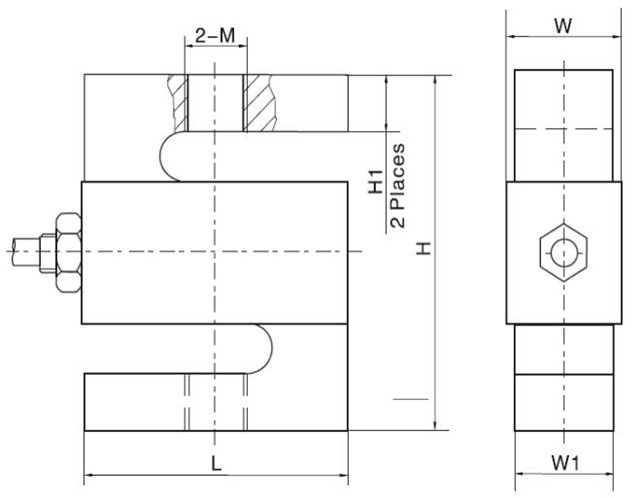

尺寸图：
| 容量 | Lmm(in) | Hmm(in) | H1mm(in) | W1mm(in) | Wmm(in) | M(thread) |
| 25 to 300 lbf | 50.8(2.0) | 60.96(2.4) | 8.89(0.4) | 11.96(0.5) | 15.06(0.6) | 1/4-28UNF |
| 500 to 1500 lbf | 50.8(2.0) | 60.96(2.4) | 8.89(0.4) | 18.03(0.7) | 21.4(0.8) | 1/2-20UNF |
| 2000 to 2500 lbf | 50.8(2.0) | 60.96(2.4) | 8.89(0.4) | 24.38(1.0) | 27.76(1.1) | 1/2-20UNF |
| 5000 lbf | 76.2(3.0) | 99.06(3.9) | 13.97(0.6) | 24.38(1.0) | 27.76(1.1) | 3/4-16UNF |
| 10,000 lbf | 74.68(2.9) | 99.06(3.9) | 15.75(0.6) | 30.74(1.2) | 34.12(1.3) | 3/4-16UNF |
| 20,000 lbf | 112.8(4.4) | 177.8(7.0) | 39.9(1.6) | 42.93(1.7) | 46.31(1.8) | 1 1/4-12UNF |
* lbf = 磅力
* UNF = United Fine Thread，美制细牙螺纹

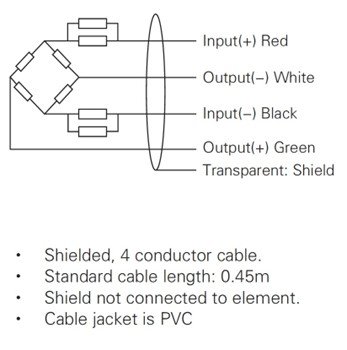

接线
