张力／压缩 0-25 lb~0-40,000 lb 0-10 kgf~0-10,000 kgf
规格:
激励：10 Vdc，zui大值为15 Vdc
输出：3 mV/V ±0.0075 mV/V
线性度：±0.03% FSO (0.1% 40 K)
滞后性：±0.02% FSO (0.1% 40 K)
重复性：±0.01% FSO (0.05% 40 K)
零点平衡：±1% FSO
工作温度范围：-40~93°C (-40~200°F)
补偿温度范围：17~71°C (60~160°F)
热效应：
零点：0.002% FSO/°C
量程：0.002% FSO/°C
an全过载值：容量的150%
极限过载：容量的300%
输入电阻：350 ±10 Ω
输出电阻：350 ±10 Ω
输出电阻：0.010 至 0.020"
结构：17-4 PH不锈钢
电气(LC101/LCM101)（4芯屏 蔽电缆）：
<100 kgf/250 lb：9 m (30') 24 AWG
250~1000 kgf/250~2000 lb：9 m (30') 20 AWG
=1500 kgf/3000 lb: 4.5 m (15') 20 AWG
对接连接器(LC111/LCM111)：
≤100 kgf/200 lb: PT06F8-4S， 单独销售
=250 kgf/250 lb: PT06F10-6S, 单独销售

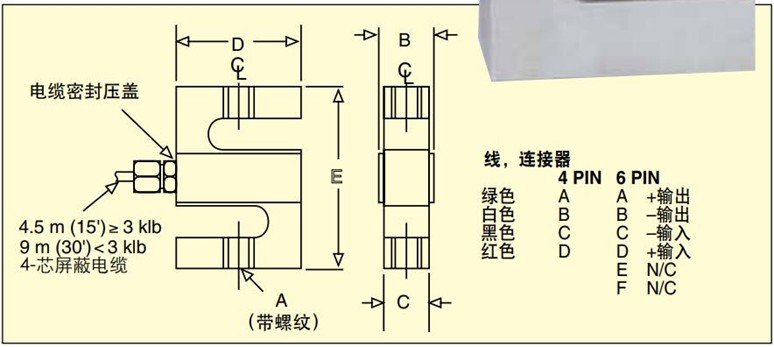

外形尺寸：mm (in)
| 容量 | A | B | C | D | E | 重量kg(lb) |
| lb | ||||||
| 25~200 | 1⁄4-28 | 19(0.75) | 13(0.50) | 38(1.5) | 64(2.5) | 0.45(1.0) |
| 250~2.5K | 1⁄2-20 | 32(1.25) | 25(1.0) | 51(2.0) | 76(3.0) | 1.1(2.5) |
| 3K~5K | 5⁄8-18 | 32(1.25) | 25(1.0) | 51(2.5) | 89(3.5) | 1.6(3.5) |
| 10K~20K | 1-14 | 44(1.75) | 38(1.5) | 76(3.0) | 108(4.3) | 2.0(4.5) |
| 25K~30K | 1-14 | 57(2.25) | 51(2.0) | 102(4.0) | 108(4.3) | 4(9) |
| 40K | 11⁄4-12 | 83(3.25) | 76(3.0) | 102(4.0) | 140(5.5) | 6(13) |
| kgf | ||||||
| 10~100 | M6x1.00 | 19(0.75) | 13(0.50) | 38(1.5) | 64(2.5) | 0.45(1.0) |
| 250~1000 | M12x1.75 | 32(1.25) | 25(1.0) | 51(2.0) | 76(3.0) | 1.1(2.5) |
| 1500~2000 | M16x2.0 | 32(1.25) | 25(1.0) | 51(2.5) | 89(3.5) | 1.6(3.5) |
| 5K~10K | M24x2.00 | 44(1.75) | 38(1.5) | 76(3.0) | 108(4.3) | 2.0(4.5) |

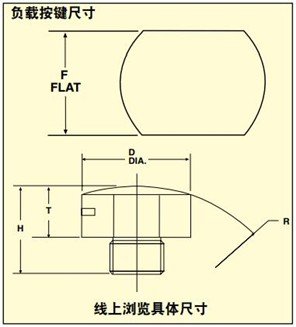

标准负载按键
| 型号 | 螺纹 |
| LBC-014 | 1⁄4-28 |
| LBC-012 | 1⁄2-20 |
| LBC-058 | 5⁄8-18 |
| LBC-100 | 1-14 |
| LBC-114 | 1 1⁄4-12 |
公制负载按键
| 型号 | 螺纹 |
| MLBC-M6 | M6 x 1.0 |
| MLBC-M12 | M12 x 1.75 |
| MLBC-M16 | M16 x 2.0 |
| MLBC-M24 | M24 x 2.0 |
订货信息：
| 标准型号 | 容量 lb | 兼容的仪表* | 负载按键 型号 | 杆端 型号 | |
| 电缆 | 连接器 | ||||
| LC101-25 | LC111-25 | 25 | DP41-S,DP25B-S | LBC-014 | REC-014M |
| LC101-50 | LC111-50 | 50 | DP41-S,DP25B-S | LBC-014 | REC-014M |
| LC101-100 | LC111-100 | 100 | DP41-S,DP25B-S | LBC-014 | REC-014M |
| LC101-200 | LC111-200 | 200 | DP41-S,DP25B-S | LBC-014 | REC-014M |
| LC101-250 | LC111-250 | 250 | DP41-S,DP25B-S | LBC-012 | REC-012M |
| LC101-500 | LC111-500 | 500 | DP41-S,DP25B-S | LBC-012 | REC-012M |
| LC101-1K | LC111-1K | 1000 | DP41-S,DP25B-S | LBC-012 | REC-012M |
| LC101-2K | LC111-2K | 2000 | DP41-S,DP25B-S | LBC-012 | REC-012M |
| LC101-3K | LC111-3K | 3000 | DP41-S,DP25B-S | LBC-058 | REC-058M |
| LC101-5K | LC111-5K | 5000 | DP41-S,DP25B-S | LBC-058 | REC-058M |
| LC101-10K | LC111-10K | 10,000 | DP41-S,DP25B-S | LBC-100 | REC-100M |
| LC101-20K | LC111-20K | 20,000 | DP41-S,DP25B-S | LBC-100 | REC-100M |
| LC101-25K | LC111-25K | 25,000 | DP41-S,DP25B-S | LBC-100 | REC-100M-1 |
| LC101-30K | LC111-30K | 30,000 | DP41-S,DP25B-S | LBC-100 | REC-100M-1 |
| LC101-40K | LC111-40K | 40,000 | DP41-S,DP25B-S | LBC-114 | REC-114M |
| 公制型号 | 容量 kgf | 兼容的仪表* | 负载按键 型号 | 杆端 型号 | |
| 电缆 | 连接器 | ||||
| LCM101-10 | LCM111-10 | 10 | iSeries,DP41-S,DP25B-S | MLBC-M6 | MREC-M6M |
| LCM101-25 | LCM111-25 | 25 | iSeries,DP41-S,DP25B-S | MLBC-M6 | MREC-M6M |
| LCM101-50 | LCM111-50 | 50 | iSeries,DP41-S,DP25B-S | MLBC-M6 | MREC-M6M |
| LCM101-100 | LCM111-100 | 100 | iSeries,DP41-S,DP25B-S | MLBC-M6 | MREC-M6M |
| LCM101-250 | LCM111-250 | 250 | iSeries,DP41-S,DP25B-S | MLBC-M12 | MREC-M12M |
| LCM101-500 | LCM111-500 | 500 | iSeries,DP41-S,DP25B-S | MLBC-M12 | MREC-M12M |
| LCM101-1K | LCM111-1K | 1000 | iSeries,DP41-S,DP25B-S | MLBC-M12 | MREC-M12M |
| LCM101-1.5K | LCM111-1.5K | 1500 | iSeries,DP41-S,DP25B-S | MLBC-M16 | MREC-M16M |
| LCM101-2K | LCM111-2K | 2000 | iSeries,DP41-S,DP25B-S | MLBC-M16 | MREC-M16M |
| LCM101-5K | LCM111-5K | 5000 | iSeries,DP41-S,DP25B-S | MLBC-M24 | MREC-M24M |
| LCM101-10K | LCM111-10K | 10,000 | iSeries,DP41-S,DP25B-S | MLBC-M24 | MREC-M24M |
配件
| 型号 | 说明 |
| PT06F8-4S | 用于LC111/LCM111系列称重传感器的对接连接器，200lb，小于100kg |
| PT06F10-6S | 用于LC111/LCM111系列称重传感器的对接连接器，200lb，小于100kg |
| CA-4PC24-2A-015 | LC111/LCM111系列称重传感器，200磅，<100公斤，电缆组件配备4针连接器 |
| CA-4PC24-2-015 | LC111/LCM111系列称重传感器，250磅，<100公斤，电缆组件配备6针 |
配备5测量点NIST可溯源校准和59 kΩ分流数据。
*在线访问可兼容仪表
如欲订购连接器款式，将型号更改为 LC111，无需支付额外费用。对接连接器单独销售.
订购示例：
LC111-200，容量为200 lb的连接器型称重传感器。
LCM111-100，容量为100 kgf的连接器型称重传感器。
PT06F8-4S，对接连接器，REC-014M，配套杆端，LBC-014，配套负载按键。
LC101-5K，容量为5000 lb的连接器型称重传感器。REC-058M，配套杆端。
杆端
