应用:
光伏太阳能电池定位器、风能系统、包装机械、赛车运动车辆、汽车试验、工厂自动化、OEM试验台
特点：
为工厂自动化和各种工业和商业应用而设计的非接触式装置，如汽车运动车辆、汽车测试、太阳能电池定位器、风力涡轮螺旋桨螺距和制动器以及包装设备。美国OMEGA LDI-619 LVIT位移传感器具有紧凑的设备、坚固的不锈钢结构、卓越的性能和优异的行程长度比，是工业测试、实验室和OEM应用的理想选择。
提供15个满刻度范围，从15到900 mm（磴到36”）。校准和设置通过单线现场编程功能简化，从而使传感器模拟输出的端点与传感器所连接组件的运动范围的端点相匹配。此功能允许用户在整个运动范围内优化位置测量系统的分辨率。
LDI-619产品配有腋下引出电缆和M5 x 0.8螺纹端，用于安装。
LDI-619系列位移传感器规格：
模拟I/OS：
0至10V输出，12至30V输入，最大35 mA；
4至20 mA（3线）输出，18至30V输入，60 mA最大75°C（167°F最大）
测量范围：2.5至900 mm（磴“至36”）满刻度
线性误差：典型满刻度输出（fso）的±0.15%，最大为±0.25%
分辨率：fs的0.025%
更新率：300赫兹，额定值
工作温度：-20至85°C（-4至185°F）
温度系数：fs/°C的0.015%
振动：5至20赫兹，0.5“p-p；20至2000赫兹，4.2 g p-p
冲击：1000 g，11 ms
终端：IEC IP67
湿度：95%相对湿度，无冷凝
外壳材料：不锈钢
关键词: LVIT位移传感器
| Wiring Table |
|
| I/O Function |
Color |
| Power Input |
Red |
| Ground |
Black |
| Analog output |
Green |
| Field Programming |
White |
| Shield/ drain* |
Shield |
| *Shield unconnected internally |
|

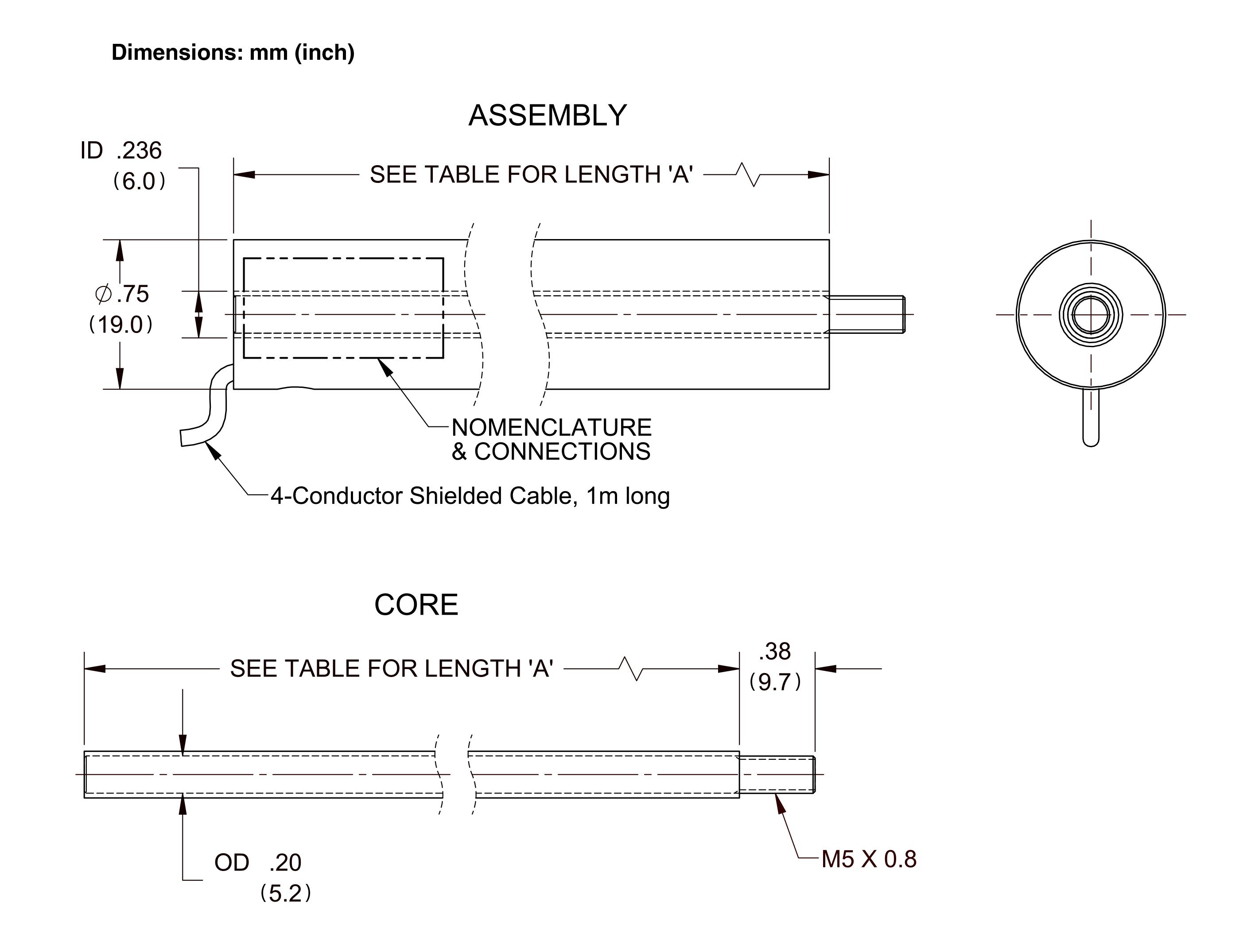

| LDI-619 Range Table |
||
| Nominal Range |
Length “A” |
|
| Inches |
mm |
mm (Inches) |
| 0.1 |
2.5 |
35.0 (1.38) |
| 0.2 |
5 |
35.0 (1.38) |
| 0.3 |
7.5 |
35.0 (1.38) |
| 0.4 |
10 |
35.0 (1.38) |
| 0.5 |
12.5 |
35.0 (1.38) |
| 0.6 |
15 |
35.0 (1.38) |
| 0.8 |
20 |
35.0 (1.38) |
| 1 |
25 |
35.0 (1.38) |
| 1.2 |
30 |
41.3 (1.63) |
| 2 |
50 |
60.5 (2.38) |
| 3 |
75 |
85.9 (3.38) |
| 4 |
100 |
111.1 (4.38) |
| 6 |
150 |
165.1 (6.5) |
| 8 |
200 |
215.9 (8.50) |
| 10 |
250 |
266.7 (10.50) |
| 12 |
300 |
317.5 (12.50) |
| 15 |
375 |
400.0 (15.75) |
| 18 |
450 |
476.2 (18.75) |
| 24 |
600 |
635.0 (25.00) |
| 30 |
750 |
787.4 (31.00) |
