OMEGA&tradeLDI-119系列LVIT（线性可变电感式传感器）位置传感器属于非接触式装置，专为工厂自动化和各种工业和商业应用而设计，如太阳能电池定位器，风力发电机螺距和制动器，越野或农用车辆的滑槽或门位置，以及包装设备。
LDI-119传感器采用模块化紧凑型设计，性能良好，具有出色的行程长度比，是工业测试、实验室以及厂内或移动设备OEM应用的理想选择。
LDI-119传感器提供25~200mm（1~8")范围内的6种满量程范围。上述传感器采用多种直流电压运行，可提供多种输出，均具有现场可编程性校准功能。产品配备径向出口电缆和两个旋转杆眼端，便于安装。LDI系列还包括更大的主体版本，即LDI-127，适用于需使用重型装置的应用。
产品规格
模拟输入/输出：
0~10V输出和12~30V输入，35 mA（zui大值）；
4~20 mA （3线）输出和18~30V输入,
60 mA（zui大值）75°C (167°Fzui高)
测量范围：25~200 mm (1~8") 满量程
线性度误差：±0.15%满量程输出（FSO）（典型值）， ±0.25% （zui大值）
分辨率：0.025% FS
更新速率：300 Hz（标称值）
工作温度：-20~85°C（-4~185°F）
温度系数：0.015% FS/°C
振动：5~20 Hz, 0.5"" p-p; 20~2000 Hz, 4.2 g p-p
冲击：1000 g, 11 ms
终端：IEC IP67 湿度：95% RH, 无冷凝
外壳材料：铝"
| Wiring Table | |
| Function | Cable Code |
| + Power Input | Red |
| Ground | Black |
| Analog Output | Green |
| Field Programmability | White |

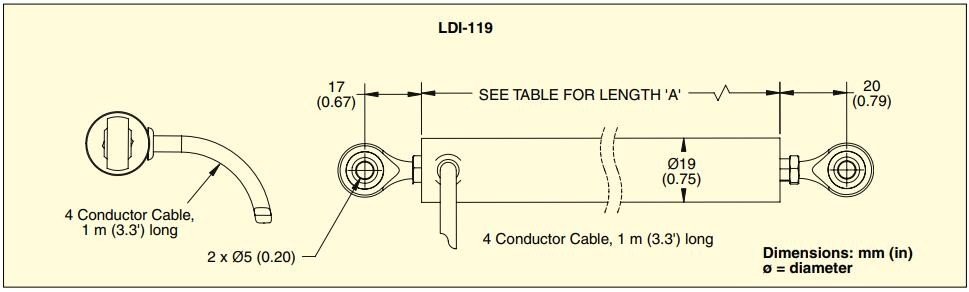

| Unit Length Table，Dimensions: mm (inch) | |
| Linear Range | Length “A” |
| 25 (1) | 89 (3.5) |
| 50 (2) | 114 (4.5) |
| 75 (3) | 140 (5.5) |
| 100 (4) | 165 (6.5) |
| 150 (6) | 216 (8.5) |
| 200 (8) | 267 (10.5) |
订货信息：
| 外壳铝型号 | 外壳300不锈钢型号 | 描述 |
| LDI-119-025-A010A | LDI-119-025-A010S | 线性传感器，25mm范围，19mm外壳，径向电缆，拉杆式末端， 0 至 10 Vdc输出 |
| LDI-119-050-A010A | LDI-119-050-A010S | 线性传感器，50mm量程，19mm外壳，径向电缆，拉杆式末端，0 至 10 Vdc输出 |
| LDI-119-075-A010A | LDI-119-075-A010S | 线性传感器，75mm量程，19mm外壳，径向电缆，杆眼端，0 至 10 Vdc输出 |
| LDI-119-100-A010A | LDI-119-100-A010S | 线性传感器，100mm范围，19mm外壳，径向电缆，杆眼端，0 至 10 Vdc输出 |
| LDI-119-150-A010A | LDI-119-150-A010S | 线性传感器，150mm量程，19mm外壳，径向电缆，杆眼端，0 至 10 Vdc输出 |
| LDI-119-200-A010A | LDI-119-200-A010S | 线性传感器，范围200mm，外壳19mm，径向电缆，拉杆式末端，0 至 10 Vdc输出 |
| LDI-119-025-A020A | LDI-119-025-A020S | 线性传感器，25mm量程，19mm外壳，径向电缆，杆眼端，4 至 20 mA输出 |
| LDI-119-050-A020A | LDI-119-050-A020S | 线性传感器，50mm量程，19mm外壳，径向电缆，杆眼端，4 至 20 mA输出 |
| LDI-119-075-A020A | LDI-119-075-A020S | 线性传感器，75mm量程，19mm外壳，径向电缆，杆眼端，4 至 20 mA输出 |
| LDI-119-100-A020A | LDI-119-100-A020S | 线性传感器，100mm量程，19mm外壳，径向电缆，杆眼端，4 至 20 mA输出 |
| LDI-119-150-A020A | LDI-119-150-A020S | 线性传感器，150mm范围，19mm外壳，径向电缆，杆眼端，4 至 20 mA输出 |
| LDI-119-200-A020A | LDI-119-200-A020S | 线性传感器，200mm量程，19mm外壳，径向电缆，拉杆式末端，4 至 20 mA输出 |
