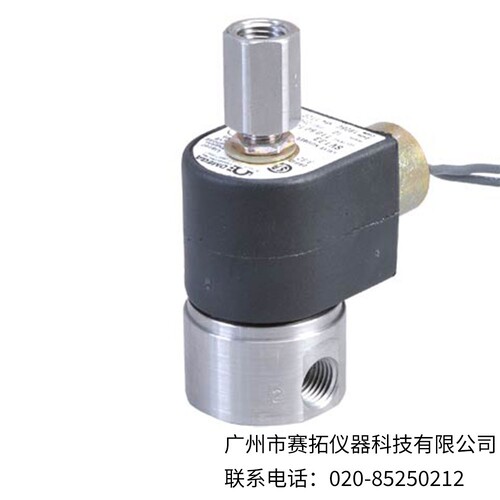

SV-3100系列二通电磁阀是直动式阀，采用黄铜和不锈钢结构和FKM密封材料。-10至137℃（14至280℉）的温度范围非常适合中性介质，例如压缩空气、惰性气体、水和合成油。
规格
安装位置：任何（至好是电磁阀系统直立）
至高过程温度：137℃（280℉）由于FKM O形圈
至高环境温度：取决于线圈（参见线圈的额定值）
电压容差：±10%
开放时间（毫秒）：
AC：10 to 20
DC：20 to 80取决于孔口和压力
关闭时间（毫秒）：交流和直流：约20至30
循环速率：约1000次/分钟
占空比：连续（100%）
线圈成型材料：
黑色聚酯（F级）：SV8COIL-115AC，SV8COIL-24DC/60HZ，SV8COIL-24AC/50至60HZ，SV8COIL-220AC
黑色聚酰胺（F级）：SV8COIL-12DC，SV8COIL-24DC
黑色聚苯硫醚（H级）：SV8COIL-115/60HZ
结构材料
本体：黄铜
电枢管：黄铜
固定芯：不锈钢400
柱塞：不锈钢400
弹簧：不锈钢300
遮光环：铜
孔口：黄铜
密封材料：FKM
线圈规格
线圈：8W
Inrush VA：25 VA
Holding VA：14 VA
OMEGA电磁阀订货信息：
| 型号 |
描述 |
管尺寸† (inch) |
孔口尺寸 (inch) |
CV流量 系数 |
工作压力M.O.P.D. |
|
| AC psi |
DC psi |
|||||
| SV3101 |
2-way normally closed valve |
1/8 |
1/16 |
0.10 |
430 |
220 |
| SV3103 |
2-way normally closed valve |
1/8 |
3/32 |
0.14 |
290 |
150 |
| SV3104 |
2-way normally closed valve |
1/8 |
1/8 |
0.24 |
175 |
85 |
| SV3105 |
2-way normally closed valve |
1/8 |
5/32 |
0.35 |
85 |
30 |
| SV3106 |
2-way normally closed valve |
1/4 |
1/16 |
0.10 |
430 |
220 |
| SV3108 |
2-way normally closed valve |
1/4 |
3/32 |
0.15 |
290 |
150 |
| SV3109 |
2-way normally closed valve |
1/4 |
1/8 |
0.24 |
175 |
85 |
| SV3110 |
2-way normally closed valve |
1/4 |
5/32 |
0.35 |
85 |
30 |
* Maximum operational pressure differential.
† BSP threads. In most cases BSP and NPT are interchangeable in this size.
配件：
| 型号 |
描述 |
| 连接 |
|
| SV-CGC |
Replacement cable grip connector |
| SV-CC |
¹/₂" conduit connector |
| 线圈 |
|
| SV8COIL-115AC |
Replacement 8 W coil for 110 to 120 Vac/50 to 60 Hz 154℃(310℉)(Class F) |
| SV8COIL-12DC |
8 W coil for 12 Vdc 154℃(310℉)(Class F) |
| SV8COIL-24DC |
8 W coil for 24 Vdc 154℃(310℉)(Class F) |
| SV8COIL-24AC/60HZ |
8 W coil for 24 Vac/50 to 60 Hz 182℃(360℉)(Class F) |
| SV8COIL-220AC |
8 W coil for 220 to 240 Vac/50 to 60 Hz 154℃(310℉)(Class F) |
| SV8COIL-115/60HZ |
8 W coil for 115 Vac/60 Hz 182℃(360℉)(Class H) |
Comes complete with operator’s manual, 8 W coil and cable grip connector.
订购示例：
SV3109, 1/4" valve with 5/32" orifice.
SV3106, 1/4" valve with 1/16" orifice andSV8COIL-12DC, 8 W/12 Vdc coil.
