SV4000系列二通热水和蒸汽电磁阀采用内部先导。它们采用黄铜和316不锈钢结构，以及PTFE密封材料。0至182℃（32至360℉）的温度范围和PTFE O形圈使这些阀门成为热水和蒸汽等介质的理想选择。每个单元都配有一个应力消除连接器。还提供1/2英寸导管插头。
规格
安装位置：任意（至好是电磁阀系统直立）
至大工艺温度：60至182℃（140至360℉）PTFE O型圈
至大环境温度：取决于线圈（参见线圈额定值）
电压容差：±10% AC，±5% DC
开放时间：约100至200ms
关闭时间：约200至1200ms
循环速率：约60次/分钟
占空比：连续（100%）
线圈成型材料：
黑色聚苯硫醚（H级）：SV8COIL-115/60 HZ;SV8COIL-220/60 HZ
黑色环氧树脂（H级）：所有14W线圈，NEMA 4
结构材料
| 主体 | 黄铜 | 316不锈钢 |
| Armature Tube | Stainless steel 300 | Stainless steel 300 |
| Fixed Core | Stainless steel 400 | Stainless steel 400 |
| Plunger | Stainless steel 400 | Stainless steel 400 |
| Spring | Stainless steel 300 | Stainless steel 300 |
| Shading Ring | Copper | Gold-Plated Copper |
| Orifice | Brass | 316 SS |
线圈规格
| Watt | Inrush VA | Holding VA |
| 8.0 | 25.0 | 14.0 |
| 14.0 | 43.0 | 27.0 |
OMEGA电磁阀订货信息：
| 黄铜阀门 | |||||||||
| 常闭 型号 | 常开 型号 | 管 尺寸† | 孔口 尺寸 | CV 流量 系数 | 线圈 | 工作压力 | |||
| 标准 | 可选 | Min psi | M.O.P.D. | ||||||
| AC psi | DC psi | ||||||||
| SV4002A | SV4002A-NO | 1/2 | 7/16" | 3.4 | 8W | 14W | 7 | 150 | 150 |
| SV4003A | SV4003A-NO | 3/4 | 3/4" | 6.2 | 8W | 14W | |||
| SV4004A | SV4004A-NO | 1 | 1" | 11.08 | W | 14W | |||
| 常闭 316 SS 阀 | |||||||||
| 型号 | 管 尺寸† | 孔口 尺寸 | CV 流量 系数 | Power | MIN psi | AC psi | DC psi | ||
| SV4002A-SS | 1/2 | 7/16" | 2.4 | 8W | 7 | 150 | 150 | ||
| SV4003A-SS | 3/4 | 3/4" | 8.0 | ||||||
| SV4004A-SS | 1 | 1" | 9.0 | ||||||
*至大工作压差

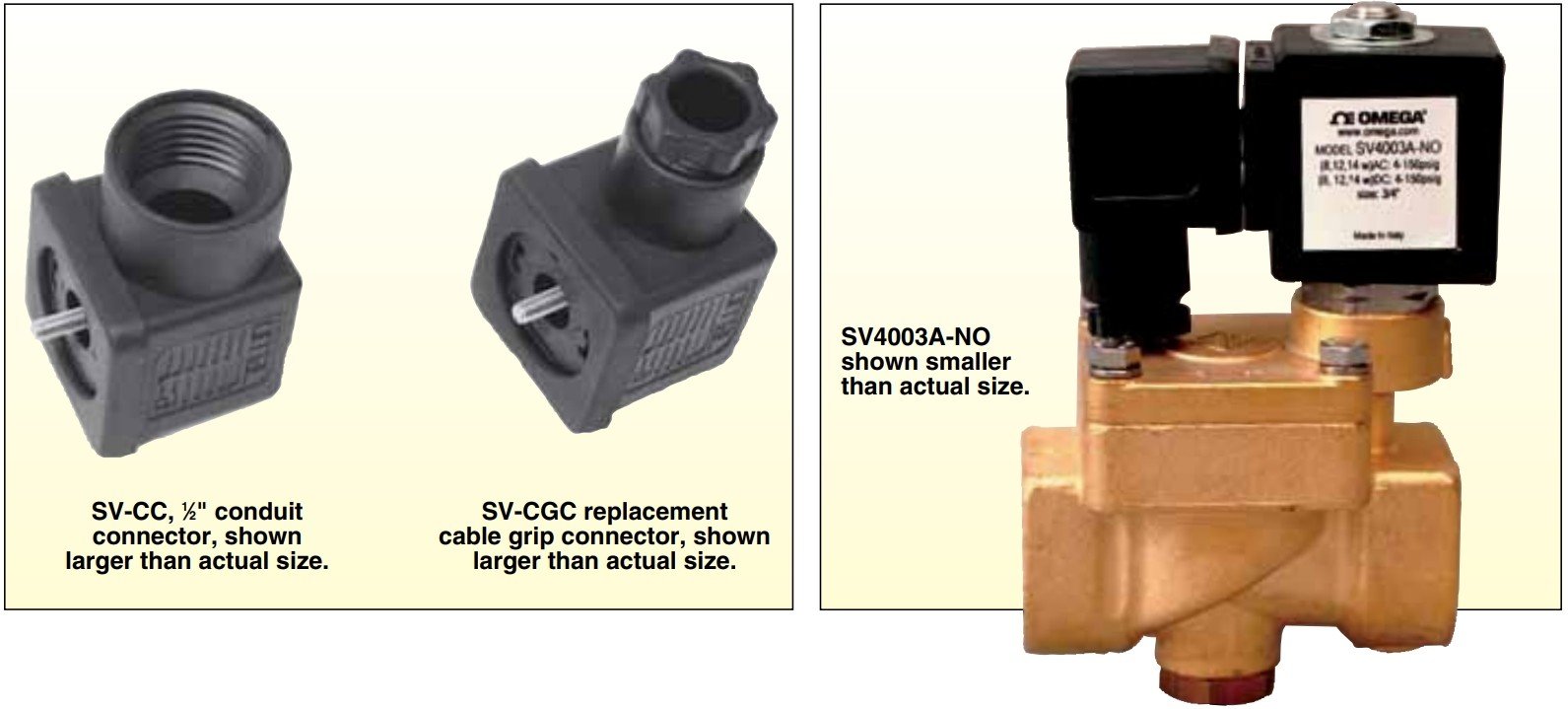

配件
| 连接 | |
| 型号 | 描述 |
| SV-CGC | Replacement cable grip connector |
| SV-CC | ¹/₂"conduit connector |
| 线圈 | |
| SV8COIL-115/60HZ | 8 W coil for 115 Vac/60 Hz 182℃ (360℉) (Class H) |
| SV8COIL-220AC | 8 W coil for 220 Vac/60 Hz 182℃ (360℉) (Class H) |
| SV8COIL-24AC/60HZ | 8 W coil for 24 Vac/60 Hz 182℃ (360℉) (Class H) |
| SV14COIL-24DC | 14 W coil for 24 Vdc 182℃ (360℉) (Class H) |
| SV14COIL-12DC | 14 W coil for 12 Vdc 182℃ (360℉) (Class H) |
| Repair Kits (Include Diap hragm, Spring, Plunger and O-rings) | |
| VRK-4012 | Repair kit for SV4001 and SV4002 |
| VRK-4034 | Repair kit for SV4003 and SV4004 |
| VRK-4002SS | Repair kit for SV4002-SS |
| VRK-4034SS | Repair kit for SV4003-SS and SV4004-SS |
配有操作手册、8 W 线圈和电缆夹。
