PRG101和PRG501系列减压阀采用先进的设计，由精密测量胶囊和高增益伺服放大器组成，可实现高性能。该调节器可用于“死胡同”应用，每当设定值降低时就会耗尽。供气压力的变化对调节精度的影响很小。调节器可以安装在面板或管道上。PRG101有2个压力表端口，可用于安装Omega压力表以进行本地指示。PRG501非常适合在面板安装时读取千分表读数。千分表位于面板外。
操作

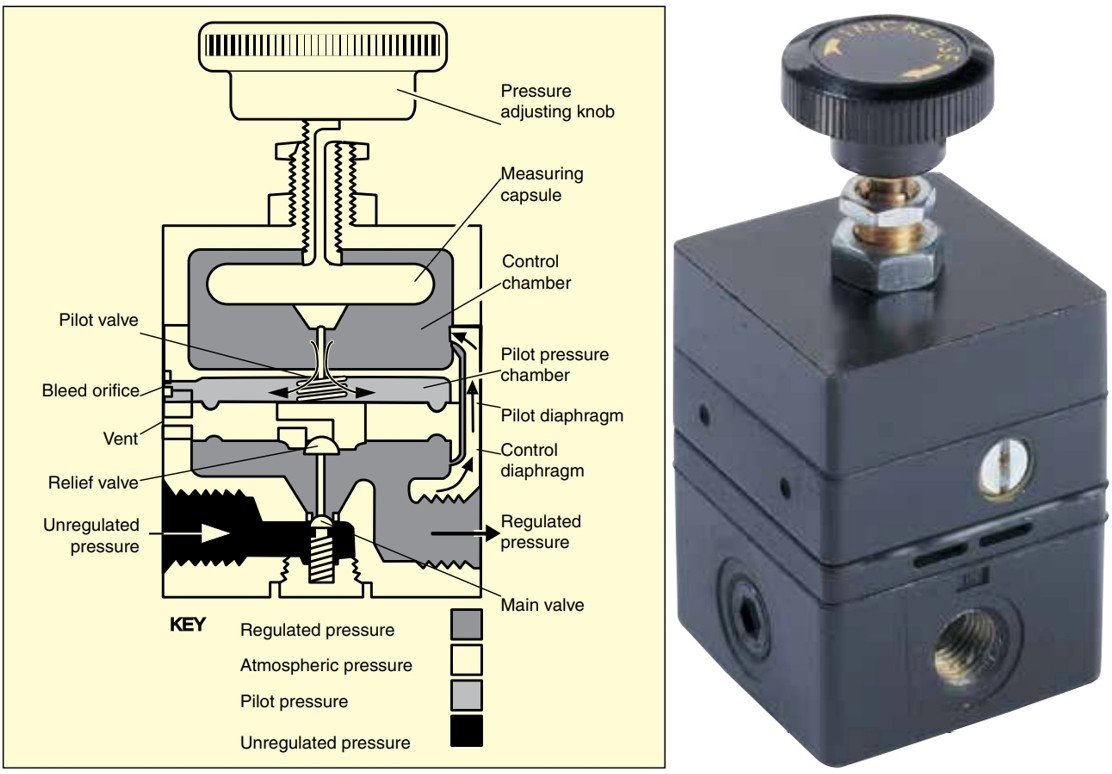

PRG101和PRG501稳压器采用活塞控制来实现其高增益气动2级伺服系统。为了增加调节压力，顺时针转动手轮，迫使测量胶囊/活塞组件向下。
这会将先导膜片和控制膜片向下推。结果，主阀打开，供气压力进入调节器。由此产生的压力变化导致测量胶囊压缩。这种压缩导致先导膜片和控制膜片向上移动，然后关闭主阀。为了降低调节压力，手轮逆时针转动，迫使测量胶囊/活塞组件向上。这允许先导膜片和控制膜片向上移动。结果，安全阀打开，空气通过通风口排出。由此产生的压降导致测量胶囊膨胀。这种膨胀导致先导膜片和控制膜片向下移动，然后关闭安全阀。
规格
至大供应量（输入）压力：150psi（1000kPa）
至小供应量（输入）压力：比所需输出压力高3psi
至小调节压力：2psi
介质：仅干燥气体（无油），过滤至优于25微米
流量：至大10SCFM
消耗@Midrange
0.01SCFM(PRG101-25,PRG501-15,PRG501-30)
0.02SCFM(PRG101-60,PRG501-60)
0.04SCFM(PRG101-120,PRG501-120)
调节精度(15psi供应压力变化在中间范围):
0.1%(PRG101-25,PRG501-15,PRG501-30)
0.05%(PRG101-60,PRG501-60)
0.02%(PRG101-120,PRG501-120)
灵敏度：0.005psi
迟滞和重复性：0.05%设置
工作温度：-20至70℃（0至160℉）

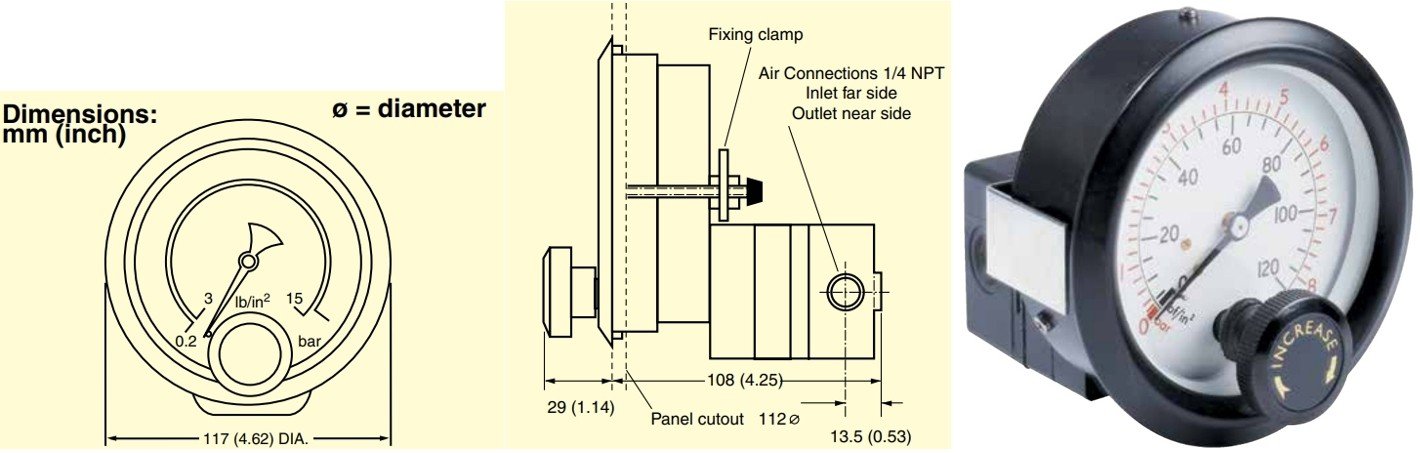

PRG501千分表：双刻度psi和bar
50%负载变化的响应时间：0.2秒
外壳：IP65密封，锌压铸，环氧树脂喷漆
膜片材质：丁腈增强弹性体
胶囊材质：铍铜
安装：任何态度;提供整体式安装螺母
压力表（PRG501）：磷青铜波登管

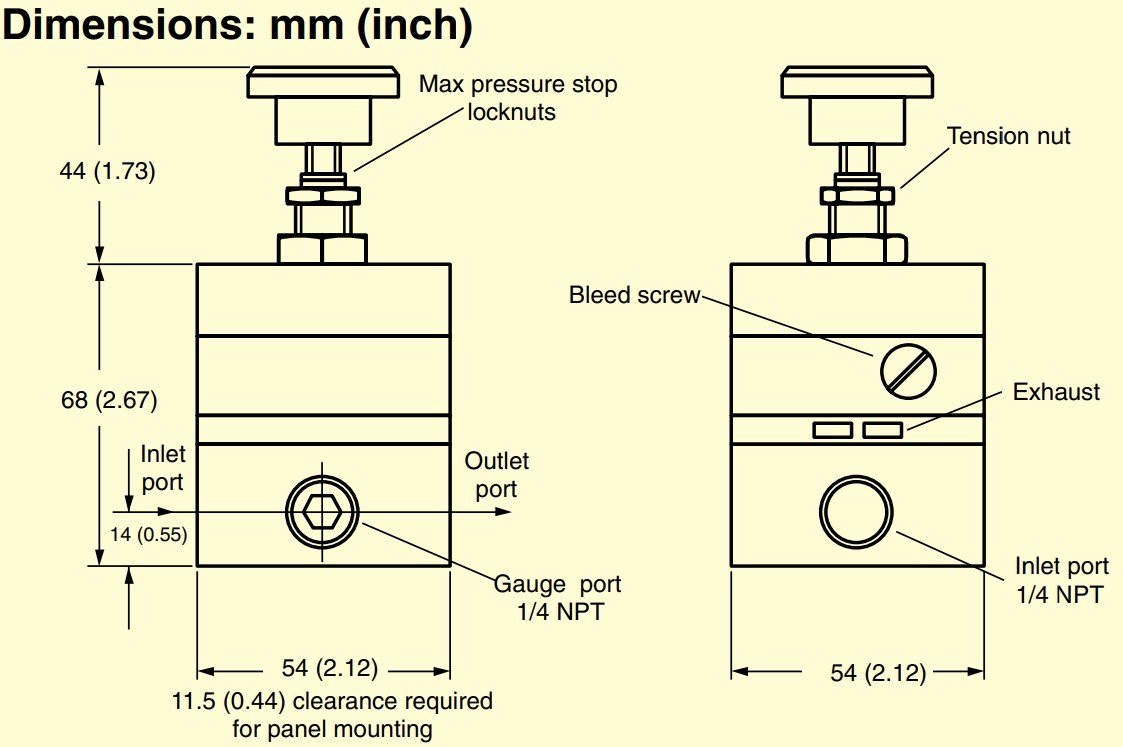

过程连接：1/4NPT内螺纹（仅气动）
控制范围的匝数：2-1/2手轮转数
重量：
PRG101：0.75千克（1.60磅）
PRG501：1.15千克（2.50磅）
订货信息：
| 型号 | 可调范围 | Consumption@ Mid-Range | 调节精度(15psi中档供应压力变化) |
| PRG101系列带手轮调节 | |||
| PRG101-25 | 2至25psig | 0.01scfm | 0.1% |
| PRG101-60 | 2至60psig | 0.02scfm | 0.05% |
| PRG101-120 | 2至120psig | 0.04scfm | 0.02% |
| PRG501系列带千分表和手轮调节 | |||
| PRG501-X15 | 2至15psig | 0.01scfm | 0.1% |
| PRG501-30 | 2至30psig | 0.01scfm | 0.1% |
| PRG501-60 | 2至60psig | 0.02scfm | 0.05% |
| PRG501-120 | 2至120psig | 0.04scfm | 0.02% |
*PRG501，送完即止。
配有操作手册。
