为实现等温、低电阻的温度测量电路的切换，OMEGA提供了三种样式的选择开关。OSW样式具有镀银触点，而OSWG系列则包含镀金触点。SW14 ¼ DIN开关可选择镀金或镀银触点。每种样式均在一个无中断的Noryl®外壳内提供2 ~ 34个位置。
这款旋转开关的等温设计可减少输入和输出热电偶接线之间的温度梯级，从而zui小化热电偶信号传输时因在接线端产生热电动势而导致的误差。镀银或镀金触点的低电阻还能够切换温度敏感电阻设备，如RTD和热敏电阻。
双极SW和OSW系列开关具有一个方便的"关闭"位置。"关闭"位置可留作开路或短路，以防止假信号在热电偶仪器上进行记录。每个极点均完全隔离。为实现快速简单的接线，开关后面的接线端均有清晰标示。

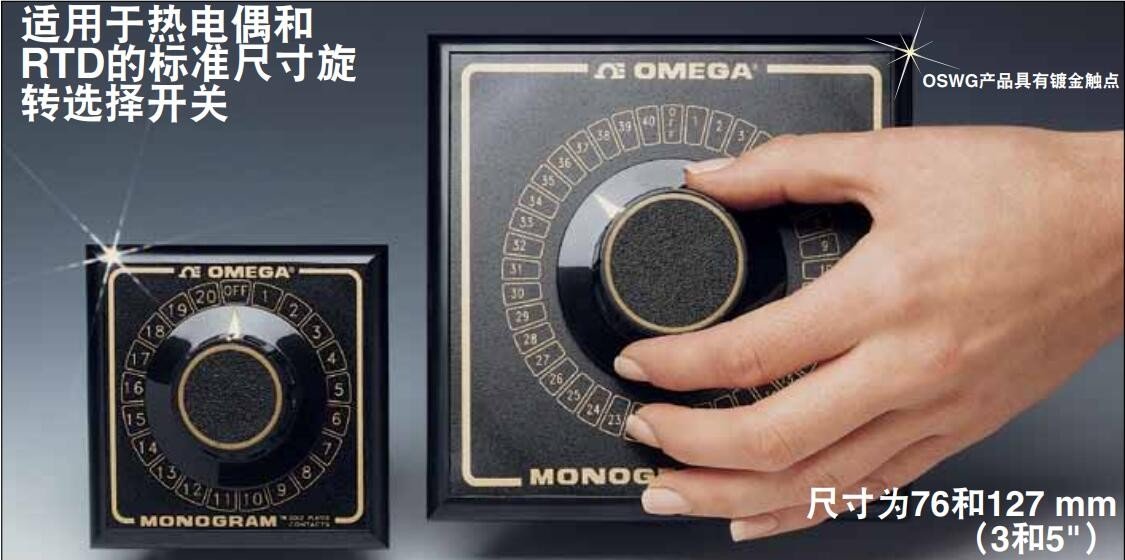

OSW和OSWG系列旋转开关
镀金或镀银触点，标准螺钉式接线端
绝缘电阻：300 Vdc时为20 MΩ
接触电阻：0.004 Ω或更低
还可提供：握把式手柄改进套件；请指定OSW-PG和开关尺寸（需付额外费用）

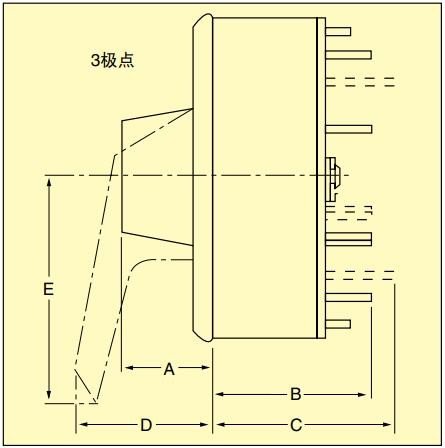

OSW开关尺寸
| 开关尺寸 mm(inch) | 外形尺寸A mm(inch) | 外形尺寸B* mm(inch) | 外形尺寸C mm(inch) | 外形尺寸D mm(inch) | 外形尺寸E mm(inch) | 仪表前盖尺寸 mm(inch) |
| 76 (3) | 28.6 (11⁄8) | 54 (21⁄8) | 62 (27⁄16) | 44.4 (13⁄4) | 66.7 (25⁄8) | 82.55 (31⁄4) |
| 127 (5) | 38.1 (11⁄2) | 54 (21⁄8) | 62 (27⁄16) | 58.7 (25⁄16) | 92.07 (35⁄8) | 133.35 (51⁄4) |
OSW和OSWG系列旋转开关订货信息：
| 极点数目 | 位置 数目 | 接触动作 | 尺寸 | 镀银触点 | 镀金触点 |
| 型号 | 型号 | ||||
| 2极点 包括“关闭” | 2 | 先开后合 | 76 mm (3") | OSW3-2 | OSWG3-2 |
| 3 | OSW3-3 | OSWG3-3 | |||
| 4 | OSW3-4 | OSWG3-4 | |||
| 5 | OSW3-5 | OSWG3-5 | |||
| 6 | OSW3-6 | OSWG3-6 | |||
| 8 | OSW3-8 | OSWG3-8 | |||
| 9 | OSW3-9 | OSWG3-9 | |||
| 10 | OSW3-10 | OSWG3-10 | |||
| 12 | 先合后开 | 76 mm (3") 127 mm (5") | OSW3-12 | OSWG3-12 | |
| 14 | OSW3-14 | OSWG3-14 | |||
| 16 | OSW3-16 | OSWG3-16 | |||
| 18 | OSW3-18 | OSWG3-18 | |||
| 20 | OSW3-20 | OSWG3-20 | |||
| 24 | OSW5-24 | OSWG5-24 | |||
| 28 | OSW5-28 | OSWG5-28 | |||
| 30 | OSW5-30 | OSWG5-30 | |||
| 32 | OSW5-32 | OSWG5-32 | |||
| 36 | OSW5-36 | OSWG5-36 | |||
| 40 | OSW5-40 | OSWG5-40 | |||
| 3极点 无“关闭” | 6 | 先合后开 | 127 mm (5") | OSWT-6 | OSWGT-6 |
| 10 | OSWT-10 | OSWGT-10 | |||
| 12 | OSWT-12 | OSWGT-12 | |||
| 18 | OSWT-18 | OSWGT-18 | |||
| 20 | OSWT-20 | OSWGT-20 | |||
| 24 | OSWT-24 | OSWGT-24 | |||
| 28 | OSWT-28 | OSWGT-28 | |||
| 30 | OSWT-30 | OSWGT-30 | |||
| 32 | OSWT-32 | OSWGT-32 | |||
| 36 | OSWT-36 | OSWGT-36 | |||
| 40 | OSWT-40 | OSWGT-40 |
如欲订购可选的握把式手柄，请将后缀“-PG”添加到型号中。配备安装硬件、面板安装模板和说明手册（需付额外费用）。
订购示例：OSWG3-20-PG，76 mm (3")开关，20位置，金触点，带可选的握把式手柄。
SW系列带“卡入”连接的1 ⁄4 DIN旋转选择开关

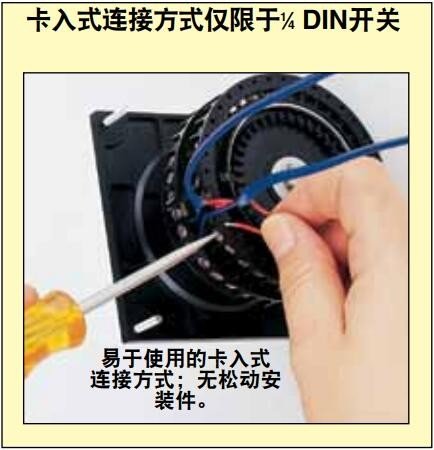

OMEGA很荣幸提供1 ⁄4 DIN尺寸的旋转选择开关。与我们的其他旋转选择开关一样，该型号可提供“先开后合” 和“先合后开”接触作用。各型号可提供2 ~ 34个位置，具有2、3或4极点款。可提供标准的圆形旋钮或可选的握把式手柄。1 ⁄4 DIN开关还具有“卡入”式连接方式。
SW系列外形尺寸
仪表前盖：96 mm (3.78")方形，1 ⁄4 DIN
面板厚度：
2极点：63 mm (2 13/32")
3极点：82 mm (3 5/32")
4极点：101 mm (3 29/32")
面板开孔：直径92 mm (3 5/8")
正面高度：28 mm (1 3/32")；带握把式手柄时为67 mm (2 5/8")
SW系列订货信息：
| 极点数目 | 位置 数目 | 镀银触点 | 镀金触点 |
| 型号 | 型号 | ||
| 2 包括 "关闭" 位置 | 2 | SW142-2-(*) | SW142G-2-(*) |
| 4 | SW142-4-(*) | SW142G-4-(*) | |
| 6 | SW142-6-(*) | SW142G-6-(*) | |
| 8 | SW142-8-(*) | SW142G-8-(*) | |
| 10 | SW142-10-(*) | SW142G-10-(*) | |
| 12 | SW142-12-(*) | SW142G-12-(*) | |
| 16 | SW142-16-(*) | SW142G-16-(*) | |
| 18 | SW142-18-(*) | SW142G-18-(*) | |
| 20 | SW142-20-(*) | SW142G-20-(*) | |
| 24 | SW142-24-(*) | SW142G-24-(*) | |
| 30 | SW142-30-(*) | SW142G-30-(*) | |
| 34 | SW142-34-(*) | SW142G-34-(*) | |
| 3 包括 "关闭" 位置 | 2 | SW143-2-(*) | SW143G-2-(*) |
| 4 | SW143-4-(*) | SW143G-4-(*) | |
| 6 | SW143-6-(*) | SW143G-6-(*) | |
| 8 | SW143-8-(*) | SW143G-8-(*) | |
| 10 | SW143-10-(*) | SW143G-10-(*) | |
| 12 | SW143-12-(*) | SW143G-12-(*) | |
| 16 | SW143-16-(*) | SW143G-16-(*) | |
| 18 | SW143-18-(*) | SW143G-18-(*) | |
| 20 | SW143-20-(*) | SW143G-20-(*) | |
| 24 | SW143-24-(*) | SW143G-24-(*) | |
| 30 | SW143-30-(*) | SW143G-30-(*) | |
| 34 | SW143-34-(*) | SW143G-34-(*) | |
| 4 包括 "关闭" 位置 | 2 | SW144-2-(*) | SW144G-2-(*) |
| 4 | SW144-4-(*) | SW144G-4-(*) | |
| 6 | SW144-6-(*) | SW144G-6-(*) | |
| 8 | SW144-8-(*) | SW144G-8-(*) | |
| 10 | SW144-10-(*) | SW144G-10-(*) | |
| 12 | SW144-12-(*) | SW144G-12-(*) | |
| 16 | SW144-16-(*) | SW144G-16-(*) | |
| 18 | SW144-18-(*) | SW144G-18-(*) | |
| 20 | SW144-20-(*) | SW144G-20-(*) | |
| 24 | SW144-24-(*) | SW144G-24-(*) | |
| 30 | SW144-30-(*) | SW144G-30-(*) | |
| 34 | SW144-34-(*) | SW144G-34-(*) |
配备安装件、面板开孔模板和说明手册。
*指定接触作用：“B” = 先开后合，“M” = 先合后开。
如欲订购可选的握把式手柄，请将后缀“-PG”添加到型号中（需付额外费用）。
如欲订购握把式手柄的改进型套件，请指定：SW14-PG，以选择镀银触点，SW14G-PG，以选择镀金触点。
订购示例：
SW142-10-M-PG，2极点，10位置开关，先合后开作用，镀银触点和可选的握把式手柄。
SW143G-14-B，3极点，14位置开关，先开后合作用，镀金触点。
