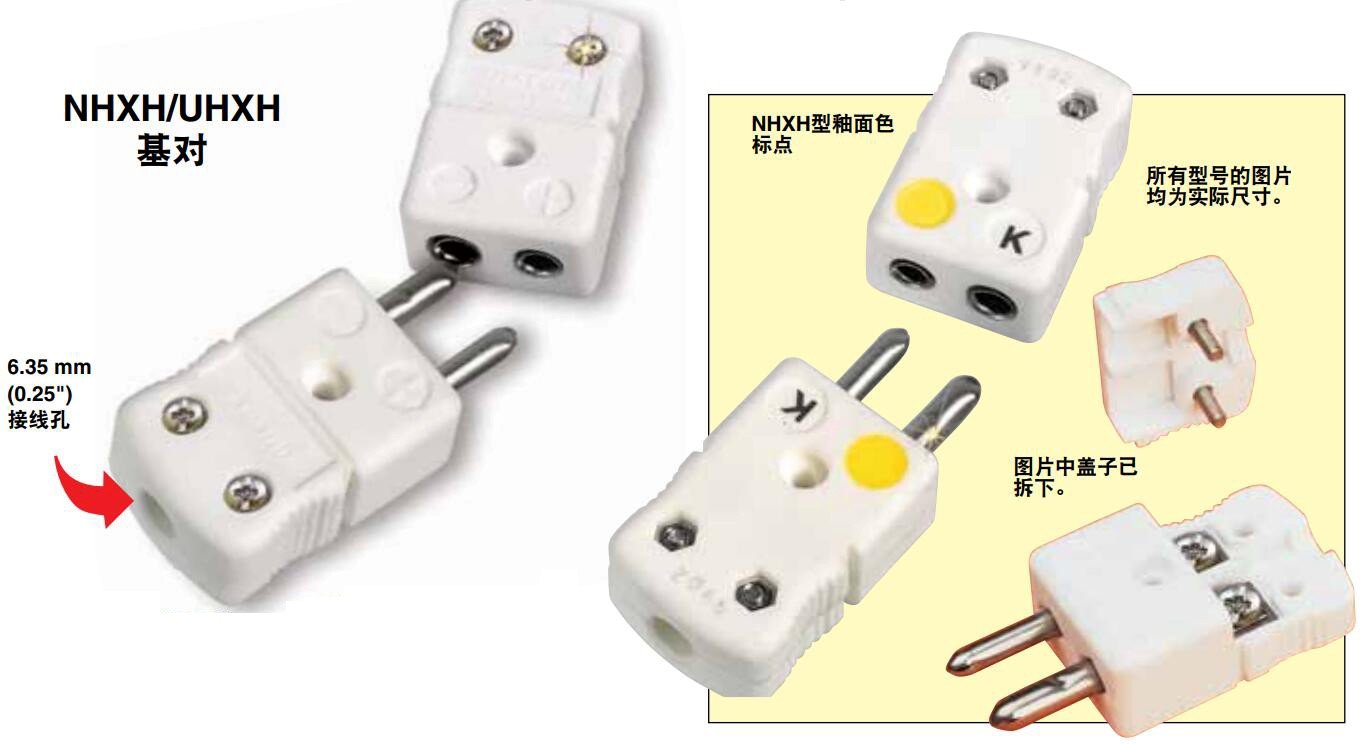

中空插脚NHXH/UHXH基对特点：
带盖子的一体式壳体设计
具有色标点
组合十字槽/一字槽螺丝
高纯氯化铝陶瓷材质，额定温度-29~650°C (-20~1200°F)
中空插脚NHXH/UHXH基对简介：
NHXH经济型连接器设计用于在需要考虑经济因素时的长期使用，是高温应用的理想之选。NHXH连接器带有持久性色标点，符合ANSI标准。对于污染可能会对工艺过程产生不利影响的高真空炉等应用。
UHXH连接器带有一个可去除的色标点。温度仅受硬件限制。CHROMEGA™- ALOMEGA™、铁康铜和CHROMEGA™康铜合金可用于zui高650°C (1200°F)的温度，铜康铜可在其399°C (750°F)的整个校准范围内准确使用。贵金属校准由补偿合金限制在260°C (500°F)的环境温度中使用。暴露于更高温度下不会造成损坏，但如果连接器中存在温度梯度，准确度可能超出误差限制。

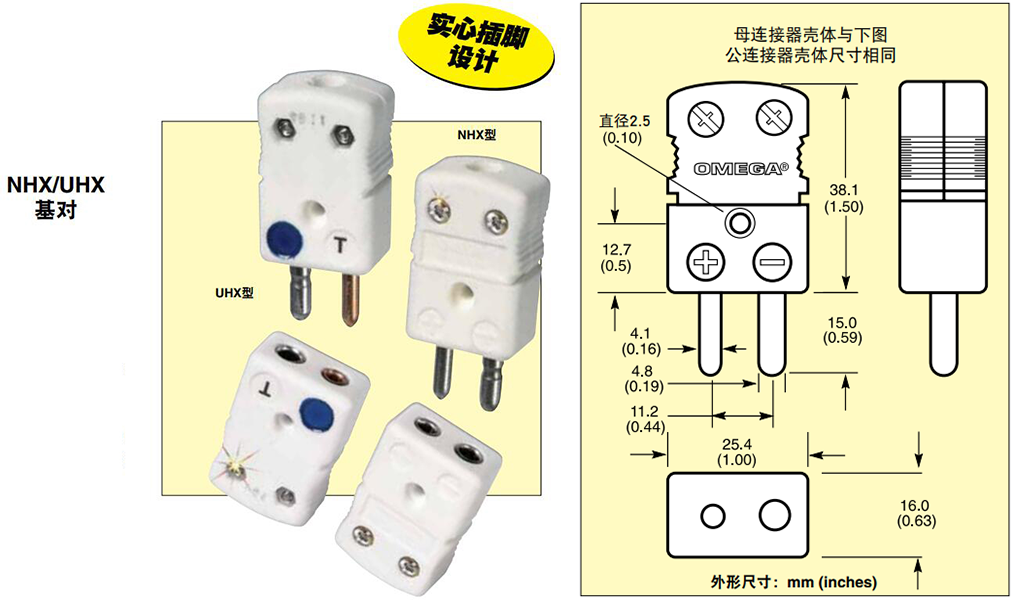

实心插脚NHX/UHX基对特点：
超坚固耐用陶瓷结构
一体式壳体设计
带色标点
UHX型具有可去除的色标点***，适合真空炉应用
组合十字槽/一字槽螺丝
实心插脚设计NHX/UHX基对简介：
OMEGA® NHX陶瓷连接器带有长久性色标点，符合ANSI和OMEGA标准。一体式壳体结构可减少松动安装件数目。
OMEGA® UHX陶瓷连接器与NHX型号相同，其结构还可消除任何污染物。UHX连接器对于污染可能对工艺过程造成不利影响的高真空炉等应用特别适合。所有UHX连接器都带有一个可去除的色标点。
UHXH型具有无釉面/可去除的色点，无墨迹，适用于污染可能影响到工艺过程的高真空炉。插接式母连接器为UHX-(*)-F。
订货信息：
| 实心插脚 型号* | 中空插脚 型号* | 合金 代码 | 用于连接器的补偿合金 | ANSI 色标 | |
| (+) | (—) | ||||
| NHXH-K-(*) | NHX-K-(*) | K | CHROMEGA® | ALOMEGA® | 黄色 |
| NHXH-T-(*) | NHX-T-(*) | T | 铜 | 康铜 | 蓝色 |
| NHXH-J-(*) | NHX-J-(*) | J | 铁 | 康铜 | 黑色 |
| NHXH-E-(*) | NHX-E-(*) | E | CHROMEGA® | 康铜 | 紫色 |
| NHXH-R/S-(*) | NHX-R/S-(*) | R/S | 铜 | 11号合金 | 绿色 |
| 不适用 | NHX-G-(*) | G | GPX | GNX | 红色/绿色 |
| 不适用 | NHX-C-(*) | c | CPX | CNX | 红色 |
| 不适用 | NHX-D-(*) | D | DPX | DNX | 红色/白色 |
| NHXH-U-(*) | NHX-U-(*) | u | 铜 | 铜 | 白色 |
| NHXH-N-(*) | NHX-N-(*) | N | OMEGA-P® | OMEGA-N® | 橙色 |
*如欲订购，指定“MF”购买连接器对，“M”只购买公连接器（插头），或“F”只购买母连接器（插座）。
** NHXH公连接器与NHX母连接器匹配。NHXH-MF对包括一个NHXH公连接器和一个NHX母连接器。
*** 如欲订购带有可去除色标点的UHX连接器，请将型号中的“NHX”更改为“UHX” 如欲订购带有可去除色标点的UHXH连接器，请将型号中的“NHXH”更改为“UHXH”
† J、K、T、E、R、S 和B均为ANSI标识号。OMEGALLOY® N型通常称为镍铬硅电偶合金。图片中为带ANSI色标型号。
注：U型（无补偿）连接器用于B型热电偶。
带有持久性色标点的NHXH/NHK连接器可选型号：
| 中空插脚插头型号 | 实心插脚插头型号 | 插座型号 |
| NHXH-K-M | NHX-K-M | NHX-K-F |
| NHXH-T-M | NHX-T-M | NHX-T-F |
| NHXH-J-M | NHX-J-M | NHX-J-F |
| NHXH-E-M | NHX-E-M | NHX-E-F |
| NHXH-R/S-M | NHX-R/S-M | NHX-R/S-F |
| 不适用 | NHX-G-M | NHX-G-F |
| 不适用 | NHX-C-M | NHX-C-F |
| 不适用 | NHX-D-M | NHX-D-F |
| NHXH-U-M | NHX-U-M | NHX-U-F |
| NHXH-N-M | NHX-N-M | NHX-N-F |
带一个可去除色标点的UHXH/UHX连接器可选型号：
| 中空插脚插头型号 | 实心插脚插头型号 | 插座型号 |
| UHXH-K-M | UHX-K-M | UHX-K-F |
| UHXH-T-M | UHX-T-M | UHX-T-F |
| UHXH-J-M | UHX-J-M | UHX-J-F |
| UHXH-E-M | UHX-E-M | UHX-E-F |
| UHXH-R/S-M | UHX-R/S-M | UHX-R/S-F |
| 不适用 | UHX-G-M | UHX-G-F |
| 不适用 | UHX-C-M | UHX-C-F |
| 不适用 | UHX-D-M | UHX-D-F |
| UHXH-U-M | UHX-U-M | UHX-U-F |
| UHXH-N-M | UHX-N-M | UHX-N-F |
omega热电偶连接器订购示例：
NHXH-K-MF, CHROMEGA®-ALOMEGA®, 中空插脚连接器对（包括一个NHXH-K-M公连接器和一个NHX-K-F母连接器）。
NHX-K-MF, CHROMEGA®-ALOMEGA®, 实心插脚连接器对（包括一个NHX-K-M公连接器和一个NHX-K-F母连接器）。
UHX-K-MF，CHROMEGA®-ALOMEGA®，带有可去除色标点的实心插脚连接器对（包括一个UHX-K-M公连接器和一个UHX-K-F母连接器）。
