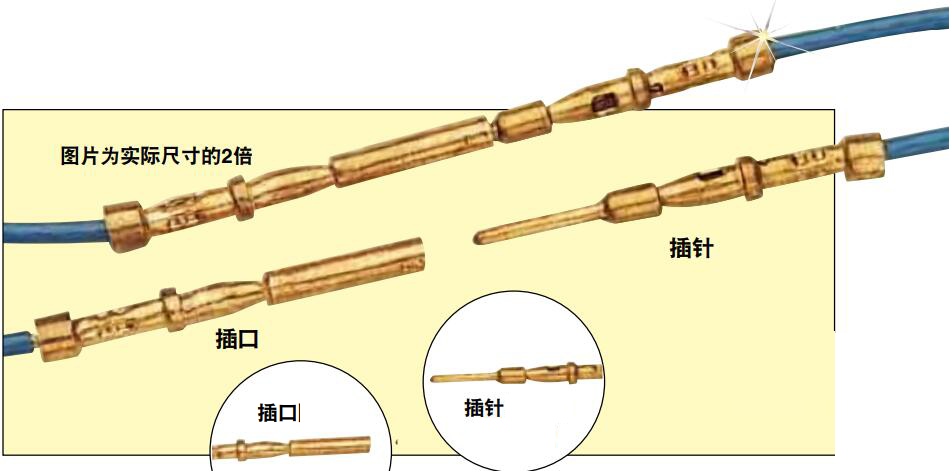

OMEGA™ 直插式压接型接触件由热电偶合金材料制造，带有色标以便于识别。接触件在连接器组件外部压接形成接线端，并通过插入工具插入到适当的空腔内。使用特殊的拆卸工具，可以随时将它们从连接器组件中拆除。可提供密封塞，代替插针或插口，将不使用的位置密封起来。
| 材质 | 热电偶类型(ANSI符号) |
| 铁/康铜 | J |
| CHROMEGA®/ALOMEGA® | K |
| 铜/康铜 | T |
| CHROMEGA®/康铜 | E |
用于多针连接器的热电偶合金和镀金铜接触件
| 合金类型 | 色标 字母 | 插针(公) | 插口(母) |
| 铁(+) | BLK M | HPC-IR-P | HPC-IR-S |
| 康铜(–) | YEL N | HPC-CO-P | HPC-CO-S |
| 铜(+) | RED C | HPC-CU-P | HPC-CU-S |
| CHROMEGA® (+) | WHT P | HPC-CH-P | HPC-CH-S |
| ALOMEGA® (–) | GRN R | HPC-AL-P | HPC-AL-S |
| *镀金(无补偿) | 色带† | HPC-AU-P | HPC-AU-S |
密封塞，MTC-HP型号。
* 与同一壳体中的非热电偶线配合使用。
可提供绝缘垫圈。有关价格和发货问题，请留言咨询广州市赛拓仪器科技有限公司销售部门。
插针具有红色、黄色和棕色的色条；插口具有红色、蓝色和黑色的色条。
| 受影响的型号: | 替代型号： |
| HPC-AL-P | MTC-AL-P |
| HPC-AL-S | MTC-AL-S |
| HPC-CH-P | MTC-CH-P |
| HPC-CH-S | MTC-CH-S |
| HPC-IR-P | MTC-IR-P |
重要事项
1.需要使用MS标准组装工具来正确压接和组装连接器。请在初次采购时订购。
2.将插针和插口与热电偶合金相匹配示例：12空腔的连接器可装载6个热电偶电路（对），要求：每个壳体6个正极合金插针或插口以及6个负极合金插针或插口。
3.请配对订购壳体。MC型可同时匹配FF型和FC型。
4.建议为每个线型连接器配备底壳夹。
如欲订购
指定连接器壳体、接触件和底壳（见注1）。
示例：线到线连接器，用于6个J型（铁康铜）热电偶电路（对）。
公连接器组件
1.壳体：MTC-12-MC
2.插针：
(+) 正极合金，HPC-IR-P, 1包（需要6件）
(–) 负极合金，HPC-CO-P, 1包（需要6件）
3.底壳：MTC-12-SHL
母连接器组件
1.壳体：MTC-12-FC
2.插口：
(+) 正极合金，HPC-IR-S, 1包（需要6件）
(–) 负极合金，HPC-CO-S, 1包（需要6件）
3.底壳：MTC-12-SHL

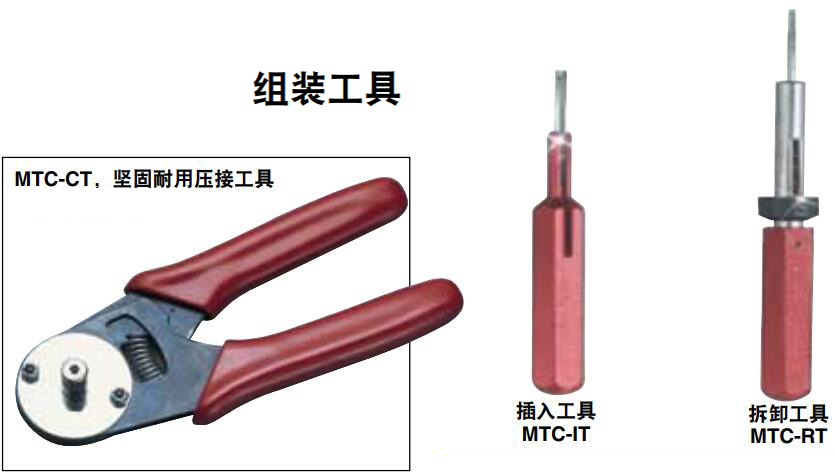

棘轮的使用使得工作更方便!
必须使用特别设计的MS标准压接工具将导线正确压接到插针和插口上。
操作过程使用棘轮可确保每次完整压接。
