FTS系列已停产。请联系广州市赛拓仪器科技有限公司以获得替代方案。
翅片管状空气加热元件的构造与基本管状元件类似，增加了连续的螺旋翅片，每英寸4-5个炉钎焊到护套上。翅片大大增加了表面积，并允许更快地将声音传递到空气中，从而降低表面元件温度。
应用：干燥，热处理，退火，负载组，固化

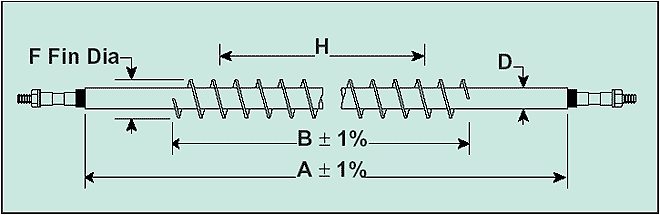

有关元素尺寸，请参阅下表
订货信息：
| 型号 | Watts | Volts | Dimensions cm(in) | |||
| A | B | F | H | |||
| 0.80cm(0.315") Sheath Diameter(D) Approximately 60 W/sq. in. | ||||||
| FTS-015315/120V | 500 | 120 | 38(15) | 26.7(10-1/2) | 2.14(.844) | 20.2(8-1/4) |
| FTS-024315/120V | 1025 | 120 | 61(24) | 49.5(19-1/2) | 2.14(.844) | 42.3(17-1/4) |
| FTS-036315/120V | 1750 | 120 | 91(36) | 80(31-1/2) | 2.14(.844) | 71.1(29-1/4) |
| FTS-048315/240V | 2450 | 240 | 122(48) | 110(43-1/2) | 2.14(.844) | 101.1(41-1/4) |
| FTS-063315/240V | 3500 | 240 | 160(63) | 149(58-1/2) | 2.14(.844) | 137.8(56-1/4) |
| 1.2 cm(0.475) Sheath Diameter(D) Approximately 9.3 W/cm2(60 W/in2) | ||||||
| FTS-015475/120V | 725 | 120 | 38(15) | 26.7(10-1/2) | 2.90(1.14) | 22(8-5/8) |
| FTS-024475/120V | 1450 | 120 | 61(24) | 49.5(19-1/2) | 2.90(1.14) | 45(17-5/8) |
| FTS-036475/240V | 2450 | 240 | 91(36) | 80(31-1/2) | 2.90(1.14) | 75(29-5/8) |
| FTS-048475/240V | 3450 | 240 | 122(48) | 110(43-1/2) | 2.90(1.14) | 106(41-5/8) |
| FTS-063475/240V | 5000 | 240 | 160(63) | 149(58-1/2) | 2.90(1.14) | 144(56-5/8) |
直径1.2cm（0.475“）护套和弯曲信息

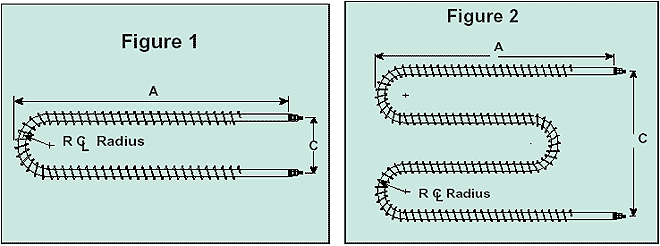

翅片管状折弯-尺寸cm（inch）
| Element Dia. cm(in) | Factory Min C | Bending Min R | Customer Min. C | Bending Min. R |
| Figure 1* | ||||
| .800(.315) | 5.87(2-5/16) | 2.78(1-3/32) | 5.87(2-5/16) | 2.94(1-5/32) |
| 1.20(.475) | 8.57(3-3/8) | 4.29(1-11/16) | 8.57(3-3/8) | 4.29(1-11/16) |
| Figure 2** | ||||
| .800(.315) | 17.6(6-15/16) | 2.62(1-1/32) | 24.8(9-3/4) | 2.62(1-1/32) |
| 1.20(.475) | 25.7(10-1/8) | 4.29(1-11/16) | 34.4(13-9/16) | 4.29(1-11/16) |
*A的总长度将略小于原始护套长度的一半，取决于弯曲半径。
**A的总长度约为3.8厘米（1-1/2英寸），比原始护套长度取决于弯曲半径R。
注意：对于1.2厘米（0.475英寸）的直径，任何弯曲的起点都不应小于8.7厘米（3-7/16英寸）。或9.2厘米（3-5/8英寸）用于0.8厘米（0.315英寸）元件，从护套末端开始防止加热元件/冷销接头位于弯曲处。
