特点
法兰浸入式加热器，带有坚固的钢护套和防潮外壳。重工作跳线带和端子柱确保连接永久密封和额外的裕量的载流能力。
应用
用于加热轻质（低粘度）油。

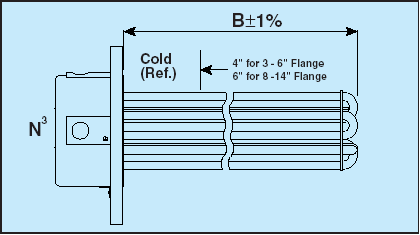

| kW | Volts | Circ. | 相 | Dim. B in(cm) | E-1通用外壳1型号 | 重量 Ib(kg) | Dim.N in(cm) |
| 3英寸-150磅不锈钢法兰—45 W/in2 | |||||||
| 6 | 240 | 1 | 3 | 18-1/16(46) | TMIS-3065/240V/3P | 16(7) | 1(2.54) |
| 6 | 480 | 1 | 3 | 18-1/16(46) | TMIS-3065/480V/3P | 16(7) | 1(2.54) |
| 12 | 240 | 1 | 3 | 33-1/16(84) | TMIS-3125/240V/3P | 18(8) | 1(2.54) |
| 12 | 480 | 1 | 3 | 33-1/16(84) | TMIS-3125/480V/3P | 18(8) | 1(2.54) |
| 18 | 240 | 1 | 3 | 48-1/16(122) | TMIS-3185/240V/3P | 21(10) | 1(2.54) |
| 18 | 480 | 1 | 3 | 48-1/16(122) | TMIS-3185/480V/3P | 21(10) | 1(2.54) |
| 5英寸-150磅不锈钢法兰—45 W/in2 | |||||||
| 24 | 240 | 2 | 3 | 33-1/16(84) | TMIS-6245/240V/3P | 37(17) | 1(2.54) |
| 24 | 480 | 1 | 3 | 33-1/16(84) | TMIS-6245/480V/3P | 37(17) | 1(2.54) |
| 30 | 240 | 2 | 3 | 40-9/16(103) | TMIS-6305/240V/3P | 40(18) | 1(2.54) |
| 30 | 480 | 1 | 3 | 40-9/16(103) | TMIS-6305/480V/3P | 40(18) | 1(2.54) |
| 40 | 240 | 2 | 3 | 52-1/16(132) | TMIS-6405/240V/3P | 51(23) | 1(2.54) |
| 40 | 480 | 1 | 3 | 52-1/16(132) | TMIS-6405/480V/3P | 51(23) | 1(2.54) |
| 50 | 240 | 2 | 3 | 65-1/16(165) | TMIS-6505/240V/3P | 64(29) | 1(2.54) |
| 50 | 480 | 1 | 3 | 65-1/16(165) | TMIS-6505/480V/3P | 64(29) | 1(2.54) |
| kW | Circ. | Dim. B in(cm) | Wt. Ib(kg) | E-1通用外壳1 | E-2防潮/防爆外壳2 | ||
| 型号 | Dim. N in (cm) | 型号 | Dim. N in(cm) | ||||
| 3英寸-150磅。钢法兰，3个钢护套元件—23 W/in2 | |||||||
| 3 | 1 | 181/16(46) | 16(7) | TMO-3035/240V TMO-3035/240V/3P | 1(3) | TMO-3035E2/240V TMO-3035E2/240V/3P | 3/4(2) |
| 3 | 1 | 181/16(46) | 16(7) | TMO-3035/480V TMO-3035/480V/3P | 1(3) | TMO-3035E2/480V TMO-3035E2/480V/3P | 3/4(2) |
| 4.5 | 1 | 253/16(64) | 17(8) | TMO-3045/240V TMO-3045/240V/3P | 1(3) | TMO-3045E2/240V TMO-3045E2/240V/3P | 3/4(2) |
| 4.5 | 1 | 253/16(64) | 17(8) | TMO-3045/480V TMO-3045/480V/3P | 1(3) | TMO-3045E2/480V TMO-3045E2/480V/3P | 3/4(2) |
| 6 | 1 | 331/16(84) | 18(8) | TMO-3065/240V TMO-3065/240V/3P | 1(3) | TMO-3065E2/240V | 3/4(2) |
| 6 | 1 | 331/16(84) | 18(8) | TMO-3065/480V TMO-3065/480V/3P | 1(3) | TMO-3065E2/240V/3P | 3/4(2) |
| 7.5 | 1 | 409/16(103) | 20(9) | TMO-3075/480V TMO-3075/480V/3P | 1(3) | TMO-3075E2/480V TMO-3075E2/480V/3P | 3/4(2) |
| 9 | 1 | 481/16(122) | 21(10) | TMO-3095/240V TMO-3095/240V/3P | 1(3) | TMO-3095E2/240V | 3/4(2) |
| 9 | 1 | 481/16(122) | 21(10) | TMO-3095/480V TMO-3095/480V/3P | 1(3) | TMO-3095E2/240V/3P | 3/4(2) |
†U.L. Listed
/*在三相电源的型号中添加后缀“3P”。
/**指定电压，插入120用于120 VAC或插入240用于240 VAC。
注意：可提供更大的法兰尺寸和kW额定值。
1.带有通用和防潮外壳的加热器已通过UL认证和CSA认证。
2.带防爆外壳的加热器已通过CSA NRTL/C认证，不适用于危险区域。
| kW | Circ. | Dim. B in(cm) | Wt.Ib(kg) | E-1通用外壳1 | E-3防爆外壳2 | E4防潮外壳1 | |||
| 型号 | Dim. N in(cm) | 型号 | Dim. N in(cm) | 型号 | Dim.N in (cm) | ||||
| 5英寸-150磅钢法兰，6个钢护套元件—23 W/in2 | |||||||||
| 6 | 1-3 | 18-1/16(46) | 27(12) | †TMO-6065/120V/3P †TMO-6065/240V/3P | 1(3) | TMO-6065E3/120V/3P TMO-6065E3/240V/3P | 1-1/2(4) | TMO-6065E4/120V/3P TMO-6065E4/240V/3P | 1(3) |
| 7.5 | 1-3 | 19-3/16(50) | 30(14) | †TMO-6075/120V/3P †TMO-6075/240V/3P | 1(3) | TMO-6075E3/120V/3P TMO-6075E3/240V/3P | 1-1/2(4) | TMO-6075E4/120V/3P TMO-6075E4/240V/3P | 1(3) |
| 9 | 1-3 | 25-3/16(64) | 32(15) | †TMO-6095/120V/3P †TMO-6095/240V/3P | 1(3) | TMO-6095E3/120V/3P TMO-6095E3/240V/3P | 1-1/2(4) | TMO-6095E4/120V/3P TMO-6095E4/240V/3P | 1(3) |
| 12 | 1-3 | 33-1/16(84) | 33(15) | †TMO-6125/120V/3P †TMO-6125/240V/3P | 1(3) | TMO-6125E3/120V/3P TMO-6125E3/240V/3P | 1-1/2(4) | TMO-6125E4/120V/3P TMO-6125E4/240V/3P | 1(3) |
| 15 | 1-3 | 40-9/16(103) | 35(16) | †TMO-6155/120V/3P †TMO-6155/240V/3P | 1(3) | TMO-6155E3/120V/3P TMO-6155E3/240V/3P | 1-1/2(4) | TMO-6155E4/120V/3P TMO-6155E4/240V/3P | 1(3) |
| 20 | 2-3 | 52-1/16(132) | 38(17) | †TMO-6205/240V/3P | 1(3) | TMO-6205E3/240V/3P | 1-1/2(4) | TMO-6205E4/240V/3P | 1(3) |
| 20 | 1-3 | 52-1/16(132) | 38(17) | †TMO-6205/480V/3P | 1(3) | TMO-6205E3/480V/3P | 1-1/2(4) | TMO-6205E4/480V/3P | 1(3) |
| 25 | 2-3 | 65-1/16(165) | 42(19) | TMO-6255/240V/3P | 1(3) | TMO-6255E3/240V/3P | 1-1/2(4) | TMO-6255E4/240V/3P | 1(3) |
| 25 | 1-3 | 65-1/16(165) | 42(19) | TMO-6255/480V/3P | 1(3) | TMO-6255E3/480V/3P | 1-1/2(4) | TMO-6255E4/480V/3P | 1(3) |
| 30 | 2-3 | 78-1/16(198) | 46(21) | TMO-6305/240V/3P | 1(3) | TMO-6305E3/240V/3P | 1-1/2(4) | TMO-6305E4/240V/3P | 1(3) |
| 30 | 1-3 | 78-1/16(198) | 46(21) | TMO-6305/480V/3P | 1(3) | TMO-6305E3/480V/3P | 1-1/2(4) | TMO-6305E4/480V/3P | 1(3) |
| 6英寸-150磅钢法兰，12个钢护套元件—23 W/in2 | |||||||||
| 18 | 2-3 | 25-1/8(64) | 67(30) | TMO-1218/240V/3P | 1(3) | TMO-1218E3/240V/3P | 1-1/2(4) | TMO-1218E4/240V/3P | 1-1/2(4) |
| 18 | 2-3 | 25-1/8(64) | 67(30) | TMO-1218/480V/3P | 1(3) | TMO-1218E3/480V/3P | 1-1/2(4) | TMO-1218E4/480V/3P | 1-1/2(4) |
| 24 | 2-3 | 33(84) | 76(34) | TMO-1224/240V/3P | 2(5) | TMO-1224E3/240V/3P | 1-1/2(4) | TMO-1224E4/240V/3P | 1-1/2(4) |
| 24 | 2-3 | 33(84) | 76(34) | TMO-1224/480V/3P | 1(3) | TMO-1224E3/480V/3P | 1-1/2(4) | TMO-1224E4/480V/3P | 1-1/2(4) |
| 30 | 2-3 | 40-1/2(103) | 84(38) | TMO-1230/240V/3P | 2(5) | TMO-1230E3/240V/3P | 1-1/2(4) | TMO-1230E4/240V/3P | 1-1/2(4) |
| 30 | 2-3 | 40-1/2(103) | 84(38) | TMO-1230/480V/3P | 1(3) | TMO-1230E3/480V/3P | 1-1/2(4) | TMO-1230E4/480V/3P | 1-1/2(4) |
| 36 | 2-3 | 48(122) | 111(50) | TMO-1236/240V/3P | 2(5) | TMO-1236E3/240V/3P | 1-1/2(4) | TMO-1236E4/240V/3P | 1-1/2(4) |
| 36 | 2-3 | 48(122) | 111(50) | TMO-1236/480V/3P | 1(3) | TMO-1236E3/480V/3P | 1-1/2(4) | TMO-1236E4/480V/3P | 1-1/2(4) |
| 8英寸-150磅钢法兰，18个钢护套元件—23 W/in2 | |||||||||
| 30 | 3-3 | 32-7/8(84) | 112(51) | TMO-1830R1/120V/3P TMO-1830R1/240V/3P | 1(3) | TMO-1830R1E3/120V/3P TMO-1830R1E3/240V/3P | 3/4(2) | TMO-1830R1E4/120V/3P TMO-1830R1E4/240V/3P | 1-1/2(4) |
| 40 | 3-3 | 43-11/16(111) | 125(57) | TMO-1840R1/120V/3P TMO-1840R1/240V/3P | 1(3) | TMO-1840R1E3/120V/3P TMO-1840R1E3/240V/3P | 3/4(2) | TMO-1840R1E4/120V/3P TMO-1840R1E4/240V/3P | 1-1/2(4) |
| 50 | 3-3 | 51-7/8(132) | 130(59) | TMO-1850R1/240V/3P | 1(3) | TMO-1850R1E3/240V/3P | 1(3) | TMO-1850R1E4/240V/3P | 1-1/2(4) |
| 50 | 3-3 | 51-7/8(132) | 130(59) | TMO-1850R1/480V/3P | 1(3) | TMO-1850R1E3/480V/3P | 3/4(2) | TMO-1850R1E4/480V/3P | 1-1/2(4) |
| 80 | 3-3 | 78-7/8(200) | 147(67) | TMO-1880R1/240V/3P | 1-1/4(3) | TMO-1880R1E3/240V/3P | 1-1/4(3) | TMO-1880R1E4/240V/3P | 1-1/2(4) |
| 80 | 3-3 | 78-7/8(200) | 147(67) | TMO-1880R1/480V/3P | 1(3) | TMO-1880R1E3/480V/3P | 3/4(2) | TMO-1880R1E4/480V/3P | 1-1/2(4) |
