Omega的SSRL系列固态继电器用于控制大型电阻加热器与温度控制器结合使用。固体状态继电器是SPST、常开开关设备，具有无活动部件，可进行数百万次循环运行。通过应用控制信号，SSR打开交流负载电流，就像移动触点在机械接触器上做。三相负载可以使用2或3个SSR进行控制。将3个SSR用于Y或星形使用中性线的三相负载。两个SSR将控制“增量”负载没有中性线。在以下情况下，还使用三个固态继电器没有中性负载来提供冗余和额外的保证控制。
“切换”发生在交流循环。正因为如此，没有明显的电气会产生噪声，使SSR成为是易受RFI影响的设备。
常用规格：
工作温度：-20至80℃（-5至175℉）
存储温度：-40至80℃（-40至175℉）
隔离：4000 Vrms，输入到输出；2500 Vrms输入/输出对地
电容：8 pF，输入到输出（至大值）
线路频率范围：47至63 Hz
导通时间：20 ms，交流；05周期，直流
关断时间：30 ms，交流；05周期，直流
Vac和Vdc输入模型的输出规格
| 规格 | 10 A | 25 A | 50 A | 75 A | 100 A |
| 至大导通状态电流 | 10 A | 25 A | 50 A | 75 A | 100 A |
| 至大导通状态电流 | 100 mA | ||||
| 至大1周期浪涌 | 150 A | 300 A | 750 A | 1000 A | 1200 A |
| 至大1秒浪涌 | 30 A | 75 A | 150 A | 225 A | 300 A |
| 12T（60Hz），A2秒 | 416 | 937 | 2458 | 5000 | 6000 |
这些SSR是双SCR类型，本质上更多可靠，能够在故障前承受比三端双向可视硅。由于固态继电器中产生的热量开关器件两端的标称压降。自散热，SSR必须A装在翅片上散热器或铝板。应找到SSR在环境温度相对较低的情况下，由于电流开关额定值随温度的升高而降低增加。SSR的另一个特点是泄漏小继电器开路时输出端的电流。因为其中，负载侧将始终存在电压的设备。
在将SSR与机械接触器进行比较时，SSR其循环寿命是同等价格的数倍接触。但是，由于以下原因，SSR更容易出现故障过载和初始接线不当。固态继电器可以故障，触点闭合，过载电路。至关重要的是A装适当额定值、快速熔断的I2T保险丝以保护负载电路。

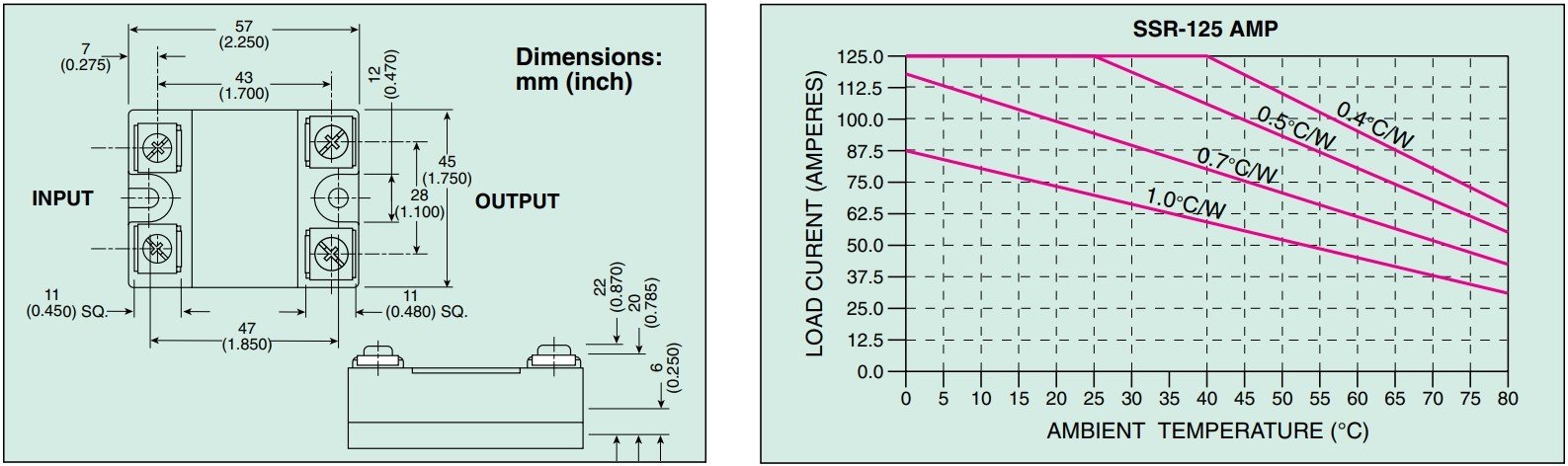

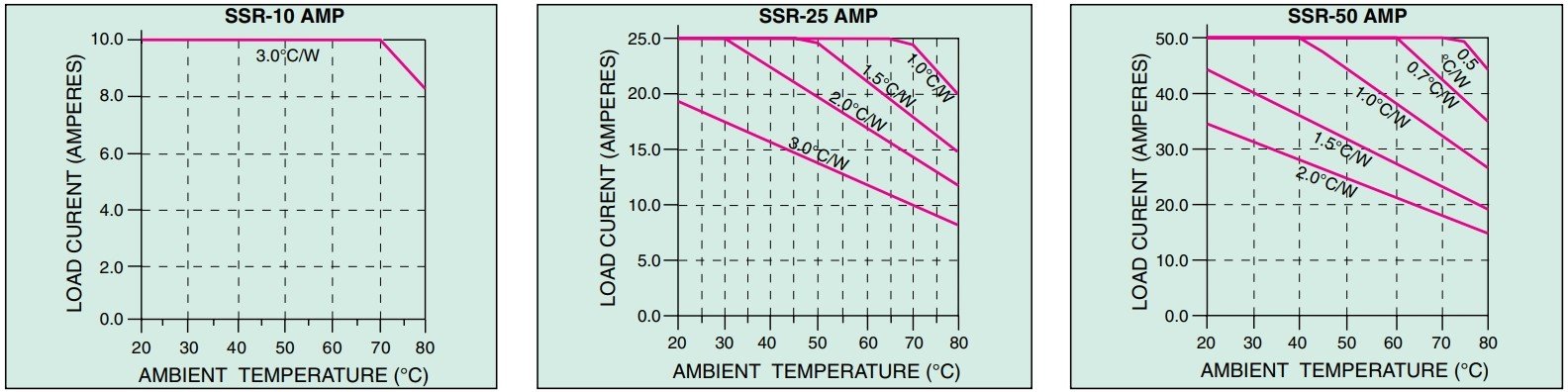

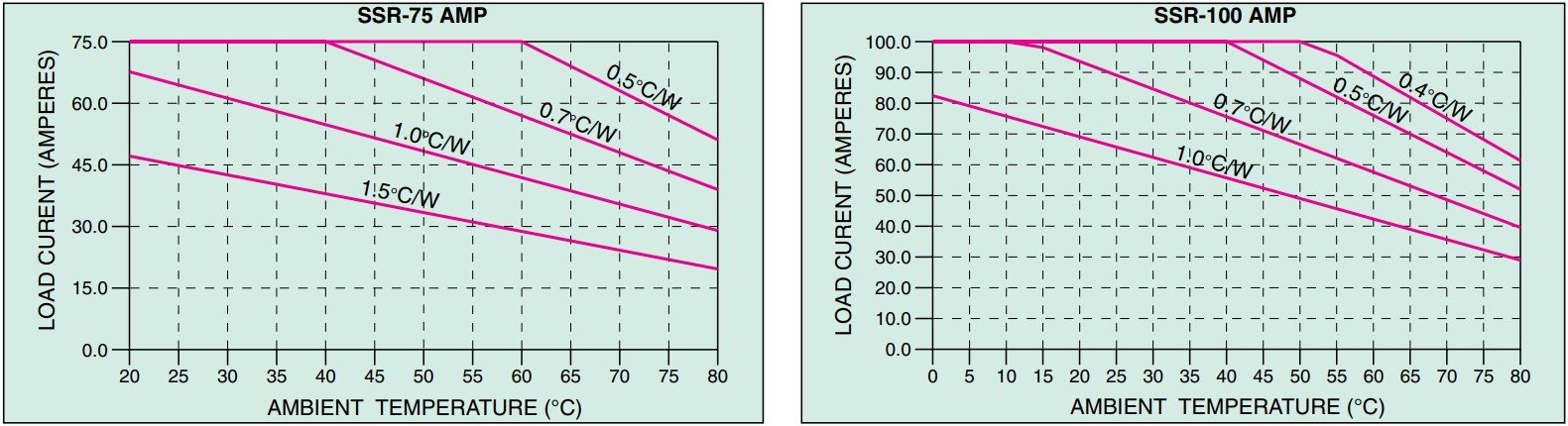

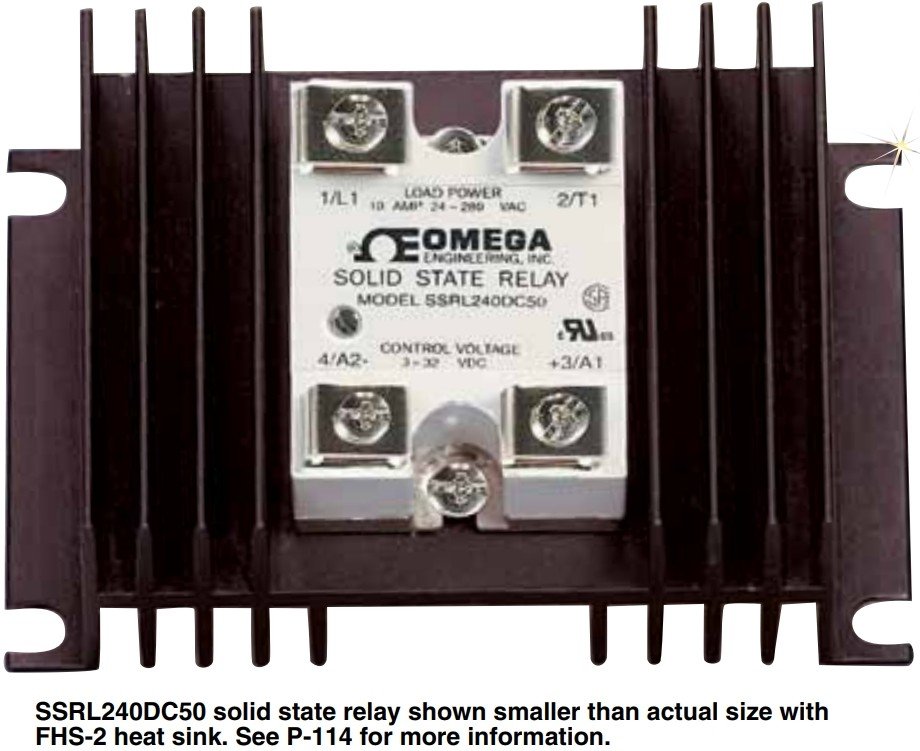

翅片散热器是阳极氧化制造配有螺纹A装孔和螺钉。看适当的热额定值曲线和订购说明选择。
所有SSRL系列继电器都带有导热垫A装在底板上。这将显着提高散热片和SSR底板。还建议10英寸磅的扭矩用于SSRA装螺钉。
| 型号 | A | B | C | Thermal Rating |
| FHS-1 | 3.00" | 2.50" | 0.56" | 2℃/W |
| FHS-2 | 5.50" | 5.00" | 1.81" | 1.2℃/W |
SSR240系列电气规格：
| 型号 | 类型 | 输入控制信号 | 输出 | |||
| 控制 信号 电压 | 控制 信号 开启 | 控制 信号 关闭 | 至大 输入 电流 | 峰值 电压* (至大60秒) | ||
| SSRL240AC10 | AC 控制 信号 | 90至280 Vac | 90 Vac | 10 Vac | 10mA | 800 V |
| SSRL240AC25 | ||||||
| SSRL240AC50 | ||||||
| SSRL240AC75 | ||||||
| SSRL240AC100 | ||||||
| SSRL240DC10 | DC 控制 信号 | 3至32 Vdc | 3 Vdc | 1 Vdc | 14mA | 800 V |
| SSRL240DC25 | ||||||
| SSRL240DC50 | ||||||
| SSRL240DC75 | ||||||
| SSRL240DC100 | ||||||
| SSRL660AC50 | AC 控制 信号 | 90至280 Vac | 90 Vac | 10 Vac | 10mA | 1200 V |
| SSRL660AC75 | ||||||
| SSRL660AC100 | ||||||
| SSRL660DC50 | DC 控制 信号 | 4至32 Vdc | 4 Vdc | 1 Vdc | 14mA | 1200 V |
| SSRL660DC75 | ||||||
| SSRL660DC100 | ||||||
*应禁止高于表值的瞬态。
SSR240系列输出-Vac负载规格：
| 型号 | 标称 交流线路 电压 | 额定 负载 电流 | 至大 接触 电压降 | 至大关断泄漏（至大环境温度25℃） | ||
| 120V交流电 | 240V交流电 | 440V交流电 | ||||
| SSRL240AC10 | 24至280Vac | 10 A | 1.6 V | 0.1mA | 0.1mA | 不适用 |
| SSRL240AC25 | 25 A | |||||
| SSRL240AC50 | 50 A | |||||
| SSRL240AC75 | 75A | |||||
| SSRL240AC100 | 100A | |||||
| SSRL240DC10 | 24至280 Vac | 10A | 1.6V | 0.1mA | 0.1mA | 不适用 |
| SSRL240DC25 | 25 A | |||||
| SSRL240DC50 | 50 A | |||||
| SSRL240DC75 | 75A | |||||
| SSRL240DC100 | 100A | |||||
| SSRL660AC50 | 48至660 Vac | 50 A | 1.6 V | 0.25mA | 0.25mA | 0.25mA |
| SSRL660AC75 | 75A | |||||
| SSRL660AC100 | 100A | |||||
| SSRL660DC50 | 48至660Vac | 50 A | 1.6 V | 0.25mA | 0.25mA | 0.25mA |
| SSRL660DC75 | 75 A | |||||
| SSRL660DC100 | 100 A | |||||

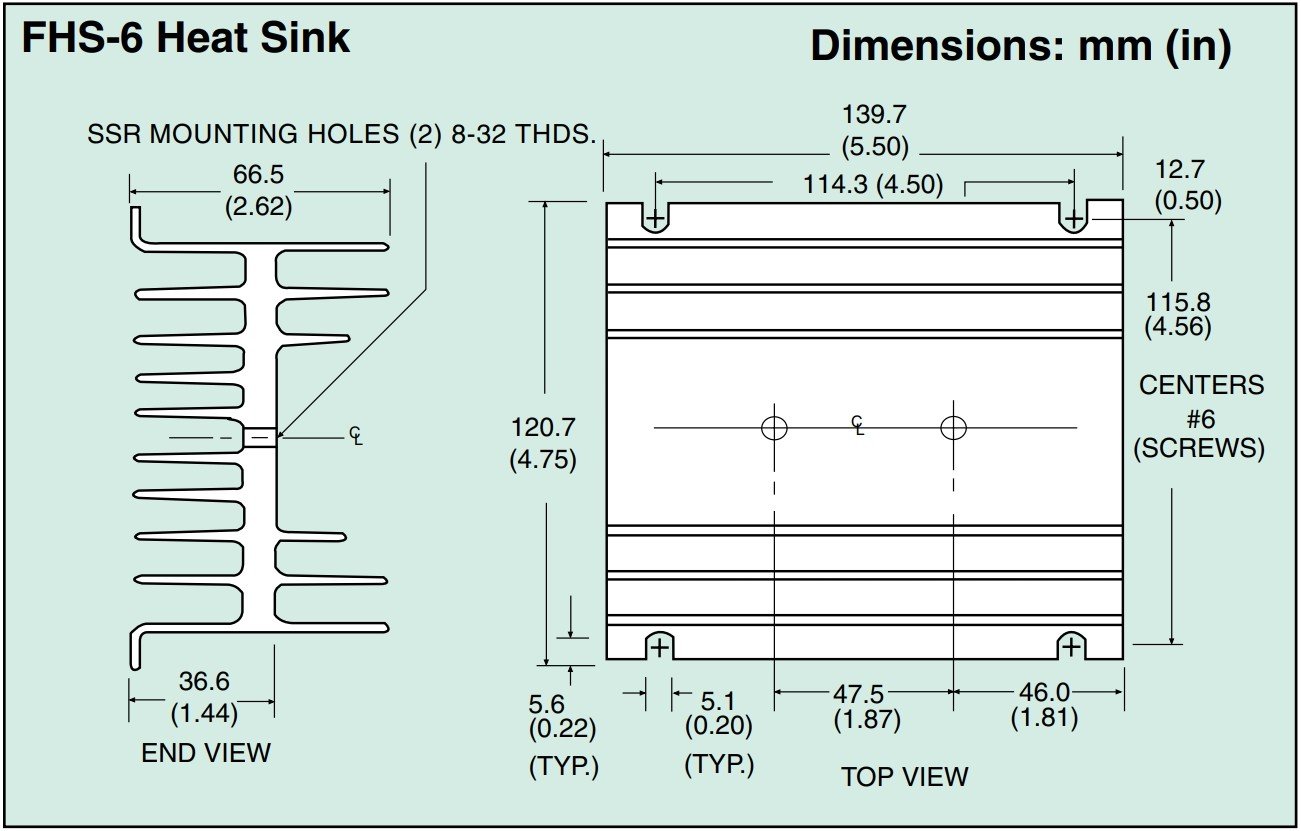

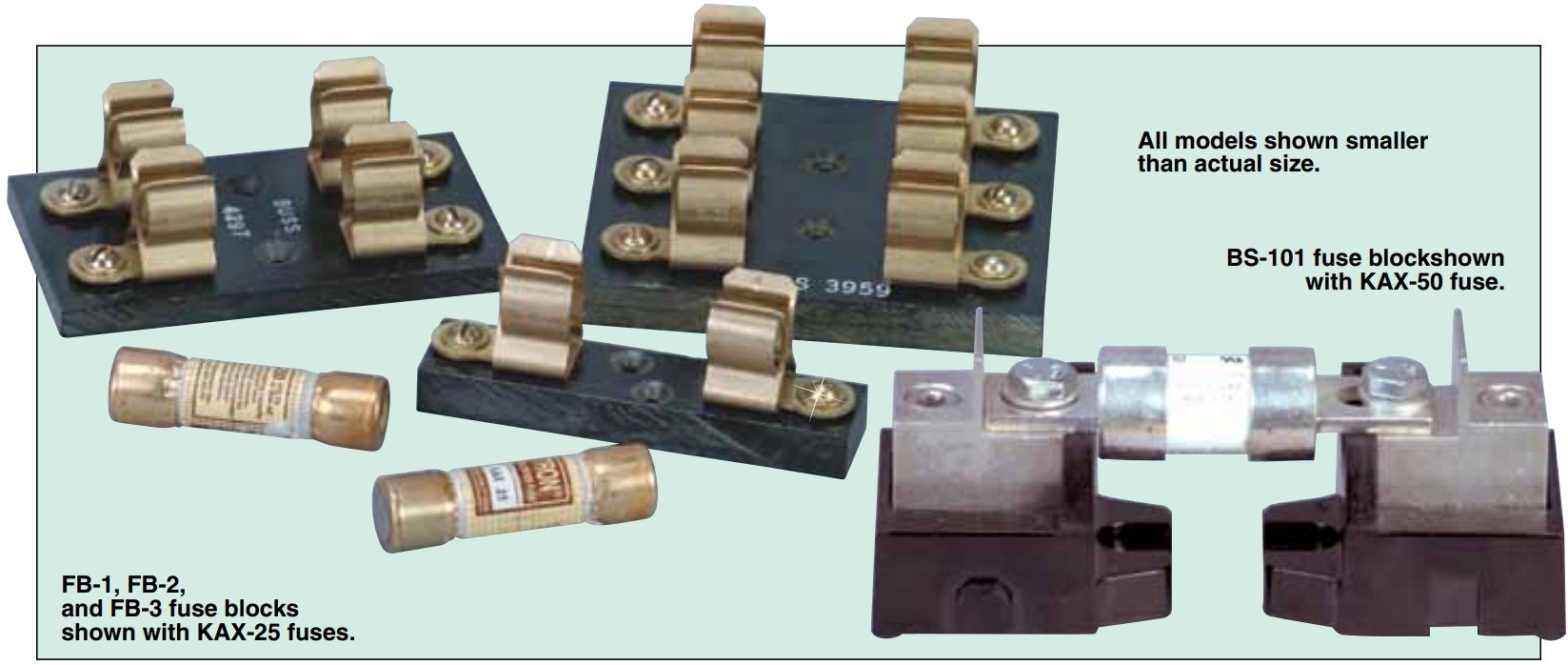

Fuses
| 型号 | Capacity | Dimensions(Dia.xL) |
| KAX-10 | 10A | 14x51mm(0.6x2") |
| KAX-25 | 25A | 14x51mm(0.6x2") |
| KAX-30 | 30A | 14x51mm(0.6x2") |
| KAX-50 | 50A | 21x81mm(0.8x3.2") |
| KAX-70 | 70A | 31x92mm(1.2x3.6") |
| KBH-50 | 50A | 18x81mm(0.7x3.2") |
| KBH-70 | 70A | 19x92mm(0.7x3.6") |
Fuse Blocks
| Model No. | No. of Fuses | Compatible Fuses |
| FB-1 | 1 | KAX-10,KAX-25,KAX-30 |
| FB-2 | 2 | KAX-10,KAX-25,KAX-30 |
| FB-3 | 3 | KAX-10,KAX-25,KAX-30 |
| BS-101 | 1 | KAX-50,KAX-70,KAX-100,KBH(all models) |
用于具有ACSSR(双向可控硅)输出的控制器的分流电阻器
| 型号.* | Value |
| SSRR20-12 | 2000 Ω, 12 watts |
| SSRR20-50 | 2000 Ω, 50 watts |
| SSRR15-12 | 1500 Ω, 12 watts |
| SSRR15-50 | 1500 Ω, 50 watts |
*12 W versions for 120 V circuits； 50 W for 240 V.
如何订购：
1)根据电阻性负载的控制信号类型(交流或直流)和电流开关要求选择固体继电器。
2)选择快烧(IT)保险丝和保险丝座。必须A装保险丝来保护负载电路。
3)根据上一页的至大环境温度和热额定值曲线选择所需的翅片式散热器。
订货信息：
| 型号 | 描述 | Nominal Rating |
| SSRL240AC10 | AC control signal (280 Vac line) | 10A |
| SSRL240AC25 | 25 A | |
| SSRL240AC50 | 50 A | |
| SSRL240AC75 | 75 A | |
| SSRL240AC100 | 100 A | |
| SSRL240DC10 | DC control signal (280 Vac line) | 10 A |
| SSRL240DC25 | 25 A | |
| SSRL240DC50 | 50 A | |
| SSRL240DC75 | 75 A | |
| SSRL240DC100 | 100 A | |
| SSRL660AC50 | AC control signal (660 Vac line) | 50A |
| SSRL660AC75 | 75 A | |
| SSRL660AC100 | 100 A | |
| SSRL660DC50 | DC control signal (660 Vac line) | 50 A |
| SSRL660DC75 | 75 A | |
| SSRL660DC100 | 100 A | |
| FHS-1 | Finned heat sink | 2℃/W |
| FHS-2 | 1.2℃/W | |
| FHS-6 | 0.7℃/W |
配件SSRL-DINRAIL-ADAPT，仅适用于10A型号的DIN导轨适配器
配有操作手册。
注：用于附加散热器的参考SSR330系列。
