OMEGA翅片加热器是非常有效和可靠的热源，为数以百计的工业和商业应用。它们用于强制(安装在管道中)和自然对流空气加热(安装在柜式烤箱的底部)。
翅片式带状加热器的基本设计包括一个放置在特殊设计的陶瓷绝缘体中的螺旋缠绕电阻线圈。电阻线圈与螺丝端子机械连接，实现正连接。不锈钢矩形管用于容纳加热器组件。所有剩余的空隙用高纯度氧化镁填充，以增加热导率和介电强度。
镀镍钢翅片(可选不锈钢)安装在矩形管上。散热片经过专门设计，提供至大的表面接触，使散热片的横截面具有良好的散热性，从而快速向空气传热。
OMEGA翅片式带加热器生产的标准尺寸，电气额定值和终端，或可按您的规格。
典型应用：
管道加热、空间加热器、干燥炉、食物保温器、除湿机、收缩隧道、空气加热、热固化
规格和公差
如果需要更严格的公差，请留言咨询广州市赛拓仪器科技有限公司
性能评级
至高护套温度:650(1200F)
至大功率密度:
| Still Air | Max Watt/cm2 | Max Watt/in2 |
| Up to 149℃(300℉) | 3.1 | 20 |
| 149 to 316℃ (300 to 600℉) | 2.5 | 16 |
| 316 to 427℃ (600 to 800℉) | 1.6 | 10 |
| Moving Air | Max Watt/cm2 | Max Watt/in2 |
| At 3 m/sec，up to 93℃ (600'/minute，up to 200℉) | 6.2 | 40 |
| At 3 m/sec，up to 204℃ (600'/minute，up to 400℉) | 4.7 | 30 |
| At 3 m/sec，up to 316℃(600'/minute，up to 600℉) | 3.1 | 20 |
电气规格
至大电压：480 Vac(when applicable)
至大电流：25 A
电阻容差：10%，-5%
瓦数容差：5%，-10%

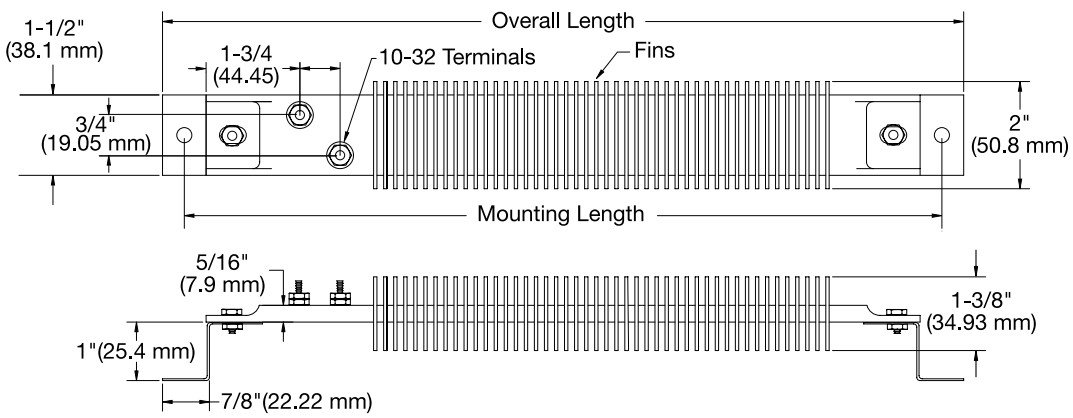

材料规格和物理尺寸护套：304不锈钢
鳍片：镀镍钢（不锈钢可选）
螺丝端子：不锈钢10-32 UNF螺纹
含鳍片宽度：51mm（2“）
含鳍片高度：35mm（1-3/8“）
长度公差：Up to 0.61m(24")±1/16"，over 0.61m(24")±1/8"
安装槽尺寸：标准8x13mm(5/16×1/2")
用于次级绝缘套管的槽尺寸：13x16mm(1/2×5/8") for 300V and above

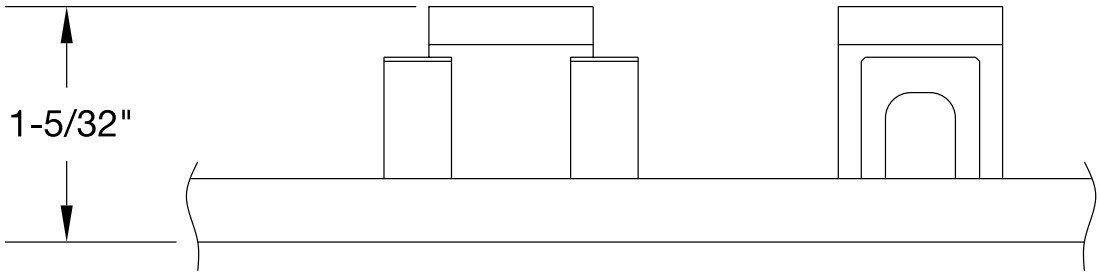

二次绝缘套管
二次绝缘陶瓷套管增加了加热器和接地表面之间的有效空间，以实现高电压下的电气间隙。当翅片式加热器串联或在300V以上的直流电压下连接时，必须将它们安装在安装片上。
当需要绝缘套管时，可使用13x16(1/2×5/8")槽替代标准槽尺寸8x13mm(5/16×1/2")
绝缘套管总成
产品型号：CERR-1001
注:每个加热器需要两个组件。
注意:当使用二次绝缘套管时，必须保护加热器，以避免任何意外接触。护罩必须与加热器电气隔离，并且必须正确接地。
绝缘螺丝端子用陶瓷盖

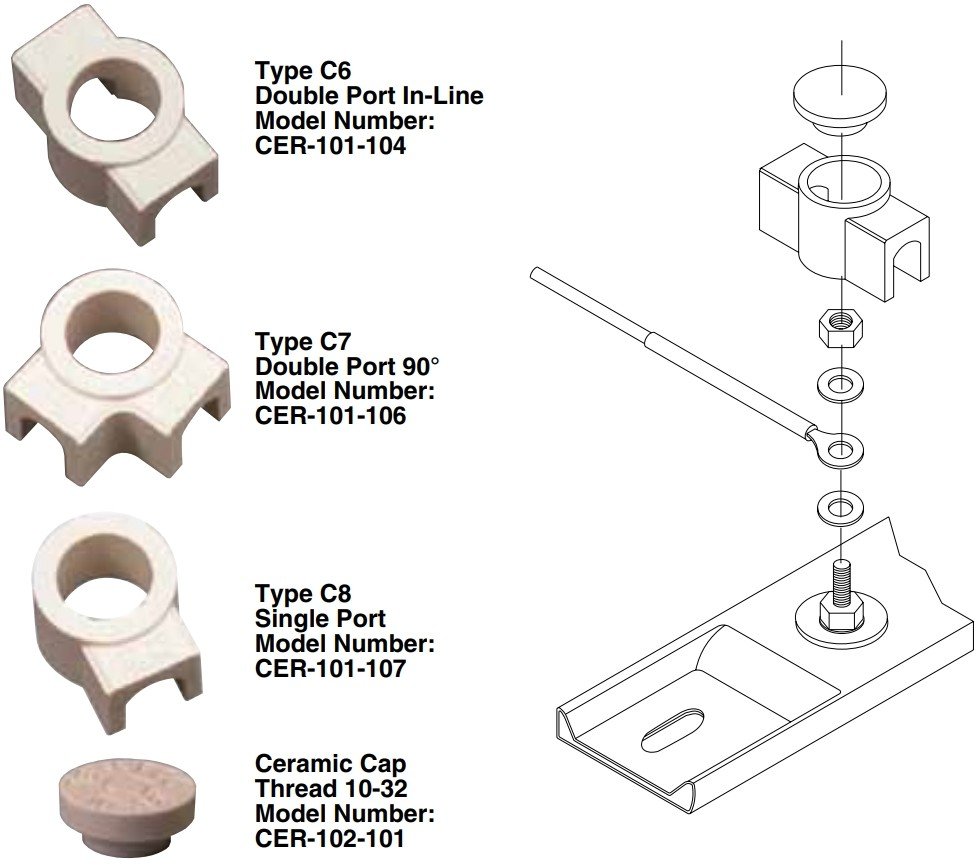

lgloo陶瓷盖
冰屋陶瓷端子盖由两个独立的陶瓷部件组成。随着紧密配合帽和坚实的基础，冰屋盖将完全绝缘任何标准的10-32端子接线片用于电线连接。
冰屋盖可以安装在所有带有T1型和T4型螺纹端子的槽带和翅片带加热器上。带螺旋端子的云母带加热器，至小中心距为22毫米(/“)也可与冰屋盖组装。
三种不同类型的冰屋基地可为您的接线方便。双端口直列，双端口90c和单端口。
订货信息：
| 120V型号 | 240V型号 | 总长度 | 安装尺寸 | Watts |
| EHF00001 | EHF00002 | 12.125 | 11.375 | 200 |
| EHF00003 | EHF00004 | 15.625 | 14.875 | 350 |
| EHF00005 | EHF00006 | 19.5 | 18.75 | 450 |
| EHF00007 | EHF00008 | 25.375 | 24.625 | 700 |
