通道条加热器已被证明非常有效并可靠地作为表面加热的热源数以百计的工业和商业应用。这矩形管在用于铣槽以提供zui大的传热面积。
用于表面贴装安装，槽带加热器必须牢固地夹紧它们的整个长度光滑的金属表面。当由安装片支撑时，端子端应牢固固定。另一端应该松散以允许热膨胀。

典型应用：

烤炉、电热板、模具、干燥、融化、烘、孵化器、碟片、食物加热器、焊接预热、空气加热、密封条、热成型、储罐加热

美国OMEGA陶瓷绝缘通道带状加热器

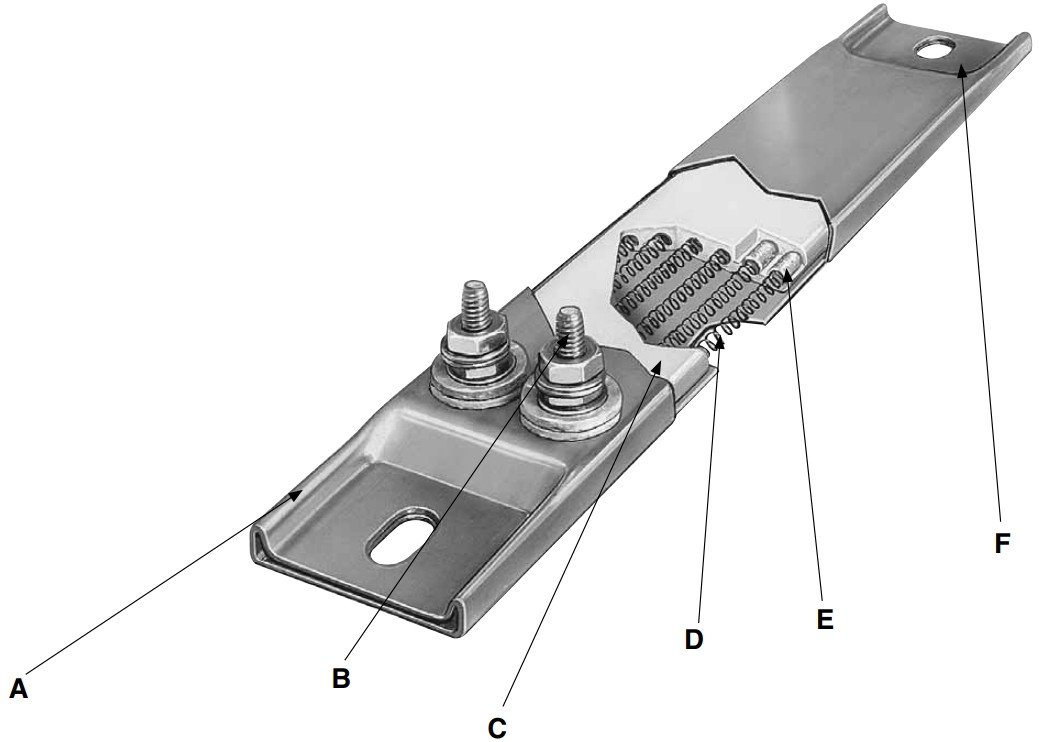

A.304型不锈钢护套提供了物理强度和耐高温和耐化学腐蚀的zui佳组合。在高达650℃（1200℉）的护套温度下可靠。

B.不锈钢10-32螺纹螺钉是标准配置，可牢固固定。提供各种端接配置和选项。

C.特别选择和设计的陶瓷绝缘子容纳电阻线线圈，将其与外护套绝缘。

D.由镍铬丝制成的螺旋缠绕电阻线线圈被均匀拉伸并串过陶瓷绝缘体，提供均匀的热量。然后将电阻丝机械地连接到螺丝端子或引线，以获得坚固的正向接头。

E.几种高纯度氧化镁晶粒尺寸的定制混合物用于填充陶瓷绝缘体内部和周围的所有剩余空间，这些颗粒尺寸旨在提高导热性和介电强度。空隙密密麻麻。

F.槽带加热器可带或不带安装片。如果没有，两端用银焊接关闭，以防止水分和污染物进入加热器。6.35厚x16毫米宽（1/4x5/8英寸）加热器不提供标签。

规格：

zui高护套温度：650℃（1200℉）

标称功率密度：20 Watts/in²(3.1 Watts/cm²)

zui大功率密度：45 Watts/in²(dependent on design parameters)

电气规格

zui大电压：480Vac（取决于设计参数）

带引线的zui大推荐电压：480V

zui大电流：

引线端接：10 amp

螺钉端接：10-32UNF—25 amp

电阻容差：10%，-5%

瓦数容差：5%，-10%

物理尺寸结构限制

宽度：

16mm(5/8")宽幅加热器： 0.000，-0.005"

25mm and 38mm(1 and 1-1/2")宽幅加热器： 0.000，-0.010"

厚度：

6mm(1/4") Thick Heaters： 0.000，–0.005"

8 and 10mm(5/16 and 3/8")Thick Heaters： 0.000，–0.008"[10mm(3/8")厚加热器有半径角]

长度：

Up to 24"：±1/16"

Over 24"：±1/8"

安装槽尺寸：

标准8x13mm(5/16×1/2")

特殊衬套：13x16mm(1/2×5/8")

订货信息：

所示部件号适用于带有T2端子和安装片的加热器。
型号		长度		Wattage	Watt Density
120V	240V	inch	mm	Wattage	Watt/in2	Watt/cm2
CSH00317	CSH00320	6	152.4	150	21	3
CSH00189	CSH00190	8	203.2	150	13	2
CSH00342	CSH00343	8	203.2	250	21	3
CSH00322	CSH00325	8	203.2	500	42	7
CSH00191	CSH00192	10-1/2	266.7	250	12	2
CSH00193	CSH00194	12	304.8	350	13	2
CSH00195	CSH00196	14	355.6	500	15	2
CSH00197	CSH00198	17-7/8	454.2	750	16	2
CSH00327	CSH00331	19-1/2	495.3	1200	23	4
CSH00199	CSH00200	23-3/4	603.3	750	11	2
—	CSH00201	25-1/2	647.7	500	7	1
CSH00202	CSH00203	29-1/4	743.0	750	8	1
CSH00204	—	33-1/2	850.9	750	7	1
CSH00205	CSH00206	34-5/8	879.5	1000	9	1
CSH00207	CSH00208	35-7/8	911.2	1000	9	1
CSH00209	CSH00210	37-1/4	946.2	1500	13	2
CSH00211	—	38-1/2	977.9	800	7	1
—	CSH00212	53-7/8	1368.6	1500	8	1
—	CSH00213	53-7/8	1368.6	2500	14	2
—	CSH00214	63-7/8	1622.6	1800	8	1
—	CSH00215	63-7/8	1622.6	3000	14	2
—	CSH00216	71-7/8	1825.8	2000	8	1
—	CSH00217	71-7/8	1825.8	3000	12	2
所示部件号适用于带有T1端子和安装片的加热器
型号		长度		Wattage	Watt Density
120V	240V	inch	mm	Wattage	Watt/in2	Watt/cm2
CSH00316	CSH00583	6	152.4	150	21	3
CSH00218	CSH00219	8	203.2	150	14	2
CSH00220	CSH00221	8	203.2	250	23	4
CSH00222	CSH00223	9-1/2	241.3	200	12	2
CSH00224	CSH00225	9-1/2	241.3	300	18	3
CSH00226	CSH00227	10-1/2	266.7	250	13	2
CSH00228	CSH00229	12	304.8	250	10	2
CSH00230	CSH00231	12	304.8	500	20	3
CSH00345	CSH00528	12	304.8	350	12	2
CSH00232	CSH00233	14	355.6	300	9	1
CSH00234	CSH00235	14	355.6	500	15	2
CSH00236	CSH00237	15-1/4	387.4	325	9	1
CSH00238	CSH00239	15-1/4	387.4	500	13	2
CSH00240	CSH00241	17-7/8	454.2	375	8	1
CSH00242	CSH00243	17-7/8	454.2	500	11	2
CSH00244	CSH00245	17-7/8	454.2	750	16	2
CSH00246	CSH00247	17-7/8	454.2	1000	21	3
CSH00248	CSH00249	19-1/2	495.3	500	10	1
CSH00250	CSH00251	19-1/2	495.3	750	14	2
CSH00252	CSH00253	19-1/2	495.3	1000	19	3
CSH00326	CSH00330	19-1/2	495.3	1200	23	4
CSH00254	CSH00255	21	533.4	500	9	1
所示部件号适用于带有T1端子和安装片的加热器
型号		长度		Wattage	Watt Density
120V	240V	inch	mm	Wattage	Watt/in2	Watt/cm2
CSH00256	CSH00257	23-3/4	603.3	250	4	1
CSH00258	CSH00259	23-3/4	603.3	500	7	1
CSH00260	CSH00261	23-3/4	603.3	750	11	2
CSH00262	CSH00263	23-3/4	603.3	1000	15	2
CSH00264	CSH00265	23-3/4	603.3	1500	22	3
CSH00266	CSH00267	25-1/2	647.7	750	10	2
CSH00268	CSH00269	25-1/2	647.7	1000	13	2
CSH00270	CSH00271	26-3/4	679.5	700	9	1
CSH00272	CSH00273	26-3/4	679.5	750	10	1
CSH00347	CSH00348	29-1/4	742.0	750	8	1
CSH00274	CSH00275	29-7/8	758.8	750	8	1
CSH00276	CSH00277	30-1/2	774.7	750	8	1
CSH00278	CSH00279	33-1/2	850.9	750	7	1
CSH00280	CSH00281	33-1/2	850.9	1000	10	2
CSH00282	CSH00283	34-5/8	879.5	1000	9	1
CSH00284	CSH00285	35-7/8	911.4	1000	9	1
CSH00286	CSH00287	37-1/4	946.2	1500	13	2
CSH00288	CSH00289	38-1/2	977.9	1000	8	1
CSH00290	CSH00291	42-1/2	1079.5	1250	9	1
CSH00292	CSH00293	42-1/2	1079.5	1500	11	2
