LV800系列射频电容传感器具有成本效益，可为您提供值得信赖的点液位监测。OMEGA™为您的应用提供zui经济实惠的解决方案。Omega的射频电容探头设计用于提供高水平的灵敏度、稳定性和耐用性，适合粉末和散装固体应用以及液体和浆类应用。
工作原理
将射频应用到探头，并对其持续分析以确定周围环境产生的影响。当材料接触到探头时，射频发生变化，表面电容(C)增加。装置的活动探头与容器壁构成2块极板、电容器(A)，它们以固定距离(D)隔开。探头的绝缘体和周围空气构成了电介质材料[介电常数(K)]。随着空气(K=1.0)被替换为任何其他材料(K > 1.0)，电容效应(C)被强化，从而改变应用的阻抗。这种影响在电路内经过测量，与灵敏度设置所建立的参考值进行对比。该设置可确定输出改变之前，必须出现多少影响。探头的驱动屏蔽部分能使电路忽略探头上的产物积累，否则可能导致假传感。驱动屏蔽层使用与传感探头相同的射频电位激活。由于电流无法在相同电位之间流动，所以驱动屏蔽层会阻止电流通过材料积累从活动探头流到容器壁，从而消除材料积累的传感。
应用
LV800系列电容点液位传感器是多用途设备，可在箱柜、筒仓、箱体、料斗及其他容器中提供高低液位读数。LV800系列优异的灵敏度范围可使用户适当地调节装置，以符合各种应用的需求。无论您的应用是针对粉末、液体、粒状固体或粘稠物料，LV800系列产品都能提供合适的解决方案。
| 典型应用包括但不限于 | ||
| 化学品 | 塑料 | 药丸 |
| 饲料／谷物 | 橡胶 | 药品 |
| 液体 | 废水 | 沙子 |
| 食品添加剂 | 浆类 | 水泥 |
| 粉末 | 油漆和涂料 | 煤 |
| 粒状固体 | 油 | 纸浆 |
LV800系列的规格
| 工作电源 | 115V交流（±15％），2.5VA，50/60 Hz或230V交流（±15％），2.5VA，50/60赫兹（取决于型号） |
| 高位 | zui大2000 m (6562’) |
| 安装类别 | II |
| 污染度 | 4（带外壳可降至2），适合室内／室外用途 |
| 工作环境温度 | -40℃ (-40℉)~65℃ (150℉) |
| 容器内部温度* | 铝式安装可达80℃ (176℉ ) [环境<40℃ (104℉)] |
| 输出继电器 | SPDT，5A @ 250 Vac，zui高30 Vdc |
| 外部指示器 | 红色和绿色LED，表示电源和工作模式（限普通场所的装置） |

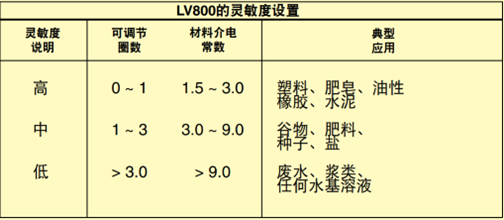

| 灵敏度 | 多圈电位计调节，0.5 pf~150 pf |
| 稳定性 | ±0.027 pf/℃ (±0.015 pf/℉) @ 0.5 pf设置 |
| 时间延迟 | 0.25~15秒延迟激活，可调节0.25秒延迟取消激活，固定 |
| 故障an全 | 可选开关——高／低 |
| 积累物的抗扰性 | 通过驱动屏蔽层提供150 Ω负载保护 |
| 外壳 | 螺丝固定的铸铝盖，米色纯聚酯粉末涂层，NEMA 4 (IP66) |
| 导管连接口 | 两(2)个³⁄₄ NPT连接口 |
| 认证 | CSA(US) CSA(C)普通场所，CE标志（限普通场所） |
* 受安装方式、材料导热性和环境温度影响。
探头规格：
| 标准或食品级探头 | |
| 安装方式 | 1¹⁄₄ NPT铝 |
| 探头材料直径 | 9.5 mm (³⁄₈”)316不锈钢探头和护罩，PPS和尼龙绝缘体 |

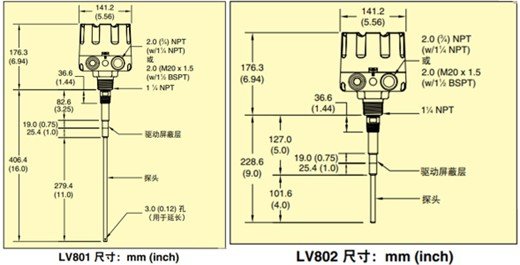

| 探头长度距铝制安装件位置 | 406 mm (16”) |
| 温度（仅探头） | PPS：zui高232ºC（450ºF）；尼龙：zui高148ºC（300ºF） |
| 压力zui高 | zui高3.5bar（50psi）（铝连接), 10bar（150psizui大（¾ NPT 不锈钢） |
| 短探头 (LV802) | |
| 安装方式 | 1¹⁄₄ NPT铝 |
| 探头材料直径 | 9.5 mm (³⁄₈”)316不锈钢探头和护罩，PPS |
| 探头长度 | 228.6 mm (9”) |
| 温度（仅探头） | PPSzui高232°C (450°F) |
| 压力zui高 | 3.5 bar (50 psi)（铝连接口） |
订货信息：
| 型号 | 探头类型 | 电源 | 探头连接口 |
| LV801 | 40 cm (16”) PPS | 115 Vac | 1¹⁄₄ NPT铝 |
| LV802 | 23 cm (9”) PPS | 115 Vac | 1¹⁄₄ NPT铝 |
| LV803 | 40 cm (16”) PPS | 230 Vac | 1¹⁄₄ NPT铝 |
| LV804 | 40 cm (16”)，食品级尼龙 | 115 Vac | 1¹⁄₄ NPT铝 |
| LV805 | 40 cm (16”) PPS | 115 Vac | 1¹⁄₄和³⁄₄ NPT，不锈钢 |
配备操作手册。
订购示例：LV801，40 cm (16”) PPS探头，115 Vac，11⁄4 NPT铝连接口。
LV804，40 cm (16”)食品级尼龙探头，115 Vac，11⁄4 NPT铝连接口。
