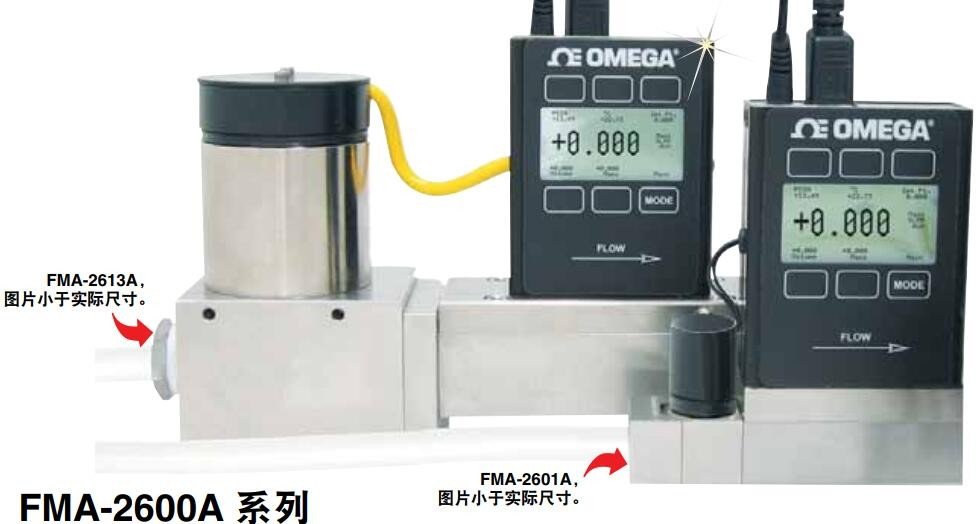

美国OMEGA气体质量与体积流量控制器FMA-2600A系列

FMA-2600A系列质量与体积流量控制器在层流场中使用差压原则来确定和控制质量流速。流量计中的层流元件(LFE)迫使气体进入层流。泊肃叶方程规定， 在这一区域体积流速与压力下降呈线性关系。使用压差传感器衡量LFE固定距离中的压力下降情况。同时结合气体的粘度准确判定体积流速。引入单独的绝dui温度和压力传感器，并根据一系列标准条件纠正气体流速。这种标准流速俗称质量流速，并使用每分钟标准立方英尺(SCFM)或每分钟标准升(SLM)等单位表示。

该控制器采用连接到流体的真正比例阀，通过一体化PID回路控制器控制流体。标准设备包括0~5 V输出（可选4~20 mA）和RS232通讯。可通过前面板键盘或RS232通讯调整气体选择功能和设定值。体积 流量、质量流量、绝dui压力以及温度均可以通过RS232连接查看或记录。同时，在距离为46 m (150')的同一串口连接上，zui多可与26台设备进行多点通讯。

质量流量计规格：
精度：±（读数的0.8% 满量程的0.2%）
重复性：满量程的±0.2%
量程比： 100:1
控制响应时间：100 ms
输入控制信号：0~5 Vdc, RS232
输出信号：0~5 Vdc, RS232
可选输入/输出：4~20 mA, 0~10 Vdc
工作温度：10~50°C (14~50.00°C)
零点偏移：满量程的0.02%/°C
量程偏移：满量程的0.02%/°C
湿度量程：0~100% RH，无冷凝
附加流速：满量程的2.4%
接液材质：303和302不锈钢、氟橡胶、硅酮RTV（橡胶）、玻璃强化型尼龙、铝、铜、410不锈钢、硅酮、玻璃；>250 SLM：416不锈钢和镍替换铜

zui大压力
质量流量控制器：145 psig
使用体积模式：使用体积模式：近大气，建议zui大15 psig。
体积流量计和控制器不保证超出流量计额定流量范围的质量流速的准确性。这些值仅适用于近大气压力条件。建议zui大工作压力为15 psig
额定zui小压差：5 SLM 及以下：5 psid; 10~250 SLM：15 psid; 500 SLM：5 psid; 1500 SLM：10 psid
电源电流：20 SLM及以下0.250 A；50 SLM及以上0.75 A（常规）
电源电压：20 SLM及更小的设备12~30 Vdc；50 SLM及更大的设备24~30 Vdc
电气连接：8针圆形迷你DIN

尺寸:mm(inch)

请在设备顶部留出约44.5mm(1.75")的空间，以便于电缆连接。

订货信息：

FMA-2600A系列配件

配备24V直流通用电源、1.8m(6’)电缆、8针迷你DIN公连接器、操作手册及NIST证书 标准设备针对空气进行了校准，校准压力0~1 LPM为5psig、2~10 LPM为15 psig、20~100 LPM为30 psig、200 LPM及以上为50 psig。

如需定制校准，请将“-(*)”添加到型号中，无需支付额外费用。*指定定制校准的气体和入口/出口或背压。

校准仅在环境温度为21C (70ºF)的环境下进行

如欲将标准RS232通讯接口替换为RS485，请将后缀“-RS485”添加到型号中，需支付额外费用。

标准输入为0~5V，如需可选4~20 mA输入，请将后缀“-IN”添加到型号中，无需支付额外费用。

标准输出标定为质量流速。要将体积流速设定为标准输出，请将后缀“-VOL”添加至到型号中，无需支付额外费用。在“-VOL”控制器中，

控制回路设置为以体积为标准。

标准输出为0~5V，如需可选4~20 mA输出，请将后缀“-I”添加到型号中，需支付额外费用。

如需两个4~20 mA输出，请将后缀“-I2”添加到型号中，需支付额外费用。

如需两个0~5 V输出电压，请将后缀“V2”添加到型号中，需支付额外费用。

** 可选辅助输出与主输出使用相同的标度。如需备用输出标度，对于温度请将后缀“-T”添加到型号中，或对于压力将后缀“-P”添加到型号中，无需支付额外费用。

如需一体式正压切断阀，请将后缀“-P”添加到型号中，需支付额外费用。附带正压切断阀的型号提供¼”焊接VCR外螺纹接头。

20 SLM以下的型号均提供。

如需以SCFH标定的产品，请将后缀“-SCFH”添加至型号中。请以SCFH为单位指定期望量程，无需支付额外费用。

如需累加器选项，请将后缀“-TOT”添加到型号中，需支付额外费用。请指定分辨率。

这是一款6位计数器。示例：使用1/100升分辨率对升累计计数时，zui大计数为9999.99。使用1升分辨率对升累计计数时，zui大计数为999999。
