FTB-1300系列涡轮流量计专门用于在工业及实验室环境下测量水、溶液和其他低粘度液体。FTB-1300系列涡轮流量计具有316不锈钢壳体与硬质合金轴承。它们拥有出色的精度和可靠性，并且压降极低。标配涡轮流量计带有螺纹端头连接口。
FTB-1300系列涡轮流量计设计带有耐磨损的转子组件，可实现无故障工作和长使用寿命。液体流过这种流量计，使得转子以与流量成比例的转速转动，随着转子叶片切割传感器磁场，产生电脉冲。这种脉冲序列用于表示流过流量计的液体的实际流量或总流量。每单位体积产生的电脉冲数量称为K系数。该值在每个流量计的工作范围内保持恒定，并且对于每个流量计是唯一的。
规格:
精度: 读数的±1%
zui大压力: 345 bar (5000 psi)
接液材质: 不锈钢（316L、303和1.4122）和镍粘合剂硬质合金 （确保工作液与这些材质相容）
输出
方波（FTB-1300型号）:
电源电压: 10~28 Vdc
电源电流: 8 mA@12 Vdc，12 mA@24 Vdc
负载信号: 50% ±15%
zui小信号: 0.5 Hz
频率输出: 取决于流量，zui大2000 Hz
驱动能力: zui大电流50 mA（电阻性负载）
输出阻抗:~40 Ω，模拟开关和自恢复保险丝
温度范围: -40~85°C (-40~185°F)
线缆长度: 60 cm (24")
电流（FTB-1310型号）:
电源电压: 10~30 Vdc
输入: 0.25 Hz~5 KHz
更新时间: 1/F 25 msec
振幅: 1V峰-峰~40V峰-峰
线性度: 读数的 ±0.01%
输出: 4~20 mA
外壳认证: NEC I级C、D类；II级E、F、G类（FTB-1310系列）
温度范围: -40~85°C (-40~185°F)

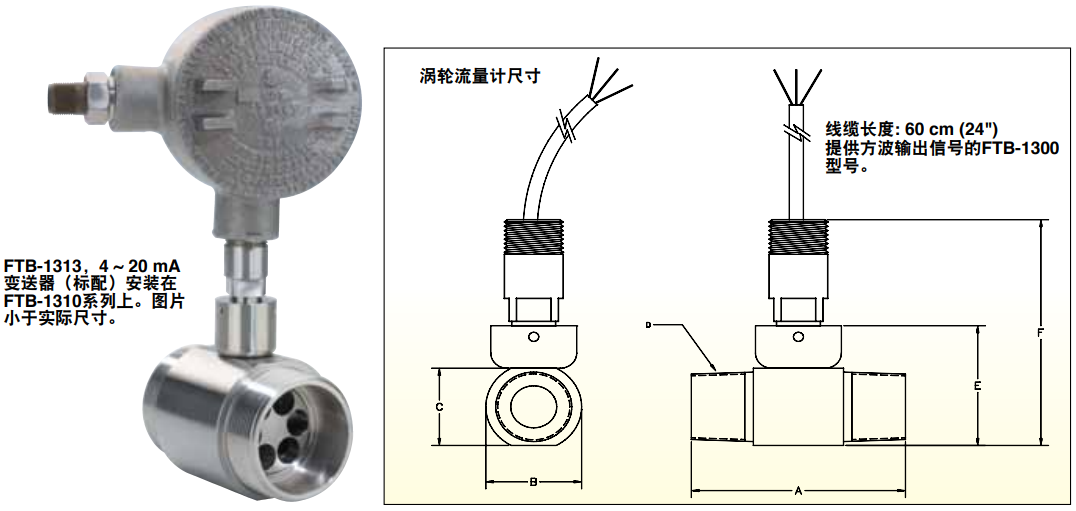

涡轮流量计外形尺寸: mm (inch)
| 型号 | A | B | C | D | E* | F |
| FTB-13X1 | 76.2 (3) | 34.29 (1.35) | 30.48 (1.20) | ¹⁄₂ NPT | 55.88 (2.20) | 97.79 (3.85) |
| FTB-13X2 | 76.2 (3) | 34.29 (1.35) | 30.48 (1.20) | ¹⁄₂ NPT | 55.88 (2.20) | 97.79 (3.85) |
| FTB-13X3 | 76.2 (3) | 34.29 (1.35) | 30.48 (1.20) | ¹⁄₂ NPT | 57.15 (2.25) | 100.33 (3.95) |
| FTB-13X4 | 76.2 (3) | 34.29 (1.35) | 30.48 (1.20) | ¹⁄₂ NPT | 57.15 (2.25) | 101.6 (4) |
| FTB-13X5 | 76.2 (3) | 39.37 (1.55) | 35.56 (1.40) | 1 NPT | 62.23 (2.45) | 104.14 (4.10) |
| FTB-13X6 | 76.2 (3) | 39.37 (1.55) | 35.56 (1.40) | 1 NPT | 64.77 (2.55) | 107.95 (4.25) |
| FTB-13X7 | 76.2 (3) | 54.61 (2.15) | 49.53 (1.95) | 1¹⁄₂ NPT | 76.2 (3) | 116.84 (4.60) |
| FTB-13X8 | 101.6 (4) | 68.58 (2.70) | 64.77 (2.55) | 2 NPT | 91.44 (3.60) | 133.35 (5.25) |
* 对于4~20 mA输出信号，将外形尺寸E增加168 mm (6.6")以便安装保护头。
美国OMEGA涡轮流量计订货信息：
| 型号 | 接头NPT | 量程 | 脉冲数 每加仑 | 输出和说明 | |
| LPM | GPM | ||||
| FTB-1301 | 1/2 | 0.3~1.5 | 0.08~0.4 | 125000.00 | 放大的方波 输出信号, 60cm(24")电缆 |
| FTB-1302 | 1/2 | 1.1~11 | 0.3~3 | 48000.00 | |
| FTB-1303 | 1/2 | 3.4~34 | 0.9~9 | 15000.00 | |
| FTB-1304 | 1/2 | 6~60 | 1.6~16 | 10500.00 | |
| FTB-1305 | 1 | 6~60 | 1.6~16 | 10500.00 | |
| FTB-1306 | 1 | 11~121 | 3~32 | 1450.00 | |
| FTB-1306A | 1 | 11~121 | 3~32 | 2900.00 | |
| FTB-1307 | 1-1/2 | 19~200 | 5~53 | 800.00 | |
| FTB-1308 | 2 | 49~757 | 13~200 | 100.00 | |
| FTB-1311 | 1/2 | 0.3~1.5 | 0.08~0.4 | 4~20mA电子元件 外壳（建议使用 FTB-1310-CONECTOR） | |
| FTB-1312 | 1/2 | 1.1~11 | 0.3~3 | ||
| FTB-1313 | 1/2 | 3.4~34 | 0.9~9 | ||
| FTB-1314 | 1/2 | 6~60 | 1.6~16 | ||
| FTB-1315 | 1 | 6~60 | 1.6~16 | ||
| FTB-1316A | 1 | 11~121 | 3~32 | ||
| FTB-1317 | 1-1/2 | 19~200 | 5~53 | ||
| FTB-1318 | 2 | 49~757 | 13~200 | ||
配件：
| 型号 | 说明 |
| FTB-1310 CONECTOR | 建议用于FTB-1311~FTB-1318流量计 |
| DPF701 | 有关6位数字流速或累加流量显示屏 |
注: 配备操作手册和证书。证书没有数据点，不是NIST证书。
