美国OMEGA可联网无纸数据采集系统RD8306-ST

RD8300是无纸化记录系统。它结合了在测量、通信、接口和处理提供无与伦比的技术数据的性能收购申请。RD8300系列采用高对比度142毫米（5.6英寸）彩色有源矩阵TFT LCD显示屏，带有坚固的触摸屏。使用手指或板载触控笔（如果您愿意），执行数据输入和系统导航。前面板也是完全符合IP65标准，可用于多尘或潮湿的区域。直观的图标驱动菜单系统引导用户通过易于遵循的设置和控制屏幕。显示构建器功能使设置自定义屏幕非常简单。设计至多50个自定义显示器，其中包含指标的多种组合类型Horizontal（水平）和Vertical（垂直）条形图，大号和小号数字指示器和水平或垂直趋势。提供屏幕帮助在整个菜单系统中在设置和使用过程中为您提供帮助。

在存储数据时，RD8300非常灵活。数据可存储至非易失性内部Flash RAM或任何可用的存储驱动器包括提供CompactFlash™和USB有媒体在场。

可编程记录开始和停止times允许用户启动和在预定时停止录制间隔。数据也可能被存储通过以太网连接到远程PC可选的参展商软件。在此外，内置的OPC服务器允许任何符合OPC标准的软件用于连接、通信的客户端with并检索数据。The RD8300利用多层平安性保护您存储的完整性数据。所有数据都存储在加密的二进制格式防止数据篡改，以及至大化压缩。正面Access Media门可上锁防止未经授权访问内部可移动存储介质。密码有3个级别防止未经授权的保护进入关键记录器功能菜单。要确保数据文件是完全无错误RD8300内置可充电镍金属氢化物备用电池持续监控输入电源。在活动中功率损失或功率骤降时，RD8300无缝切换添加到内部电源并开始平安可控的系统关闭。恢复供电时记录器立即返回到至后的作状态。这保证数据文件永远不会被意想不到的力量腐蚀条件。

强大的数学软件包

板载数学软件包是极其强大。它允许user输入复数多项式使用常量的方程式，自定义函数和变量输入从Live频道获取。这结果信息可以是显示和记录为真实时间频道。使用直观计算通道设置菜单用户输入公式，然后可以执行测试以确保公式是准确的。

可以上传Unique Sounds Unique .wav文件并通过内部扬声器提醒特定类型的警报。使用任何.wav文件，甚至自定义您自己的口语单词公告。在环境温度很高noise警报.wav文件可以是输出到P.A.系统或放大通过后置安装的扬声器音频连接器。每个闹钟SetPoint可以具有独特的声音文件。在闹钟中设置Menu只需选择.wav闹钟时要播放的文件处于活动状态。

远程控制

远程控制功能扩展的图形用户界面RD8300系列直接安装到您的本地PC的使用遥控器和台式电脑的鼠标和键盘查看实时数据，更改设置、启动和停止录音或几乎任何其他内容您可以使用Recorders Touch屏幕。跨工厂或跨The Planet，远程控制通过虚拟存在。

使用录制设置菜单，用户可以选择要record、样品储存率、是否记录警报和/或事件，以及开始/停止时间和日期。这数据文件的位置在此菜单以及数据文件名字。用户还可以配置用于开始或停止录制的本机警报级别或外部触发的输入。

媒体存储位置
正面可访问（可锁定）：CompactFlash™、USB 主机（用于记忆棒）
后部可访问：USB主机、以太网
内部：512MB标准（可提供更大尺寸）

参展商软件网络概述

参展商软件是一款非常强大的工具集与RD8300相得益彰，并且其他符合OPC标准的设备。整合功能以简化通过搜索进行数据管理，审阅、打印或导出历史数据，Exhibitor Software允许实时监控和也可以独立录制，而历史记录不是影响。此外，OPC Client使用户能够构建自定义屏幕选择各种显示元素和数据来自多个OPC服务器，包括RD8300的。（Windows™ XP/2000作系统）兼容）。

可定制的实时视图

使用参展商设计页面创建自定义真实功能时间显示可以被保存并调用单击鼠标。创造条形图，数字面板仪表、温度计或来自实时数据的趋势屏幕来自任何RD8300或其他符合OPC标准的设备可通过网络访问。使用OPC设备经理，展商允许您连接到OPC服务器任何有网络的地方连接。用户可定义然后可以访问数据列表在Design页面中，其中定制的实时显示使用用户友好的图形用户界面。自放置物品，只需指向，单击并拖动。保存您的project以供将来使用，并且下次打开时服务器会自动已连接，数据将开始立即显示。去再进一步，记录实时数据发送到您的PC。

图形回顾

复合图形 view 可以显示所有输入 和来自 特定的录制会话。 用户能够作 图表，使其易于 请参阅 交互 录制的通道，转动 频道关闭和打开，更改 配色方案、扩展、 压缩、缩放和打印。 单个通道可以是 显示以进行详细分析。 有一个 summary 函数 对于各个通道 它提供至小值 至大值、平均值和时间 和日期。这 用于 Multi-Channel Graph 是 用于滚动数据， 缩放、审查和扩展e 单通道图。

表格数据查看

数据表视图显示以表格格式记录数据。都文件中记录的信息可以查看或取消选择带有时间戳。使用one单击导出功能，表格可以是完整导出到Excel™，或者分批。数据表和Graph可以同步，以便它们在分析过程中是交互式的的记录。双击值在数据表中将自动将您带到Graph页面，其中包含那个值和时间被强调。将光标移动到该点上，然后提供了详细信息。还提供单独的警报，事件和备忘录查看屏幕。备忘录审阅会在屏幕上列出所有内容记录中的注释。

规格
输入分辨率：满量程的0.0015%，16位，除非另有说明
输入阻抗：>1 MΩ
输入通道：6或12个直接输入加上6个额外的计算通道
至大输入：50 Vdc
隔离：

   通道到通道：350 Vdc或RMS AC

   通道到机箱：2000 Vdc或RMS交流
隔离II类：污染等级2
测量速率：所有直接输入通道每秒10次

共模噪声抑制：>100 dB，50/60 Hz，启用滤波器

正常模式噪声抑制：>50/60 Hz时为60dB，启用滤波器

数学函数：完全可编程 、-、x、/、平方根、正弦、余弦、正切、对数、累加、幂、平均值、条件逻辑;AND、NOT、OR、 、>、<、门控定时器;可以使用直播频道进行计算;每个通道可定义6个常数和6个功能

模拟输入
直流电压：±125 mV、±250 mV、±500 mV、±1.00V、±3.0V、±6.0V、±12.0V、±24.0V
精度：范围为 1V }0.06%，范围> 1V ±0.1%
直流电流：4至20 mA、0至20 mA、10至50 mA
精度：±0.15% 使用外部 50Ω 0.1% 1.4 瓦特并联

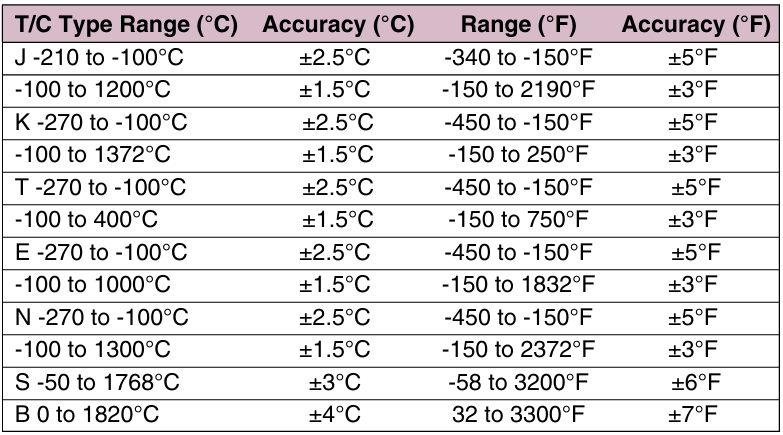

热电偶（根据ITS90）：

   分辨率：0.1‹C，热电偶

   燃尽检测：自动参考结点补偿

   精度：±2.5‹C（0至50℃）
数据存储容量：数据存储在非易失性RAM中并自动记录到：

可移动介质类型：CompactFlash™Þ 或USB驱动器至4 GB

内部介质类型：SD卡（平安数字）至4 GB
文件类型：数据文件、警报和事件文件、配置文件、语言文件、单个磁盘上的多个不同名称的文件

显示

   类型：彩色CCFL背光有源矩阵TFT液晶显示器

   尺寸：142毫米（5.6英寸）对角线

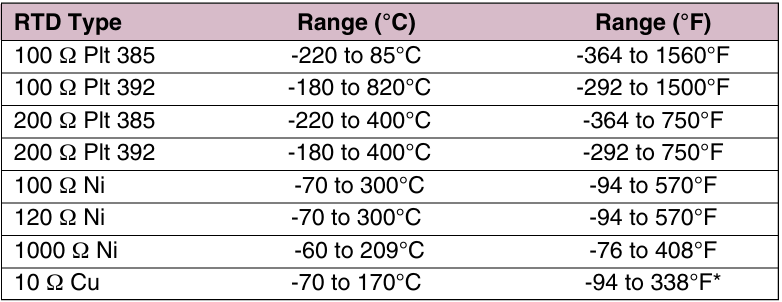

RTD

底座精度：0.2%或0.5℃（1℉）
分辨率：0.1℃，2或3线连接;电缆补偿至 50 Ω，开路和短路检测
分辨率：320 W x 240 H像素
接口：电阻ve模拟触摸屏控制显示

生成器：允许用户创建自定义显示

*0.5% ±0.5℃

频率输入（2或4个通道）：

   范围：0至5000 Hz所有通道，0至10,000 Hz 1通道

   精度：0.005% ±1位

记录
记录速率：用户可编程，从每秒10个样本到每24小时1个样本

数据格式：专有加密格式，用户文件名
显示模式：图形趋势（垂直或水平）、条形图（垂直或水平）、数字仪表（大或小）、字母数字警报和事件日志
虚拟图表速度：可编程范围为10毫米/小时至10,000毫米/小时（0.5英寸/小时至600英寸/小时）
显示窗口：时间/日期、图形（条形、大数字、趋势）磁盘状态、系统状态、菜单按钮栏、单位标识、警报/事件

通信
网络：10/100 Base T以太网/802.3，RJ45连接
服务器：网络服务器支持http和ftp协议，OPC Modbus over ethernet服务器
串行：隔离RS485/RS232 Modbus®接口（可选）电源
要求：100 至 240伏交流电，50/60赫兹;至大35 VA可选±15%

电源

故障保护：编程参数存储在非内存中;时钟电池备份;内部备用电池提供关机功能，并能够在断电和短时停电秒内生存）
电源输出：可选隔离24 Vdc @ 120 mA输出

输入/输出
数字I/O：6或12个继电器输出，A型（常开SPST触点），额定值为200 Vdc @ 0.5 A（至大），2个数字控制输入 5 至  12 Vdc @ 20 mA（可选），控制输入可用于记录开始/停止、警报确认和通道重置功能

平安和环境
工作范围：

   保护：安装在面板中时为IP65

   平安：按照手册中的说明安装时符合EN61010-1的要求

   UL和cUL：待定

   EMC：待定

   EMC：符合EN61326.2003和CE指令89/336/EEC的要求

   重量：约3.17千克（7磅）

标准特性

142毫米（5.6英寸）彩色QVGA TFT LCD显示屏，带触摸屏和一体式触控笔

CompactFlash™ 驱动器（正面）、USB拇指驱动器端口（正面）

USB主站（背面）、USB从属设备（背面）、内部存储器

鼠标/键盘连接（背面）

音频：线路输入、线路输出、麦克风（后置）

RJ45以太网端口（背面）

NEMA 4（IP65）前挡板，带锁定介质驱动器门

订货信息：

配有作手册。

*对于符合FDA21CFR11的固件，请在型号中添加后缀“-21CFR11”，但需额外付费。
