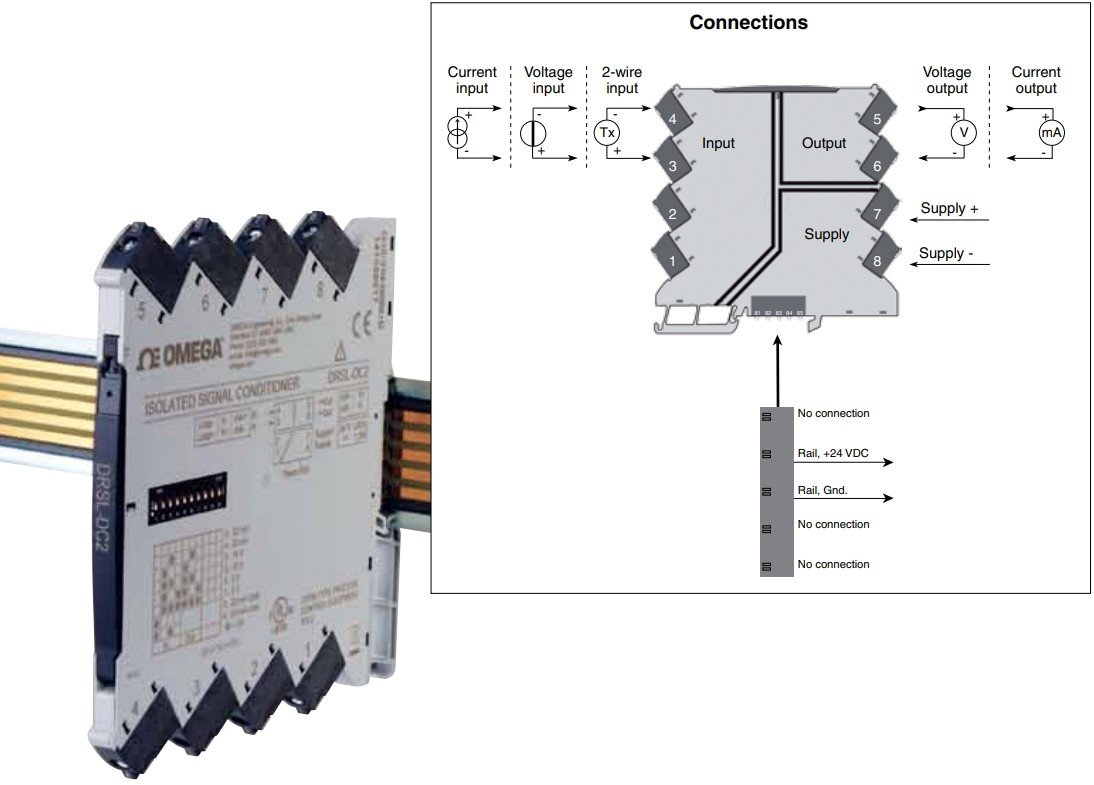

美国OMEGA隔离式DIN导轨信号调节器DRSL-DC2

DRSL-DC2隔离式DIN Rail Signal Conditioner提供在两者方面具有竞争力的选择Galvanic的价格和技术过程电压隔离或向SCADA系统发送电流信号或PLC设备。The DRSL-DC2可用于信号转换标准过程电压或电流信号。该单位提供输入、输出和supply，提供浪涌抑制并保护控制系统免受瞬态和噪声。

DRSL-DC2型号信号调节器还消除了接地回路，可用于测量浮动信号。低功耗有助于DIN无需导轨安装用于任何气隙。工厂校准测量范围很容易通过DIP开关进行配置。什么时候输入配置为2线发射器模式，DRSL-DC2提供电流环路电源电压。该装置在温度范围宽，从-25 to 70℃（-13 to 158℉）。

规格

输入

   电流输入

   测量范围：0 to 20.5 mA

   功能范围：0 to 23 mA

   可编程测量范围：0 to 20 mA和4 to 20 mA

   输入电压降：<1.5V

   2线变送器电源：>17V/20 mA

电压输入

   测量范围：0 to 10.25V

   功能范围：0 to 11.5V/ 0 to 5.75V

   可编程测量范围：0 to 5V、1 to 5V、0 to 10V、2 to 10V

   输入电阻：≥500 kΩ

输出

电流 输出

   信号范围：0 to 20.5 mA（量程）

   可编程信号范围：0 to 20 mA和4 to 20 mA

   负载：至大23 mA/600 Ω

   负载稳定性：量程的≤0.01%/100 Ω

   电流限制：≤28 mA

电压 输出

   信号范围：0 to 10V

   可编程信号范围：0 to 10、2 to 10、0 to 5和1 to 5V

   负载：>10 kΩ至小

通用

电源电压（通过电源轨或连接器）：16.8 to 31.2 Vdc

功耗：至大1.2 W

内部消耗：0.4W典型值/0.65 W至大

隔离：输入/输出/电源

隔离电压（测试）：2.5 kVac

隔离电压（工作）：300 Vac

MTBF：>231年，根据IEC 61709（SN29500）

信噪比：>60 dB

响应时间（0 to 90%，100 to 10%）：<7 ms

量程：对应于当前选择的DIP开关输出范围

精度：量程的<±0.05%

温度系数：量程的<±0.01%/℃

EMC抗扰度影响：量程的<±0.5%

扩展的EMC抗扰度

   NAMUR NE 21，A标准，突发：量程的<±1%

环境

工作温度：-25 to 70℃（-13 to 158℉）

储存温度：-40 to 85℃（-40 to 185℉）

校准温度：20 to 28℃（68 to 82℉）

相对湿度：0 to 95% RH无冷凝

防护等级：IP20

安装区域：污染等级2和测量/过电压类别II

机械

尺寸：113高x6.1宽x115毫米深（4.4x0.24x4.5英寸）

重量：约70克（0.15磅）

DIN导轨类型：DIN EN 60715-35 mm

线径：0.13x2.5 mm2/AWG 26 to 12根绞合线

螺丝端子扭矩：0.5 Nm

omega信号调节器订货信息：
